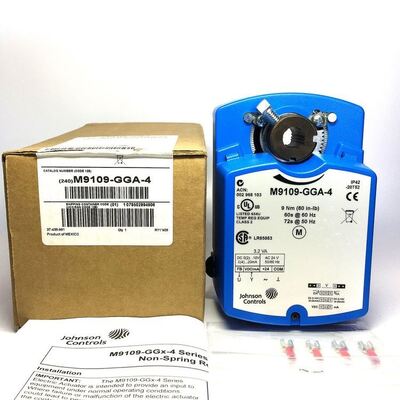

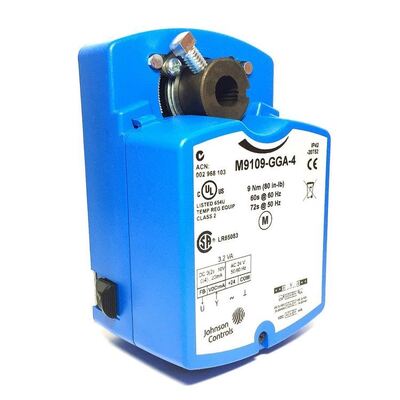

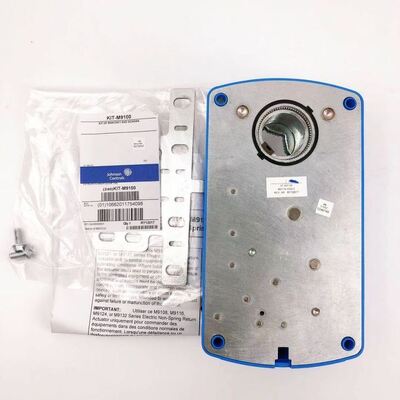

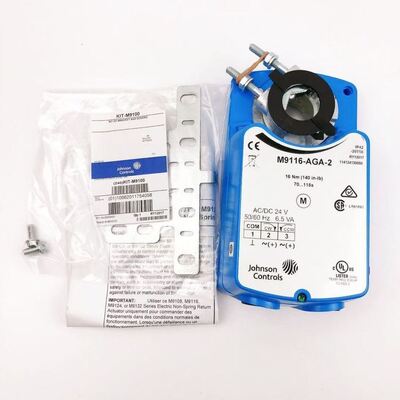

Оригинальный клапан Джонсона M9116-GGA-2 для переключателя типа с весенним перезагрузкой.

Технические спецификации Продукта M9108, M9116, M9124 и M9132 серии электрические непруговые возвратные приводы Требования к мощности M9108-, M9116-AGx: 20-30 VAC при 50/60 Hz или 24 VDC ± 10%; 6.5 ВА подача, Класс 2 Все прочие модели: от 20 до 30 ВА при 50/60 Гц или 24 ВДС ± 10%; питание 7,5 ВА, входный сигнал класса 2 AGx: 24 ВА при 50/60 Гц или 24 ВДС GGx, HGx: от 0 (2) до 10 ВДС, от 0 (4) до 20 ВДС,или от 0 (4) до 20 мА JGx: Значение потенциометра составляет от 100 Ом минимум до 10 000 Ом максимум Настройки входного сигнала AGx: Фабричная настройка: Терминалы 1 и 2, CW вращение Терминалы 1 и 3, CCW вращение GGx,HGx (входное напряжение или входной ток): Фабричная настройка: от 0 до 10 ВДК, от 0 до 20 мА, постоянное вращение с увеличением сигнала Джампер Выбираемый: от 0 (2) до 10 ВДК, от 0 (4) до 20 ВДК, или от 0 (4) до 20 мА HGx Регулируемый нулевой: от 0 до 6 ВДК, от 0 до 12 ВДК,или от 0 до 12 мА Регулируемая протяженность: от 2 до 10 ВДК, от 4 до 20 ВДК или от 4 до 20 мА GGx, HGx, JGx: действие выбирается прыгуном Direct (CW) или Reverse (CCW) с увеличением сигнала.1000 Омм для 0 (2) до 10 В и 410,000 Ом для 0 (4) до 20 В Ток ввода: 500 Ом JGx: Потенциометр Ввод: 1,8 мегаом обратный сигнал AGD: 135 Ом обратный потенциометр AGE: 1000 Ом обратный потенциометр GGx, HGx:0-10 VDC или 2-10 VDC для 90° (10 VDC при 1 mA) Соответствует выбору диапазона входного сигнала. JGx: от 0 до 10 VDC для 90° (10 VDC при 1 mA) Определенное значение вспомогательного переключателя xGC: два однопольных переключателя с двойным выбросом (SPDT) с номинальной мощностью 24 VAC 1,5 A индуктивный, 3,0 A резистивный; максимум 35,0 VA на переключатель,Класс 2 Механическая мощность (крутящий момент) Серия M9108: 70 фунтов (8 Нм) для одного устройства; не предназначен для использования в тандеме Серия M9116: 140 фунтов (16 Нм) для одного устройства M9116 (в тандеме) 280 фунтов (32 Нм) для двух устройств (GGx, HGx) Серия M9124:210 фунтов (24 Нм) для одной единицы M9124 (в тандеме) 420 фунтов (48 Нм) для двух единиц (AGx), GGx, HGx) M9132 Серия: 280 фунтов (32 Н∙м) для одной единицы, M9132 (в тандеме) 560 фунтов (64 Н∙м) для двух единиц (AGx,GGx) Уровень звукового шума 45 дБА при 1 м Диапазон вращения от 0 до 90° с увеличением на 5 градусов, механически ограниченное до 93° Время вращения M9108: 30 секунд при 50% номинальной нагрузке, от 25 до 50 секунд для 0 до 70 фунтов стерлингов (0 до 8 Нм) M9116:80 секунд при 50% номинальной нагрузке 70 до 115 секунд для 0 до 140 фунтов стерлингов (0 до 16 Нм) M9124: 130 секунд при 50% номинальной нагрузке 115 до 175 секунд для 0 до 210 фунтов стерлингов (0 до 24 Н∙м) M9132: 140 секунд при 50% номинальной нагрузке 115 до 205 секунд для 0 до 280 фунтов стерлингов (0 до 32 Н∙м)
