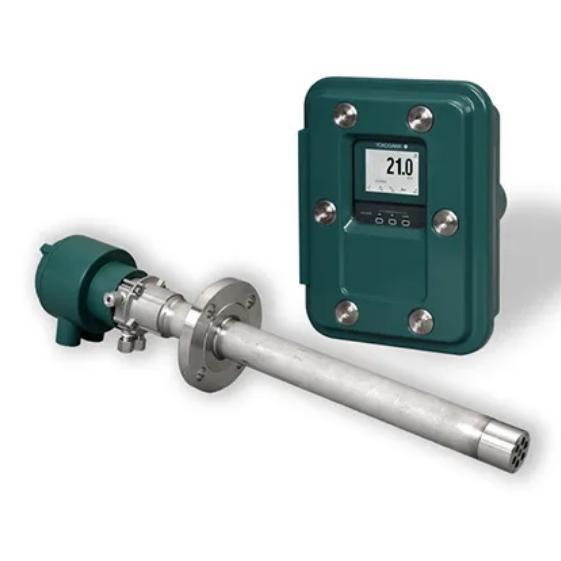

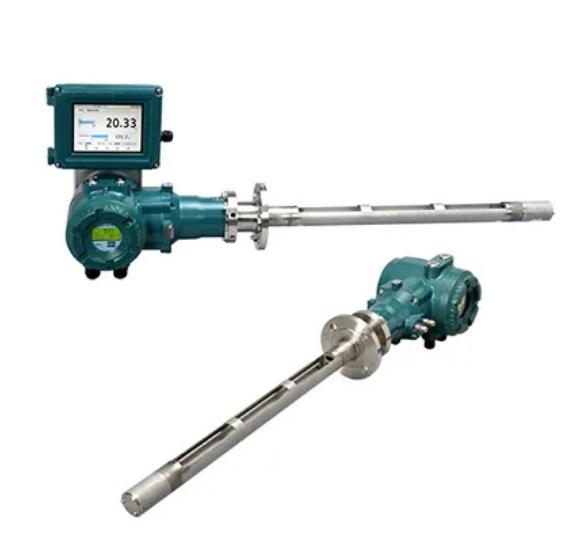

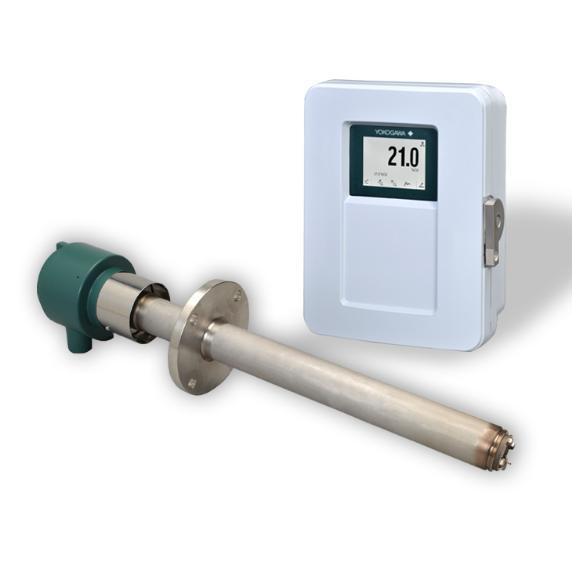

Анализатор кислорода/влажности из циркония Yokogawa ZR22G

• Не требуется сложной системы отбора проб газа; вставьте зонд непосредственно в трубу/печь для непрерывного измерения горячего дымового газа.
• Принцип обнаружения твердых цирконовых клеток, поддерживает двойные режимы измерения: концентрация кислорода и влажность пара при высокой температуре.
• Сверхбыстрый ответ: 90% значения достигнуто в течение 5 секунд, идеально подходит для управления сгоранием в режиме реального времени.
• Широкий диапазон измерений:
  • О2: 0,01 ~ 100 объёмных%
  • Пары H2O: 0 ~ 100 объёмных%
  • Соотношение смеси: 0 ~ 1000 кг/kgYokogawa E...

• Стандартный зонд: 0 ~ 700°C процессный газ
• Факультативный высокотемпературный адаптер ZR22P: расширить диапазон измерений до 1800°C (возможность использования SiC-труб для чрезвычайно высокой температуры)

• Стандартный диапазон: -5 ~ +20 кПа
• Факультативный модуль компенсации давления для -0,725 ~ +36,3 psi колеблющегося давления печи

• Рабочая температура окружающей среды зонды: -20 ~ +150°C
• Увлажненные материалы: SUS316 из нержавеющей стали, циркониевое керамическое ядро
• Доступны несколько длин вставки: 0,15 м / 0,4 м / 0,7 м / 1,0 м до 5,4 м, настраиваемые соединения фланца
• Три эталонных способа подачи воздуха: естественная конвекция, сухой воздух прибора, подача воздуха с компенсацией давления.

• Точность кислорода: ± 3% FS для 0 ∼25 воль% O2; ± 5% FS для 0 ∼100 воль% O2
• Точность влажности: ±2 объёмных% H2O при стабильном давлении; ±3 объемных% при колебаниях ±2 кПа
• Низкий дрейф: нулевой и дрейф на протяжении ≤ ± 2% FS в месяц для кислорода
• Повторяемость ≤ ± 0,5% FS для низкого диапазона кислорода (0 ≈ 5 воль%)
• Встроенный нагревательный модуль автоматически стабилизирует температуру цирконовой ячейки, устраняет отклонения измерения при холодном запуске (20-минутный время нагрева)

• Отсоединяемая цирконовая сенсорная ячейка + нагревательная установка: заменяется на месте без удаления полного зонда из трубопровода, значительно сокращает время простоя и стоимость обслуживанияYokogawa E...
• Необязательная конструкция отвода пыли для очистки пыли, пепла и смолы, накопившихся на кончике зонда, продления срока службы в пыльных дымовых газах
• Передний доступный вход калибровочного газа для калибровки нулевого газа без разборки
• Сдвижное корпус фланца, гибкая ориентация установки для узких промышленных помещений

При сочетании с конвертером ZR402G/ZR802G полные возможности выхода сигнала:

• Двойные изолированные аналоговые выходы 4 ′ 20 mA (максимальная нагрузка 550Ω)
• Протоколы цифровой связи: HART 7, RS485 Modbus RTU, Ethernet Modbus TCP
• Многоканальные контакты реле: настраиваемые для высокой/низкой сигнализации о кислороде, сигнализации технического обслуживания, состояния калибровки, запуска обратного взрыва, диагностики неисправностей, сигнализации сетевого материала...

непрерывный мониторинг состояния здоровья зонды в режиме реального времени:

1. Предупреждение о старении и деградации циркониевых ячеек
2. Выявление аномальной температуры нагревателя
3. Справочная сигнализация о нехватке давления подачи воздуха
4. Раннее напоминание о загрязнении поверхности зонды/запорке пепла
5. Полный журнал сбоев, хранящийся в преобразователе для отслеживания неполадок

• Предсказуемое напоминание об обслуживании уменьшает ненужную частоту проверки в автономном режиме.

• Стандарт ZR22G: общая промышленная защита IP66
• Доступный взрывостойкий вариант ZR22S, сертифицированный ATEX, FM, CSA, IECEx для опасных зон сгорания класса I Div 1
• Соответствует стандарту безопасности IEC61010, сертифицированный RoHS

1. Котлы электростанций, сжигатели отходов контроль кислорода от дымовых газов для экономии энергии и сокращения NOx
2. Мониторинг атмосферы низкокислородного обжига стали, керамики, печей
3. Оптимизация сгорания нефтехимической печи, отопительной печи
4. Цельсовая и бумажная промышленность, пищевая промышленность, текстильная промышленность
5. Промышленная термическая обработка, обнаружение атмосферы печи для тепловой обработки

1. Система отбора проб исключена: отсутствует охладитель, фильтр, насос и регулярное обслуживание трубопровода отбора проб
2. Модульный заменяемый датчик снижает стоимость запасных частей
3. Дополнительное устройство для взрыва увеличивает срок службы зонда в пыльном газе
4. Точный контроль кислорода повышает эффективность сгорания, сокращает расход топлива и снижает выбросы загрязняющих газов
