1. Технология и точность основных измерений
Запатентованная двухчастотная система возбуждения (эксклюзивно для Yokogawa)
- Сочетает в себе низкочастотное возбуждение, обеспечивающее превосходную стабильность нулевой точки, и высокочастотное возбуждение, обеспечивающее надежную защиту от шума и быстрый отклик. Yokogawa E....
- Устраняет помехи потока, создаваемые суспензией высокой концентрации, жидкостями с низкой проводимостью и пульсирующим потоком.
Высочайшая точность измерений
- Базовая точность:±0,15% от измеренного расхода(оптимальный диапазон калибровки); стандартный ±0,3% полной шкалы
- Повторяемость ≤ ±0,05%
- Поддерживает двунаправленное измерение расхода с помощью прямого/обратного сумматора.

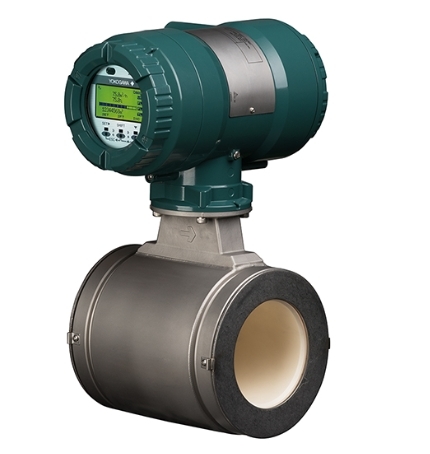

Размер для конкретной модели (AXG050 DN50)
- Номинальный диаметр: DN50 (2 дюйма)
- Варианты футеровки: трубка из высокочистого PFA/твердой керамики.
- Выбор материалов для нескольких электродов: нержавеющая сталь 316L, хастеллой, тантал, платина-иридий, карбид вольфрама для сильных коррозионных/абразивных сред Магазин YCA

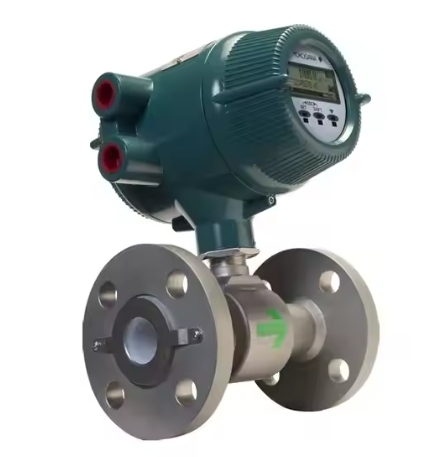

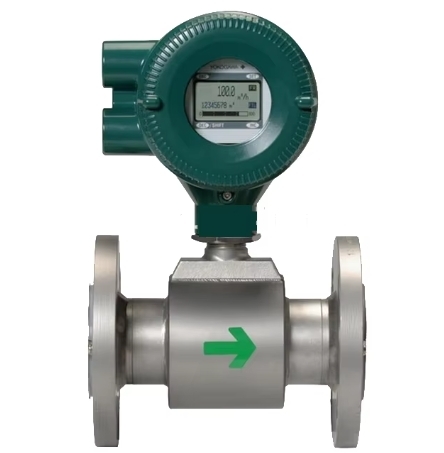

- Присоединения к процессу: фланец ASME класса 150/300, межфланцевый, санитарные соединения Tri-Clamp.
2. Интеллектуальная диагностика и самопроверка Total Insight (TI)
Полная встроенная самопроверка (снятие труб не требуется)
Полная проверка работоспособности счетчика без демонтажа с трубопровода:
- Диагностика адгезии электродов и деградации изоляции
- Мониторинг проводимости жидкости и шума потока в режиме реального времени
- Катушка возбуждения, проводной кабель и обнаружение неисправностей цепи
- Хранение журнала исторических отказов для профилактического обслуживания
Мониторинг состояния процесса
Постоянно отслеживайте состояние среды, чтобы заранее предупредить об образовании накипи, седиментации или изменении состава среды, сократить количество незапланированных остановов.
Хранение данных и быстрая настройка
- Встроенная память + слот для карты microSD: сохраняйте все наборы параметров, кривые трендов, записи калибровки.
- Копирование/восстановление конфигураций одним щелчком мыши для ввода в эксплуатацию дозатора
- Предварительно определенные экраны отображения трендов для расхода, общего количества, проводимости, температуры
3. Сертификация функциональной безопасности
- Соответствует стандарту функциональной безопасности IEC 61508.
- Сертифицирован SIL2 для установки одного счетчика; Сертифицирован SIL3 для резервной установки двух счетчиков
- Подходит для автоматизированных систем безопасности (ПАЗ) в опасных зонах химической, нефтегазовой и горнодобывающей промышленности Yokogawa E...
4. Гибкость нескольких входов/выходов и цифровой связи.
Универсальные сигнальные клеммы
Макс. 4 настраиваемых канала ввода-вывода:
- Аналоговый вход/выход 4–20 мА
- Импульсный/частотный выход для суммирования
- Цифровой вход/выход сигнализации состояния
- Поддержка ввода температуры для расчета массового расхода/энергетических калорий
Промышленные цифровые протоколы (дополнительно)
- Стандарт HART 7
- ПРОФИБУС ПА
- ЭтерНет/IP
- FOUNDATION Fieldbus Бесшовная интеграция с РСУ, ПЛК и промышленными платформами Интернета вещей.
5. Человеко-машинный интерфейс (HMI) и простота в эксплуатации.
- Большой многоцветный ЖК-дисплей с подсветкой и широким углом обзора.
- 9 глобальных языков (английский, китайский, немецкий, французский, испанский, русский и т. д.)
- Пошаговый мастер запуска для сокращения времени ввода в эксплуатацию
- Многоуровневый пароль для операций во избежание неправильной эксплуатации.
- Функция звукового сигнала: подсветка мигает автоматически при возникновении неисправностей
6. Надежные механические и экологические характеристики.
Степень защиты
Корпус преобразователя: IP66/IP67; взрывобезопасность Ex d, искробезопасность Ex ia, сертификаты взрывозащиты для опасных зон класса I, раздел 1
Широкий рабочий диапазон
- Средняя температура: лайнер из PFA -20 ~ +180°C; Керамический вкладыш до +200°C
- Температура окружающей среды: -40 ~ +60°C
- Расчетное давление до ASME Class300
- Нулевая потеря давления (полнопроходная трубчатая конструкция, отсутствие препятствий потоку)

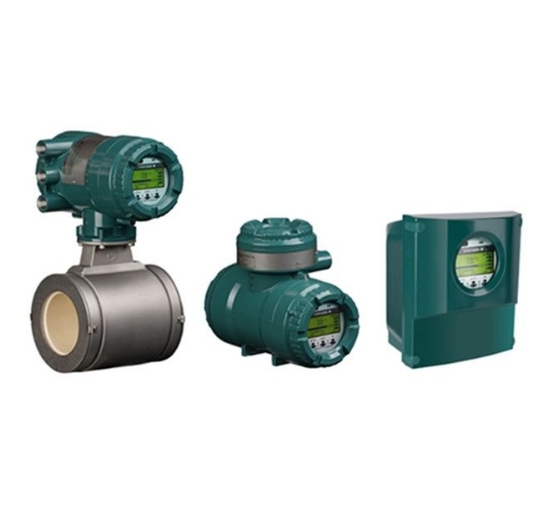

Две формы установки

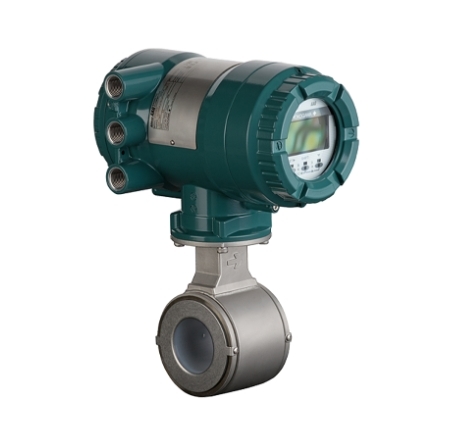

- Интегральный тип: Преобразователь монтируется непосредственно на датчике DN50 (встроенный AXG050).

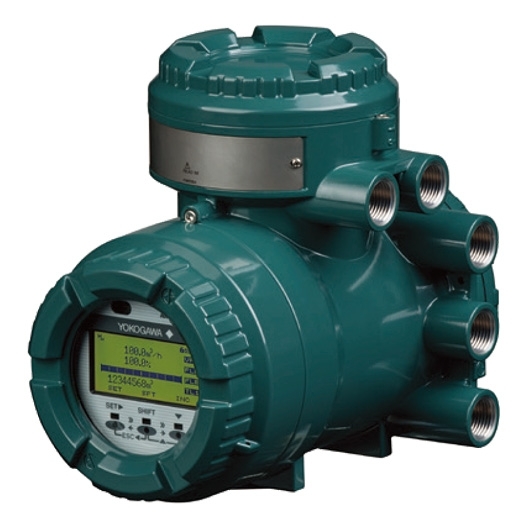

- Тип удаленного разделения: отдельные датчик и датчик с кабелем большой длины для высокотемпературных или узких трубопроводов.
7. Широкая отраслевая совместимость
Идеально подходит для измерения проводящих жидкостей, включая:
- Химическая коррозионная жидкость, растворы кислот/щелочей
- Горнодобывающий шлам, целлюлозно-бумажный черный щелок
- Пластовая вода для нефти и газа, сточные воды
- Гигиенические средства для пищевых продуктов и напитков (доступен сертификат питьевой воды NSF61)
- Муниципальное водоснабжение и очистка сточных вод
8. Преимущества совокупной стоимости владения (TCO)
- Не требуется рутинная калибровка нуля благодаря двухчастотной стабильной нулевой точке.
- Встроенная самодиагностика снижает частоту проверок в автономном режиме.
- Пакетная конфигурация SD-карты сокращает время полевого проектирования
- Износостойкая футеровка из керамики/PFA продлевает срок службы абразивных сред.
- Бесконтактный принцип измерения, отсутствие движущихся частей, минимальное обслуживание.
