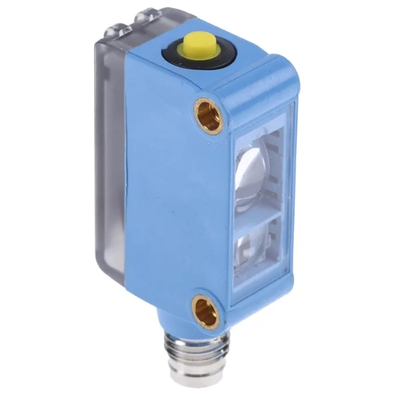

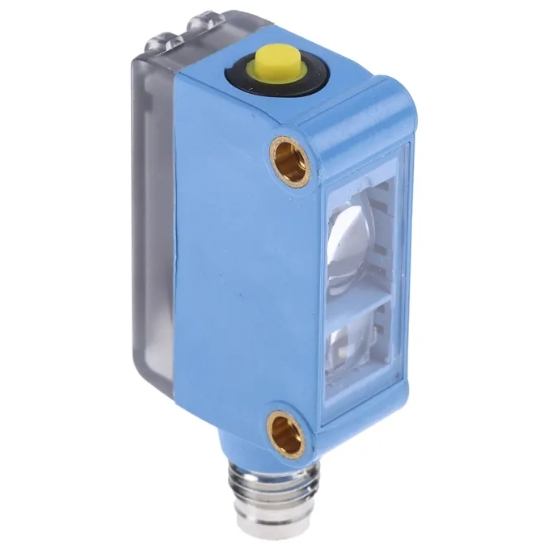

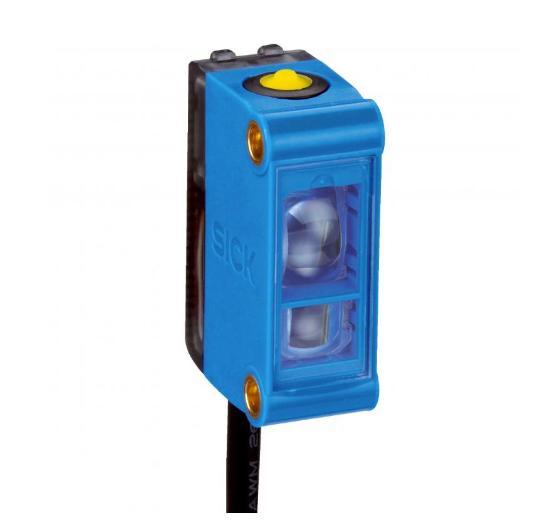

Датчик контрастности для обнаружения болезненного типа KTM-WP11282P Датчик идентификации

KTM-WP11282P — этоДатчик цветового контраста RGBиз серии SICK KTM Prime, специально разработанный для обнаружения регистрационных меток при печати упаковки, позиционирования этикеток и распознавания контраста материала на высокоскоростных автоматизированных производственных линиях. Он использует трехцветный источник света RGB и высокоточный алгоритм оттенков серого для стабильного определения слабых контрастных меток, глянцевой упаковочной пленки и сложного печатного фона.

• Источник света: трехцветный светодиод RGB (470 нм синий / 525 нм зеленый / 625 нм красный)
• Номинальное расстояние срабатывания:12,5 мм, допуск ±3 мм
• Размер пятна: 1,6 мм * 9,5 мм световое пятно в форме полосы
• Разрешение в оттенках серого: 20-уровневое распознавание серой шкалы высокой четкости
• Срок службы светодиодов: 100 000 часов при температуре окружающей среды 25 ℃.

• Напряжение питания: 12–24 В постоянного тока (допуск -10–+20%), пульсации ≤ 5 В (размах)
• Потребление тока: < 50 мА
• Время отклика: 32 мкс; частота переключения до15 кГц; джиттер сигнала ≤15 мкс
• Тип выхода: Транзисторный выход PNP, максимальный ток нагрузки 50 мА
• Режим переключения: настраиваемый световой/темный свет
• Встроенная защита: защита от обратной полярности, защита от короткого замыкания на выходе, подавление импульсов помех.
• Фиксированная задержка выключения: 32 мс; обучение параметрам, сохраненным в энергонезависимой памяти

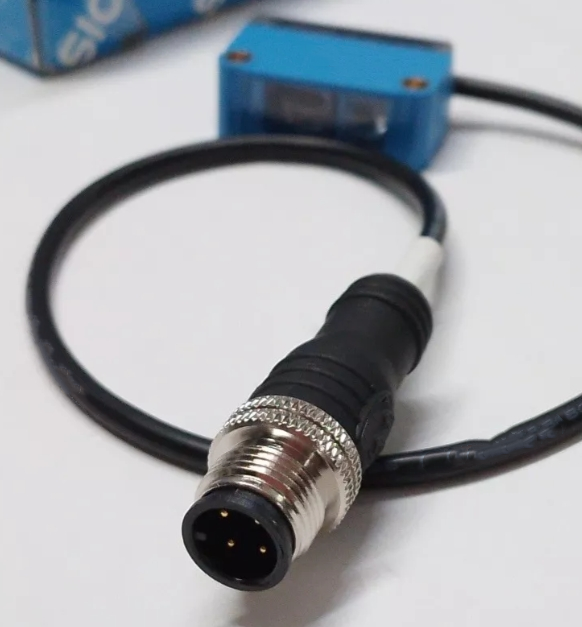

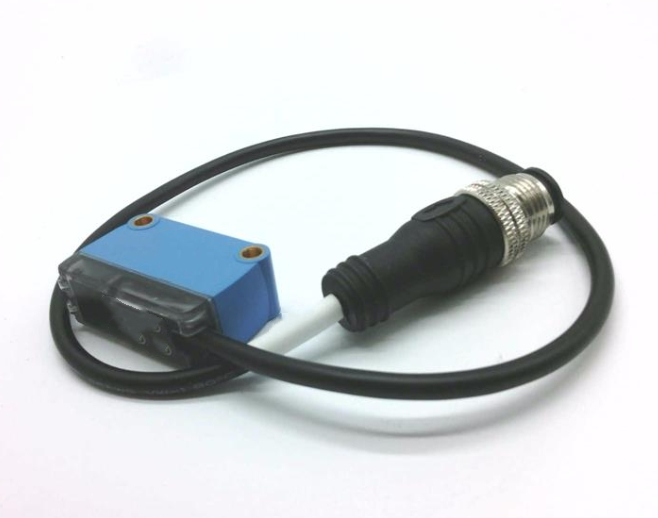

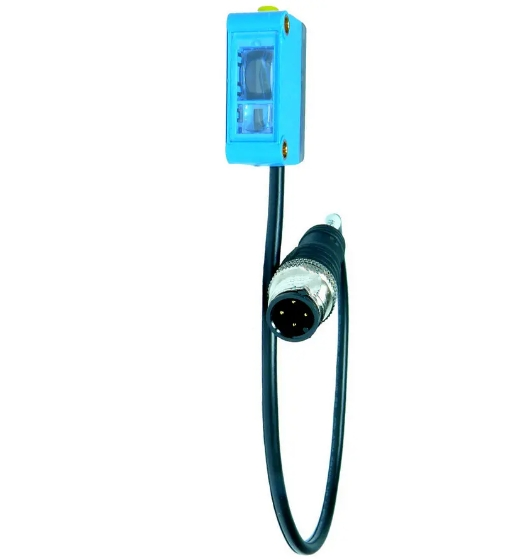

• Кабель: встроенный кабель длиной 0,2 м с 4-контактным разъемом M12.
• Материал корпуса: АБС-пластик; материал линз: ПММА
• Степень защиты:IP67 пыленепроницаемый и водонепроницаемый
• Рабочая температура: -10 ℃ ~ +55 ℃; температура хранения: -20 ℃ ~ +75 ℃
• Вес нетто: всего 20 г, ультракомпактный мини-размер.

• Индикаторы состояния: Зеленый светодиод электропитания; желтый светодиод для переключения состояния выхода
• Несколько методов обучения:
  1. Встроенная кнопка статического двухточечного обучения
  2. Динамическое автоматическое пороговое обучение
  3. Дистанционное обучение по внешнему проводу ET, поддержка удаленной настройки параметров ПЛК

1. Трехцветное адаптивное обнаружение RGB, высокая адаптируемость к сложным меткам

   Автоматически переключайте красный/зеленый/синий источник света, чтобы найти оптимальный контрастный канал. Он может обнаруживать слабые цветные метки, многоцветные печатные фоны, прозрачные пленки и отражающие глянцевые упаковочные материалы, которые не могут идентифицировать обычные одноцветные датчики, что значительно снижает уровень ошибочного обнаружения.

2. Сверхбыстрое реагирование для высокоскоростных производственных линий

   Сверхкороткое время отклика 32 мкс и высокая частота переключения 15 кГц идеально подходят для высокоскоростного оборудования для печати, продольной резки, этикетирования и изготовления пакетов, обеспечивая стабильное отслеживание и позиционирование без задержек и пропусков меток.

3. Несколько гибких способов обучения для легкой отладки на месте.

   Поддержка локального обучения кнопок и дистанционного обучения по внешнему проводу. Операторы могут выполнить настройку порогов на машине, или верхний компьютер может удаленно настроить параметры, не разбирая датчик, что удобно для переключения формата оборудования и серийного ввода в эксплуатацию.

4. Мини-легкая компактная конструкция для узкого пространства для установки

   Сверхмалый объем и вес всего 20 г, легко устанавливается на механические рычаги, небольшие приспособления и ограниченные места установки упаковочных машин; стандартные резьбовые крепежные отверстия для быстрого монтажа кронштейна.

5. Промышленная герметизация IP67 и полная защита цепей

   Корпус IP67 устойчив к пыли, брызгам воды и небольшому масляному туману. Многоуровневая защита цепей предотвращает повреждения из-за ошибок проводки и скачков напряжения, адаптируясь к суровым условиям производства упаковки.

6. Стабильная защита от помех и длительный срок службы

   Цифровой антиимпульсный интерференционный фильтр устраняет колебания сигнала, вызванные мерцанием окружающего света и механической вибрацией. Долговечный светодиод RGB снижает частоту технического обслуживания и затраты на замену запасных частей для непрерывной работы 24 часа в сутки, 7 дней в неделю.

7. Стандартный промышленный интерфейс с отличной совместимостью

   Выход PNP соответствует основным ПЛК, сервоконтроллеру и модулям счетчиков; Стандартный 4-контактный разъем M12 является универсальным для электроустановочных изделий промышленной автоматизации.

• Отслеживание регистрационных знаков для печатных машин, продольно-резательных машин и ламинаторов
• Обнаружение и позиционирование этикеток для этикетировочных машин.
• Подтверждение положения обрезки и запечатывания упаковочного пакета
• Подсчет и проверка отсутствия материалов на линиях упаковки фармацевтической, пищевой и химической продукции
• Распознавание краев гибкой упаковочной пленки и цветовой маркировки
