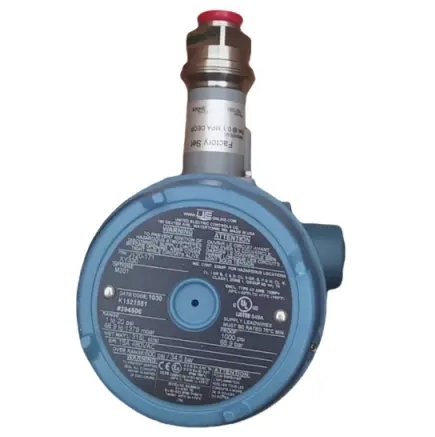

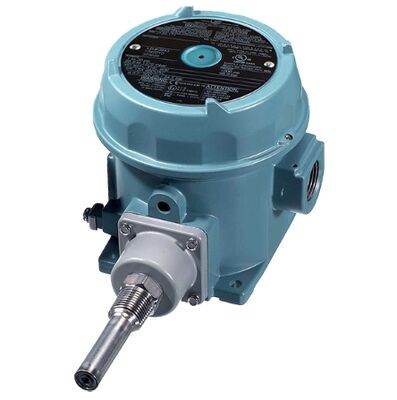

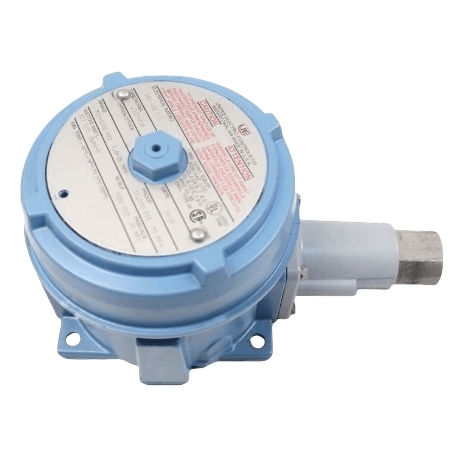

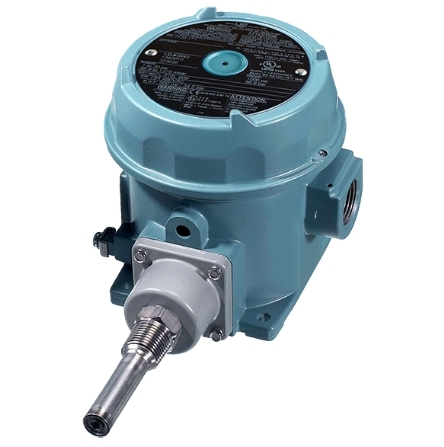

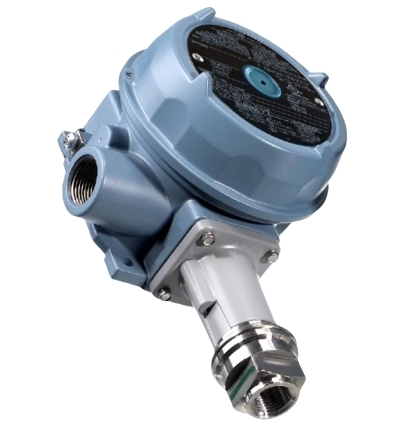

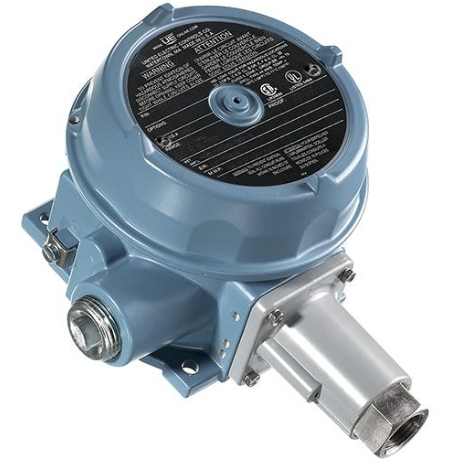

Серия UE 120 J120-612 Реле давления и температуры

J120-612 — это взрывозащищенное реле давления для тяжелых условий эксплуатации из знаменитой серии 120 компании UE, специально созданное для мониторинга высокого давления и управления защитными блокировками в опасных промышленных средах. Он использует структуру измерения давления поршневого типа с внутренней регулировкой заданного значения, обеспечивая надежный выход механического переключения для защиты от избыточного давления, управления насосом/компрессором и срабатывания сигнализации технологического процесса. Сертифицированный по мировым стандартам взрывоопасной атмосферы, он широко применяется в нефтегазовой, нефтехимической, энергетической и тяжелом машиностроении, где обязателен надежный мониторинг высокого давления.

• Регулируемый диапазон заданных значений: 125 ~ 3000 фунтов на квадратный дюйм (8,6 ~ 206,8 бар)
• Регулируемая зона нечувствительности: 40–250 фунтов на квадратный дюйм (2,8–17,2 бар)
• Максимальное испытательное давление: 6000 фунтов на квадратный дюйм (413,7 бар).
• Номинальное давление разрыва: 10 000 фунтов на квадратный дюйм (689,5 бар)
• Чувствительный механизм: поршень из нержавеющей стали 303 с уплотнением из Buna-N (стандартные детали, контактирующие с рабочей средой)
• Технологическое соединение: внутренняя резьба 1/4 дюйма NPT.

• Корпус: литой под давлением алюминий с эпоксидным порошковым покрытием, NEMA 4X, степень защиты IP66.
• Рейтинг опасных зон: Класс I Раздел 1/2, Класс II Раздел 1/2; Ex d IIC T6 взрывозащищенный

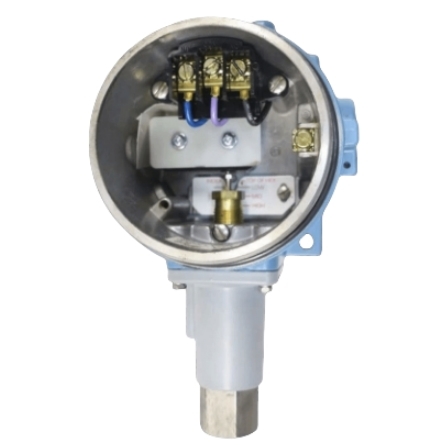

• Электрические вводы: два кабелепроводных порта 3/4 дюйма NPT со встроенной клеммной колодкой для упрощения подключения.
• Метод регулировки: регулировка заданного значения внутренним шестигранным винтом с запираемой крышкой для предотвращения несанкционированного доступа.
• Устойчивость к вибрации и ударам: поддерживает стабильное заданное значение при ударной нагрузке 2,5 G (вибрация 5–500 Гц) и 15 G.
• Рабочая температура окружающей среды: -40°C ~ +75°C.

• 15 А резистивный / 2 А индуктивный при 125/250/480 В переменного тока
• 2 А резистивный / 1 А индуктивный при 24–30 В постоянного тока
• Конфигурация переключателя: одиночный контакт SPDT (переключаемая проводка НО/НЗ)
• Дополнительные обновления: двойной переключатель DPDT, герметичные контакты переключателя.

cULus, ATEX, IECEx, CE; Сертифицирован SIL 2 (совместимость с SIL 3) для систем функциональной безопасности.Келе

1. Конструкция поршня высокого давления для тяжелых промышленных сред

   Поршневой датчик из нержавеющей стали 303 выдерживает экстремальное давление в системе до 6000 фунтов на квадратный дюйм и разрывное давление до 10000 фунтов на квадратный дюйм, идеально подходит для мониторинга гидравлики, пара, газа под высоким давлением и тяжелых технологических жидкостей, значительно превышающих предел давления мембранных переключателей.

2. Полное соответствие требованиям взрывозащиты и опасных зон

   Взрывозащищенный корпус класса I, раздел 1, исключает риск возгорания в средах с горючим газом, паром и пылью; Глобальные сертификаты ATEX/IECEx/cULus обеспечивают универсальное применение на международных нефтеперерабатывающих заводах, химических заводах и морских объектах.

3. Внутренняя регулировка с защитой от несанкционированного доступа и запираемой крышкой.

   Внутренняя настройка заданного значения в сочетании с запираемой крышкой корпуса позволяет избежать несанкционированного изменения параметров на месте, обеспечивая постоянные пороговые значения безопасности для длительной работы без присмотра.

4. Прочный всепогодный корпус с двумя портами для проводки.

   Литой алюминиевый корпус с эпоксидным покрытием обеспечивает защиту NEMA 4X/IP66 от дождя, пыли, масляного тумана и агрессивной рабочей атмосферы. Два отдельных отверстия для кабелепроводов с резьбой NPT 3/4 дюйма упрощают прокладку проводки без дополнительных распределительных коробок.

5. Широкая настраиваемая зона нечувствительности для гибкой логики управления

   Полностью регулируемая зона нечувствительности 40–250 фунтов на квадратный дюйм позволяет инженерам настраивать гистерезис включения/выключения, предотвращая частую вибрацию насосов, компрессоров и предохранительных клапанов при изменяющихся нагрузках давления.

6. Квалификация функциональной безопасности SIL 2

   Проверено для систем безопасности (SIS), оно соответствует строгим стандартам промышленной безопасности для контуров аварийного отключения (ESD) и защиты от избыточного давления, что снижает эксплуатационные риски и затраты на аудит соответствия.

7. Длительный срок службы при минимальном обслуживании

   Цельнометаллический датчик поршня устойчив к истиранию средами, содержащими мелкие частицы; Модуль с герметичными контактами исключает загрязнение пылью, обеспечивая долгие годы непрерывной работы 24 часа в сутки, 7 дней в неделю с периодической калибровкой.

• Блокировка защиты от избыточного давления в гидравлической системе высокого давления
• Мониторинг давления и аварийное отключение в нефтегазопроводах
• Защита нефтехимического реактора, парового котла и компрессора
• Сигнализация турбины электростанции, питательной воды и контура высокого давления
• Тяжелая техника, гидравлические прессы и контроль давления горнодобывающего оборудования
• Системы безопасности SIS нефтеперерабатывающего и химического завода
• Сигнализация давления на морской платформе и в огнеопасной технологической зоне
