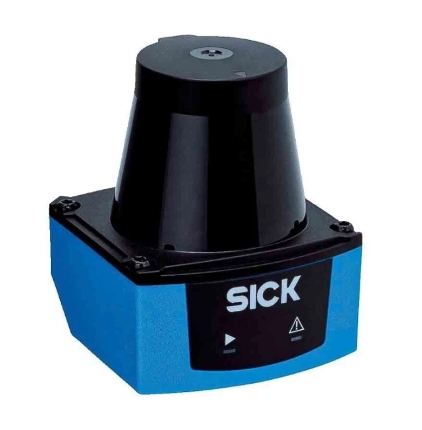

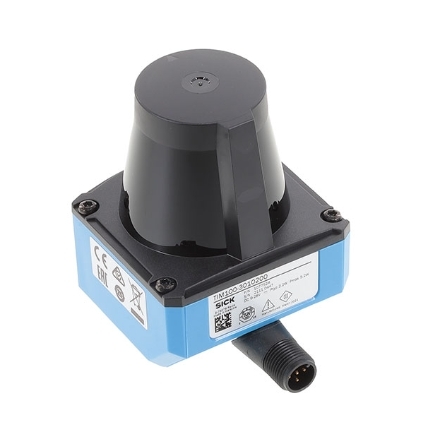

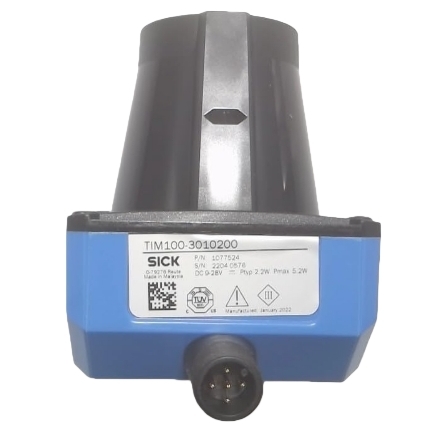

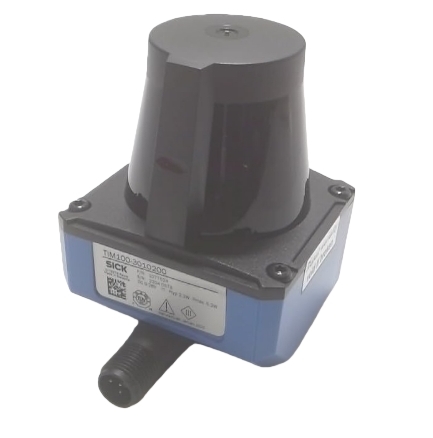

Совершенно новый оригинальный датчик лидара Sick TIM100-3010200

TIM100-3010200 (No заказа 1077524) - это компактный, экономически эффективный 2D-лидарный лазерный сканер для помещений из серии SICK TiM, предназначенный для обнаружения областей малого радиуса действия,мониторинг присутствия и предотвращение столкновений в промышленной автоматизации и мобильном оборудовании SICKОн использует запатентованную технологию измерения расстояния HDDM+ с 850 нм инфракрасным лазером класса 1.обеспечивает стабильное обнаружение расстояния в широком горизонтальном поле зрения 200° без слепых зонОптимизированный только для помещений, он интегрирует встроенную логику полевой оценки, чтобы упростить управление на месте без сложной обработки внешних данных.

• Принцип измерения: HDDM+ измерение расстояния высокой четкости
• Источник света: инфракрасный лазер 850 нм, лазер класса 1 (безопасный для глаз)
• Угол горизонтального сканирования: 200°
• Угловое разрешение: 1°
• Частота сканирования: 14,5 Гц
• Рабочий диапазон: 0,05 м ~ 3 м
• Обнаруживаемая ремиссия: 4% ~ 1,000% (поддерживает темные матовые объекты и высокоотражающие отражатели)
• Типичное время ответа: 70 мс
• Максимальная защищенность от окружающего света: 80 000 lx

• Размеры: 60 мм (W) * 60 мм (D) * 75,8 мм (H)
• Масса: 90 г (без кабеля)
• Квалификация корпуса: IP65 пылепроницаемость и водонепроницаемость
• Класс защиты: III
• Устойчивы к вибрациям и ударам для стандартных производственных условий
• MTBF: 50 лет; MTTFD > 100 лет

• Силовой источник: постоянный ток 10 В ~ 30 В
• Коннектор: 5-прикосновный вращающийся мужской M12
• Интерфейсы: IO-Link, 1 цифровой вход, 2 цифровых выхода push-pull
• Встроенная полевая оценка: 1 полевой набор, поддержка 2 независимых зон обнаружения
• Конфигурируемая задержка и время ожидания: 69 мс ~ 30,015 мс
• Показатели состояния: 2 светодиода для состояния сигнала питания и переключения
• Программное обеспечение конфигурации: SOPAS ET для параметризации, редактирования и диагностики зон

1. Ультракомпактный легкий корпус для легкой интеграции

   Всего 90 г с небольшим отпечатком, идеально подходит для узких мест установки на AGV, AMR, упаковочных машинах и роботизированных ячейках.Поворачиваемый соединитель M12 позволяет гибкое направление проводки без дополнительных скоб.

2. Широкий 200° панорамный охват сканирования

   Один датчик покрывает большую горизонтальную область, исключает несколько фотоэлектрических датчиков и снижает затраты на оборудование и нагрузку на проводку; угловое разрешение 1° обеспечивает надежное обнаружение крошечных препятствий.

3. Встроенная полевая оценка, простая логика управления

   Две независимые зоны переключения могут быть свободно определены с помощью программного обеспечения.не требуется дополнительного расчета данных о расстоянии.

4. Стабильное измерение на различных поверхностях

   Технология HDDM+ с множественным импульсом минимизирует помехи от темных пластмасс, металла и отражающих полов с низким уровнем отражания, обеспечивает постоянную производительность обнаружения независимо от цвета цели или текстуры поверхности.

5. Лазер класса 1 и длительный срок службы

   Лазер класса 1 не требует специальной защиты для операторов; сверхдлинный MTBF значительно снижает частоту технического обслуживания и замены для непрерывной работы на заводе 24/7.

6. Двойная IO-Link + гибкое соединение цифрового вывода

   IO-Link позволяет удаленно модифицировать параметры, загружать диагностические данные в режиме реального времени и управлять партией оборудования; цифровые выходы push-pull совместимы со всеми основными промышленными ПЛК.

7. Прочный промышленный корпус IP65

   Устойчив к пыли мастерской, брызгам воды и легкому масляному туману, стабильная работа в упаковке, логистике и общей обработке в помещении.

• Избежение столкновений для легковых автомобилей/АМР и автоматизированных тележек
• Роботизированная защита периметра рабочей ячейки и обнаружение вторжений
• Наличие площади конвейерной линии и подсчет материалов
• Определение деталей упаковочных машин и наблюдение за положением
• Мониторинг безопасности доступа к проходу на складе
• Автоматическое обнаружение зоны двери/поворота
• Выявление препятствий для небольших машин-инструментов
