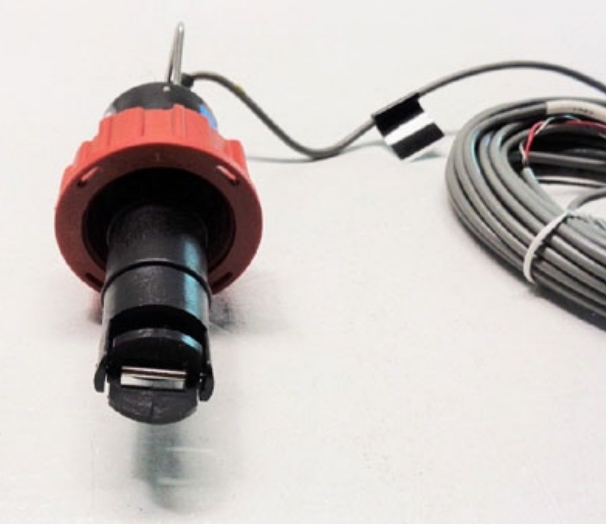

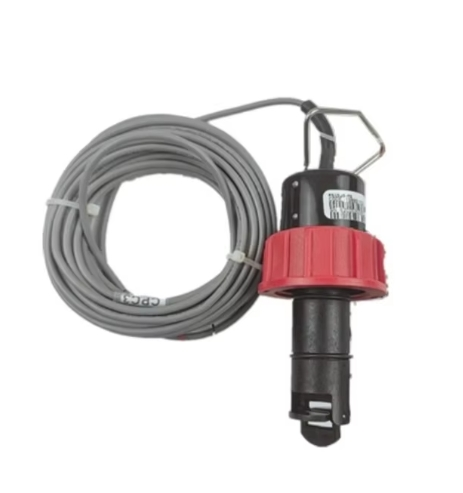

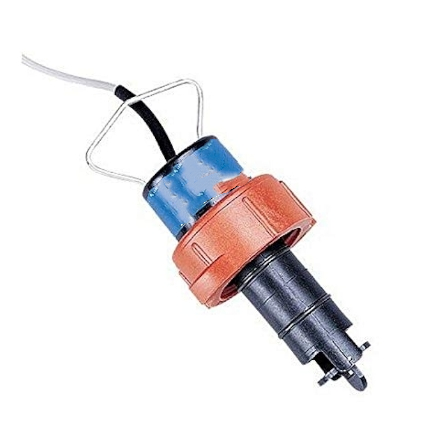

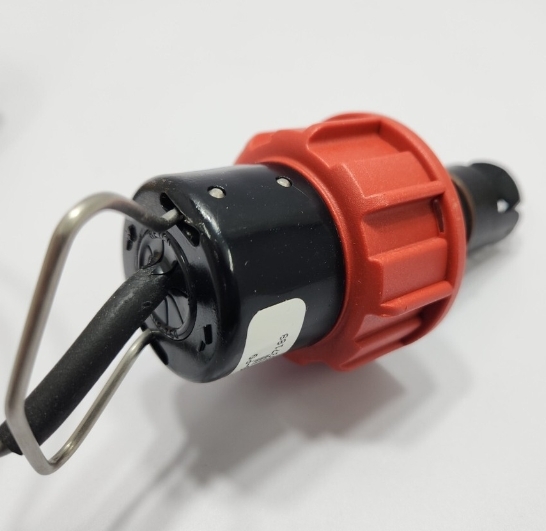

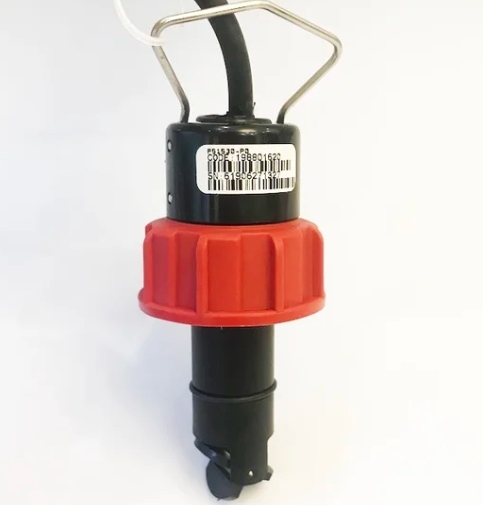

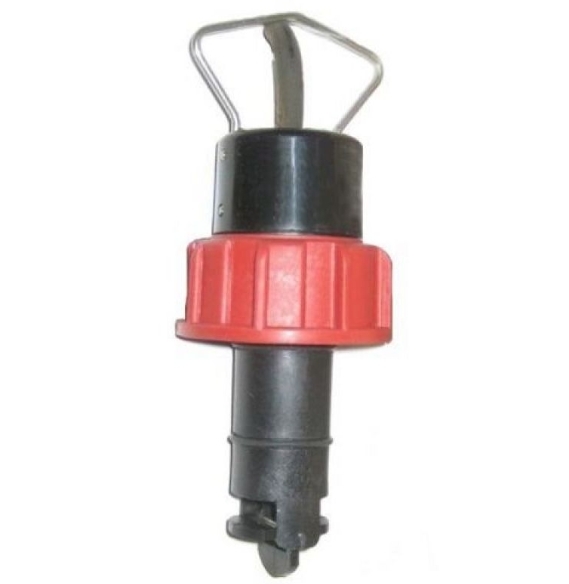

GF P51530-P1 Стандартный установленный датчик потока колеса весла

Модель P51530-P1 представляет собой датчик потока гребня GF Signet 515 Rotor-X, предназначенный для мониторинга потока жидкости в средних и больших трубопроводах с DN125 до DN200 (5 "до 8").Он использует принцип измерения самозанятого пассивного колеса весла, служит экономичным генеральным пропускным зондом, широко используемым в очистке воды, химической обработке и чистой водной промышленности.

• Корпус датчика: стеклянный полипропилен (PP), устойчивый к кислотам, щелочам, морской воде и легкой химической коррозии
• Ротторная весла: PVDF, отличная износостойкость и химическая совместимость
• Центральный вал: титановый сплав, высокая прочность на растяжение, без ржавчины, подходящий для среды, содержащей крошечные твердые частицы
• О-кольцо уплотнения: стандартный FPM (Viton); специальные уплотнения EPDM или Kalrez являются необязательными
• Кабель: стандартный 7,6 м изогнутый защищенный кабель, расширяемый до 60 м, эффективно подавляющий электромагнитные помехи на месте

• Диапазон скорости потока: 0,3 ~ 6 м/с (1 ~ 20 футов/с), соотношение поворота до 20:1 для стабильного измерения как при низких, так и при высоких скоростях потока
• Применимые размеры труб: DN125 ~ DN200 (5" ~ 8"); полная серия охватывает трубопроводы DN15 ~ DN900
• Точность: линейная допустимость ±1% FS, повторяемость ±0,5% FS при температуре окружающей среды 25°C
• Минимальное число Рейнольдсов: 4500; только для жидких цепей, не совместимых с газовыми или частично заполненными трубами
• Выходный сигнал: Пассивный синус-волнный частотный сигнал (1 V пик-к-пик); выход 6 Гц на 1 фута/с скорость потока. Не требуется внешнее питание. Прямо совместим с пассивными показателями потока (например,3-5090). Может быть соединен с предварительным усилителем модели 2760 для подключения к ПЛК или передатчикам (5500, 5600, 8850 серии и т.д.)
• Определительное значение температуры и давления (покрытие PP):

  Максимальное рабочее давление: 12,5 бара при 20°С

  Максимальная средняя температура: 90°C; номинальное давление падает до 1,7 бара при 90°C

• Тип монтажа: установка вставки. Совместима с тесами, застежками для седла и сварными головками. Поддерживает установку под давлением без отключения системы.

1. Пассивный дизайн, обеспечивающий самоснабжение, упрощает проводку

   Пассивная синус-волна значительно снижает затраты на проводку, идеально подходит для удаленных точек мониторинга без доступа к электричеству.

2. Широкая химическая совместимость

   Комбинация корпуса PP, ротора PVDF и титанового вала хорошо работает с чистой водой, сточными водами, кислотными/щелочными растворами, морской водой и циркулирующей охлаждающей водой.

3. Широкое соотношение поворотов для разнообразных условий труда

   20Широкий диапазон измерений обеспечивает надежное обнаружение при низкой скорости 0,3 м/с и предотвращает чрезмерное абразивное обращение при максимальной скорости 6 м/с, охватывая производственные линии с переменной нагрузкой с одним датчиком.

4. Низкий уровень технического обслуживания и длительный срок службы

   Никаких электронных компонентов, погруженных в процессы; только колесо гребня вращается. Титановый вал устойчив к заглушению и абразии,минимизация циклов демонтажа и калибровки при длительной непрерывной работе.

5. Гибкая установка для больших трубопроводов

   Специально оптимизирован для промышленных труб длиной 5" 8". Сочетается с полным аксессуаром GF, что позволяет устанавливать горячую крану, не истощая или не останавливая трубопровод.

6. Высокая точность и отличная повторяемость

   Повторяемость ± 0,5% обеспечивает постоянные долгосрочные данные, идеально подходящие для измерения потока, защиты насоса и систем управления пропускным способом.

Системы обратного осмоса чистой воды / ОР, очистка сточных вод, циркуляция охлаждающей воды, передача химических жидкостей, системы циркуляции воды электростанций
