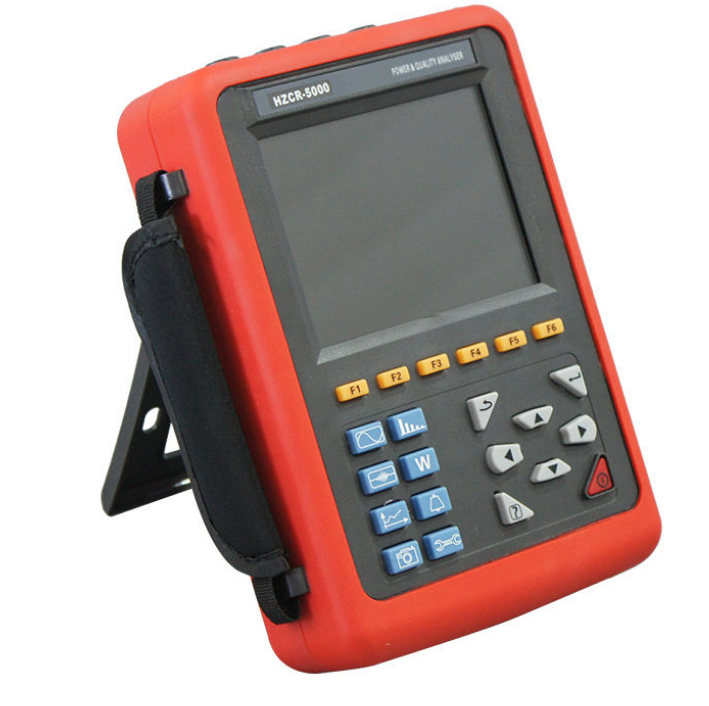

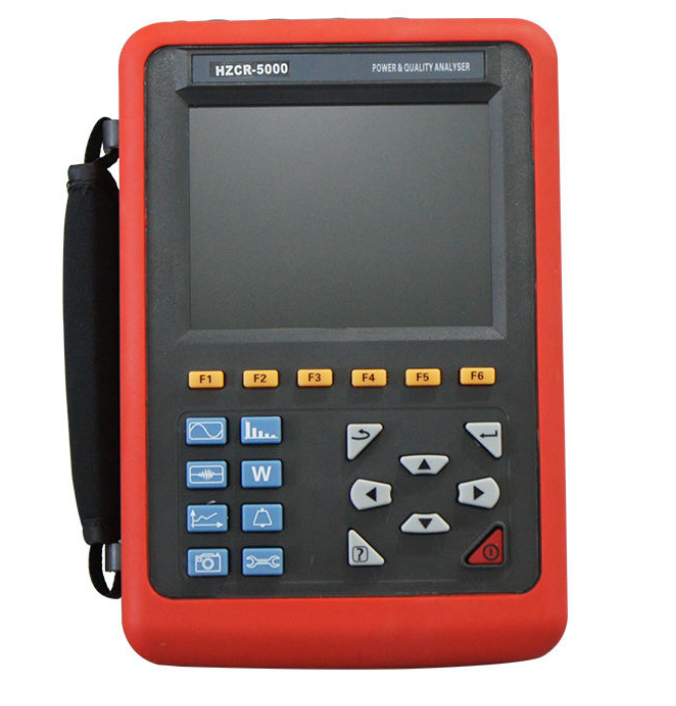

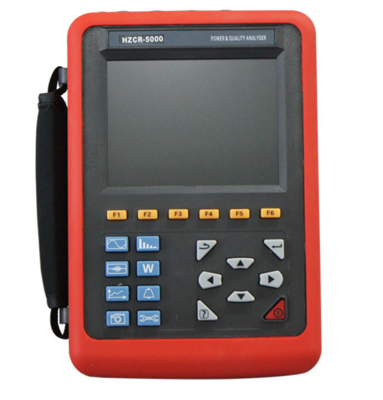

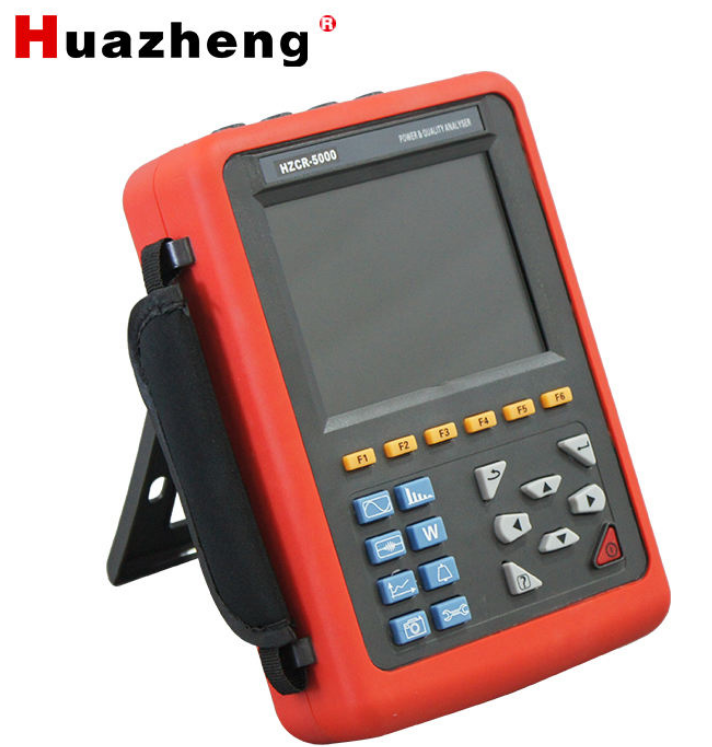

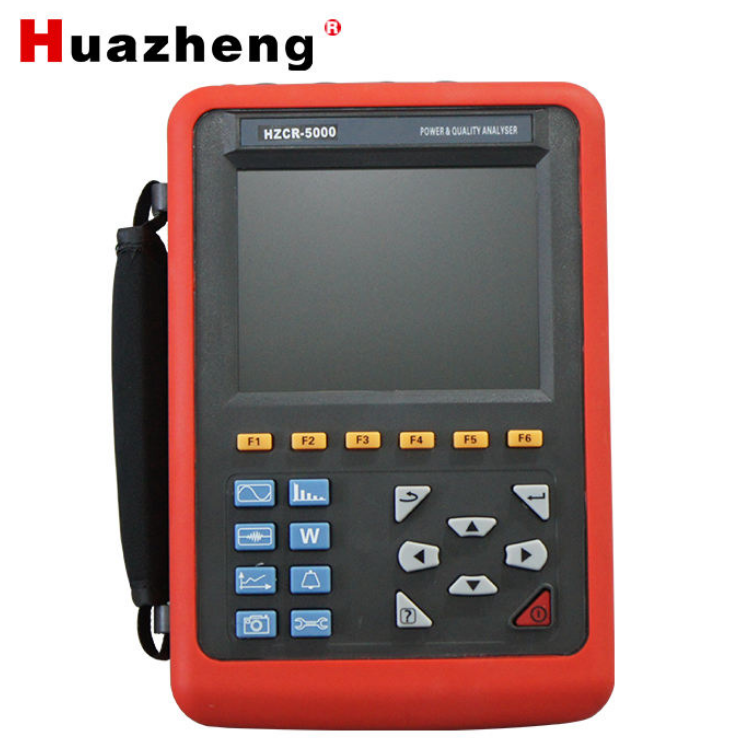

Анализатор качества электроэнергии трехфазный HuaZheng HZCR-5000

Анализатор качества электроэнергии HZCR-5000 - это комплексный измерительный прибор, тщательно разработанный нашей компанией и специально предназначенный для полевых испытаний трехфазных сетей, многофункциональный и интеллектуальный, с простым управлением. Он прост в использовании, имеет большой ЖК-экран, высокое разрешение, интерфейс на китайском и английском языках, ударопрочный корпус и т. д. Может одновременно измерять 4-канальный ток (ток трех фаз ABC и нейтрального провода), 4-канальное напряжение (напряжение трех фаз ABC и напряжение нейтрали относительно земли), пиковое значение тока и напряжения, максимальное/минимальное значение за период, коэффициент трехфазного дисбаланса, кратковременные колебания напряжения, коэффициент K трансформатора, активную мощность, реактивную мощность, полную мощность, коэффициент мощности и коэффициент сдвига мощности, активную мощность, реактивную мощность, полную мощность, суммарные гармонические искажения и гармоники и т. д.; Отображать в реальном времени форму волны, гистограммы гармонических составляющих тока и напряжения; Динамически фиксировать мгновенные изменения напряжения и тока, контролировать пусковой ток, контролировать параметры электроэнергии и генерировать список аварийных сигналов, генерировать график тренда для длительной записи данных испытаний.

В современных электроэнергетических приложениях все больше мощного оборудования, неисправности электросети становятся все более сложными, с развитием промышленности предъявляются все более высокие требования к качеству электроэнергии. Мы предоставляем этот анализатор качества электроэнергии для того, чтобы вы могли быстрее и точнее устранять неполадки в сложных энергосистемах, а также более полно и системно контролировать и обслуживать параметры качества электроэнергии.

Анализатор качества электроэнергии HZCR-5000 использует архитектуру с двумя процессорами DSP + ARM, DSP используется для сбора данных и обработки алгоритмов, ARM используется для протокола связи и обработки интерфейса человек-машина; Сбор аналоговых сигналов осуществляется с помощью 2 микросхем AD7655 компании ADI. Разрешение AD7655 составляет 16 бит, и это 4-канальная синхронная выборка. Максимальная частота дискретизации может достигать 1 MSPS, чтобы обеспечить точность канала и целостность информации, и не пропустить никаких переходных изменений в сети, может более точно обнаруживать резкое нарастание и падение переходной формы волны, а также мгновенное прерывание формы волны; Рабочая частота DSP превышает 200 МГц, чтобы иметь возможность своевременно контролировать электросеть и динамически регулировать частоту дискретизации для реализации синхронизации частоты электроэнергии и частоты дискретизации; Используется 5,6-дюймовый цветной ЖК-экран с разрешением 640 x 480 точек, с различной цветовой разницей отображения между параметрами фазы, формой волны, векторной диаграммой, гармоническим соотношением, пользователь может более эффективно и интуитивно понимать состояние параметров электросети. Встроенная флэш-память может хранить 60 групп скриншотов одновременно, 150 групп захваченных переходных форм волны напряжения/тока и 12800 групп списка аварийных сигналов. Модель обнаружения пускового тока может непрерывно захватывать форму волны пускового тока в течение 100 с. Встроенная карта памяти 2G для хранения записи кривой тренда, одновременная запись 20 параметров (можно выбрать по необходимости) собирает данные один раз в пять секунд, записи кривой тренда могут храниться в течение 300 дней.

Анализатор качества электроэнергии также называется: Интеллектуальный трехфазный анализатор качества электроэнергии, Многофункциональный анализатор качества электроэнергии, который одновременно выполняет функции анализатора гармоник, фазового вольт-амперметра, тестера электрических параметров. Он применяется в электроэнергетике, нефтехимии, металлургии, на железной дороге, горнодобывающих предприятиях, научно-исследовательских институтах, метрологических отделах.Особенно подходит для комплексного анализа и диагностики всех параметров напряжения, тока, мощности, гармоник, фазовых электрических параметров.
