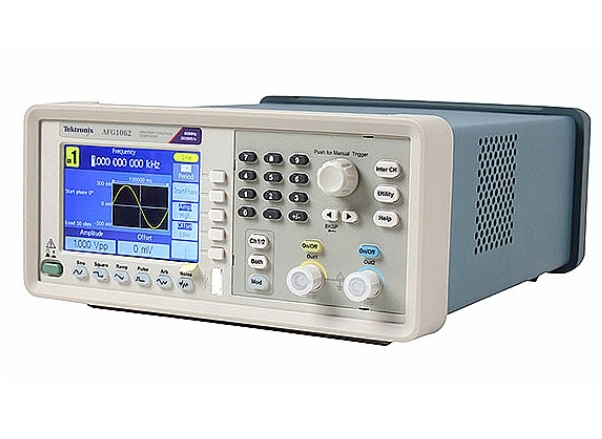

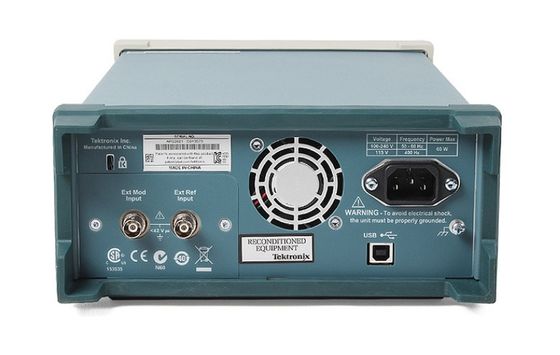

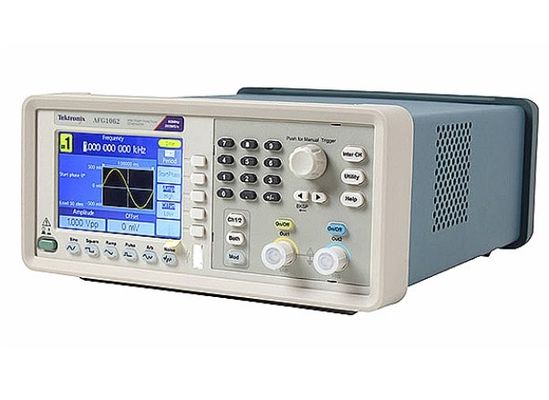

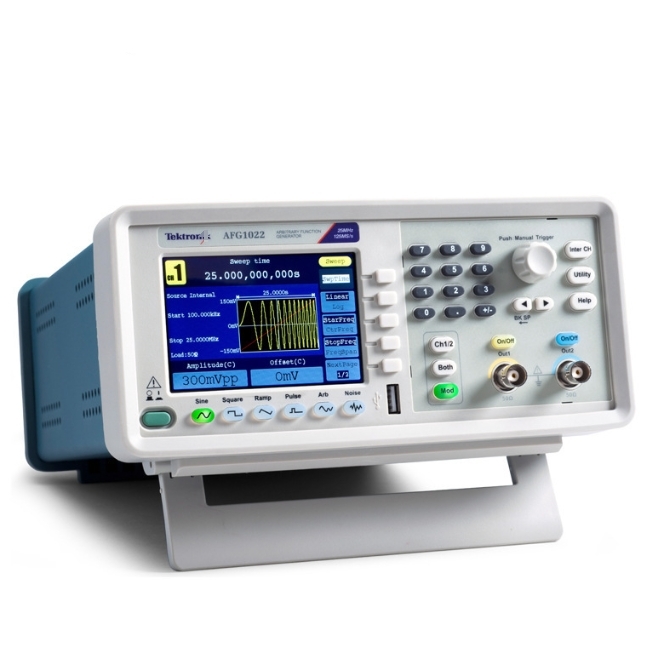

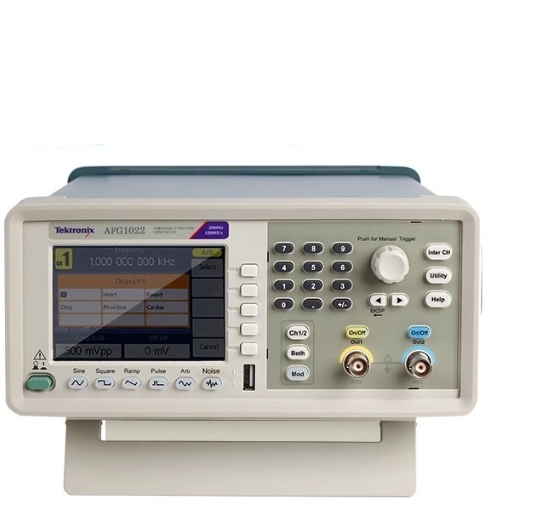

Tektronix AFG1022 произвольный генератор функций 25 МГц произвольный генератор функций

Генератор сигналов произвольной формы серии AFG1000 предоставляет инструмент для генерации сигналов с наилучшим соотношением цены и производительности. Он включает в себя две модели с двумя каналами, полосой пропускания до 60 МГц и выходной амплитудой до 10 Вp-p. Четыре режима работы, 50 встроенных часто используемых форм сигналов и встроенный частотомер 200 МГц покрывают большинство потребностей в генерации сигналов в ваших экспериментах и тестовых задачах. 3,95-дюймовый TFT ЖК-дисплей, кнопки быстрого доступа, интерфейс USB и программное обеспечение для ПК обеспечивают наиболее интуитивно понятные способы настройки прибора.

Основные технические характеристики

• Двухканальные синусоидальные сигналы 25 МГц или 60 МГц, прямоугольные сигналы 12,5 МГц или 30 МГц
• 14 бит, произвольные сигналы 125 MS/s или 300 MS/s с длиной записи 8 тыс. точек
• Амплитуда от 1 мВp-p до 10 Вp-p в нагрузку 50 Ω

Основные характеристики

Применения

Производительность и характеристики

Диапазон синусоидальных сигналов от 1 мкГц до 25 МГц или 60 МГц с разрешением 12 знаков или 1 мкГц и временной базой высокой стабильности ±1 ppm обеспечивает отличную точность сигнала в частотной области. С диапазоном выходной амплитуды от 1 мВp-p до 10 Вp-p и разрешением 14 бит или 1 мВp-p во всем частотном диапазоне, больше нет необходимости идти на компромисс между выходной амплитудой и частотой.

Четыре различных режима работы охватывают большинство вариантов использования с экономичным решением. 50 наиболее часто используемых стандартных и произвольных форм сигналов встроены для легкого доступа. Память произвольных форм сигналов до 8 тыс. точек позволяет пользователям воспроизводить сигналы реального мира, захваченные с помощью осциллографа Tektronix или определенные с помощью ArbExpress. Встроенный частотомер с разрешением 200 МГц и 6 знаками - это простой и точный способ измерения частот/периодов/ширин импульсов/коэффициентов заполнения.
