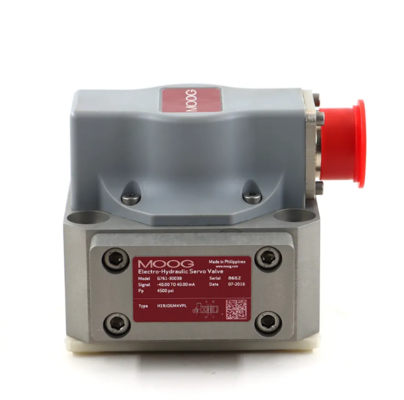

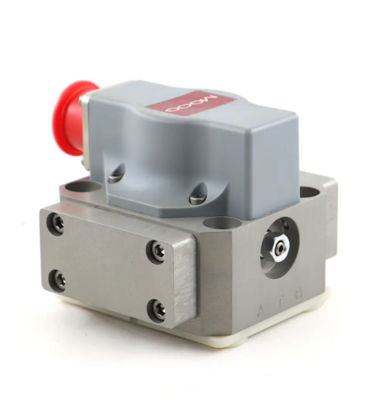

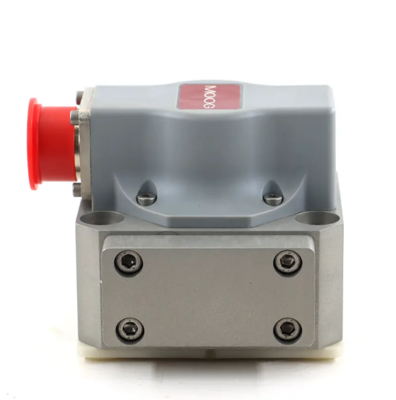

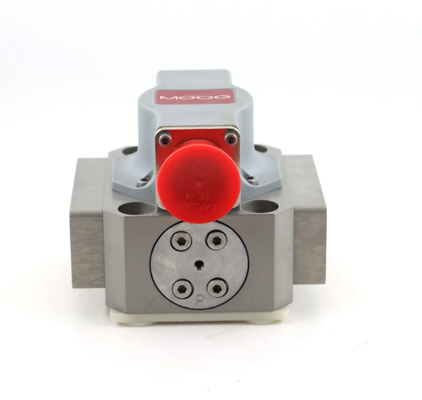

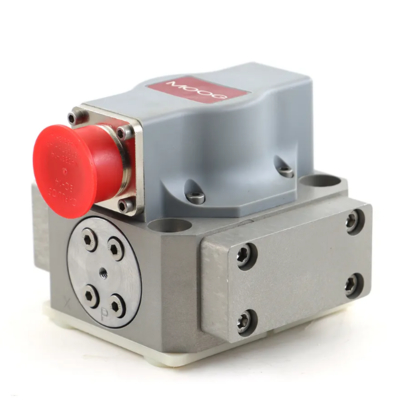

Гидравлический сервоклапан MO-OG серии G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B Гидравлический соленоидный клапан

Сервоклапасы регулирования потока серии G761/761 - это газовые клапаны для трех и предпочтительно четырех направлений применения.Двухступенчатая конструкция, охватывающая диапазон разрешенных потоков от 4 до 63 л/мин (1 до 16.5 gpm) при 35 ba ((500 psi) снижение давления клапана на катушку.
Выходной этап представляет собой закрытый центр, четырехсторонний скользящий колодец, пилотный этап представляет собой симметричный двойной сопла и клапан, приводящийся двойным воздушным разрывом, двигателем сухого крутящего момента.Механическая обратная связь позиции катушки обеспечивается пружиной с подшипникомКонструкция клапана проста и прочная, надежна, длительный срок эксплуатации
Дизайн прост и прочный для надежной, длительной эксплуатации.
Спусковая катушка. Пилотная ступень состоит из симметричного двигателя с двойным соприкосновением и сухим крутящим моментом.
Карбидный шар на конце провода обратной связи является
Обязательное требование к конструкции, обеспечивающее высокую точность, надежную эксплуатацию и длительный срок службы.Все наши сервоклапаши известны высокой точностью и надежностью работы даже в самых суровых промышленных применениях..
Эти клапаны подходят для электрогидравлических систем управления положением, скоростью, давлением или силой с высокой динамикой
требования к ответу.
Конструкция клапана
Модель крепления
Максимальное рабочее давление в портах P, T, A, B
Пилотный этап
Номинальный поток при АП, 35 бар/поверхность пруда
(500 пс/земля в бассейне)
Время ответа на шаг от 0 до 100% удара
Двухступенчатый, с катушкой и корпусом и двигателем сухого крутящего момента
15010372-004-04-0-92
315 бар (4,500 psi)
Флакер для ноздрей
4 л/мин
(1 gpm)
5 мс
10 м/мин
(2,5 гпм)
19 л/мин
(5 gpm)
38 л/мин
(10 gpm)
7 мс
63 л/мин
(16,5 gpm)
