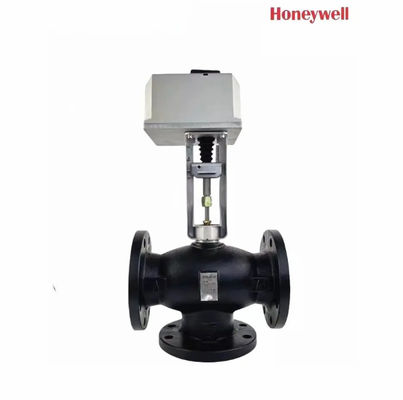

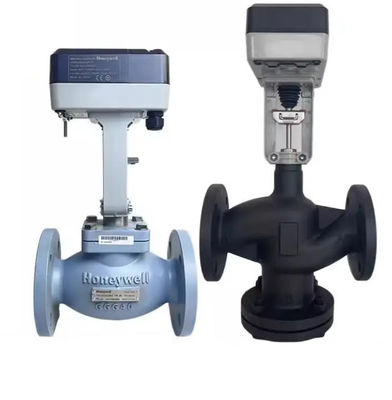

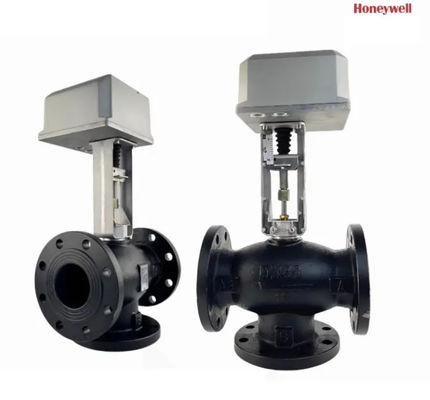

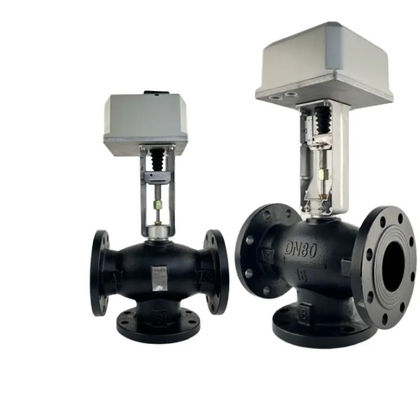

Honeywell ML7421 Пропорциональное интегральное управление электрическим двусторонним температурным клапаном Динамическое балансирование Медный контактный материал

ОСОБЕННОСТИ • Быстрая и простая установка. • Не требуется отдельное соединение. • Ход 3/4 дюйма (20 мм) на ML7421A; ход 1-1/2 дюйма (38 мм) на ML7421B. • Не требуется регулировка. • Точное позиционирование клапана. • Выбираемый входной сигнал 0(2) до 10 В пост. тока/0(4) до 20 мА. • Обратная связь по положению. • Концевые выключатели с ограничением усилия. • Ручной привод. • Прямое или обратное действие. • Синхронный двигатель. • Коррозионностойкая конструкция. • Не требует обслуживания. • Выбиваемое отверстие для разъема кабелепровода

Общие сведения В ML7421 привод синхронного двигателя преобразуется в линейное движение штока привода с помощью червячной передачи. Фиксаторная клипса соединяет шток привода со штоком клапана. Внутренний датчик усилия, использующий установленные микропереключатели, отключает привод при достижении заданного усилия штока. Ручное управление ML7421 оснащен ручкой ручного управления (см. рис. 7) для открытия или закрытия клапана в случае сбоя питания. Выключите или отключите питание перед ручным управлением ML7421. Для работы нажмите на ручку ручного управления и поверните ручку против часовой стрелки, чтобы переместить шток вниз, или по часовой стрелке, чтобы переместить шток вверх. Если привод возвращается в автоматическое управление, ручка ручного управления автоматически разблокируется. ПРИМЕЧАНИЕ. Если ручка ручного управления не нажата при повороте, она поворачивается только на небольшое расстояние, прежде чем автоматически отключиться без возобновления питания. ВАЖНО: Ручное управление допускает очень высокое усилие закрытия, которое может заклинить шпиндель привода, превысив номинальное значение силовых переключателей и остановив двигатель. После операции ручного закрытия клапана освободите шпиндель на один оборот, повернув ручку ручного управления, чтобы ручной привод автоматически отключился при возобновлении питания. Входной сигнал (+) Диапазон аналогового входного сигнала (+) устанавливается на заводе на 0–10 В пост. тока. Изменение положения перемычки W2 устанавливает диапазон от 2 до 10 В пост. тока. Изменение положения W4 на мА (см. рис. 8) устанавливает диапазоны 0(4) до 20 мА. Перемычки W1, W2, W3 и W4 расположены на задней стороне защитного листа печатной платы. См. рис. 8 для определения местоположения перемычек. Рис. 7. Ручка ручного управления ML7421A,B. Сбой входного сигнала С помощью перемычки W1 привод можно настроить на работу в одном из трех положений в случае сбоя сигнала: 1. 0% — Положение привода соответствует сигналу 0 или 2 В пост. тока 2. 50% — Шток привода в среднем положении 3. 100% — Положение привода в соответствии с сигналом 10 В пост. тока ПРИМЕЧАНИЕ. W1 настроена на заводе на 50%. Если W4 установлено в положение мА, привод всегда работает на 0%. W1 (W4 ) W3 W4 V
