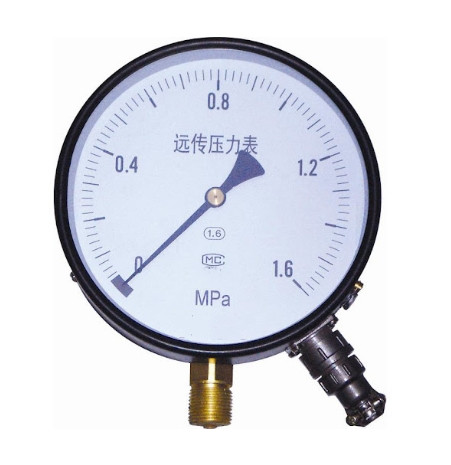

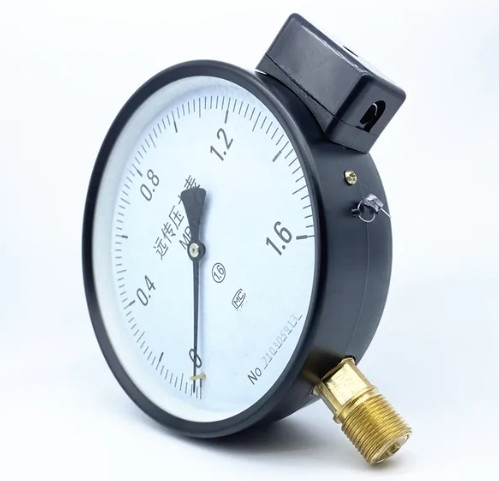

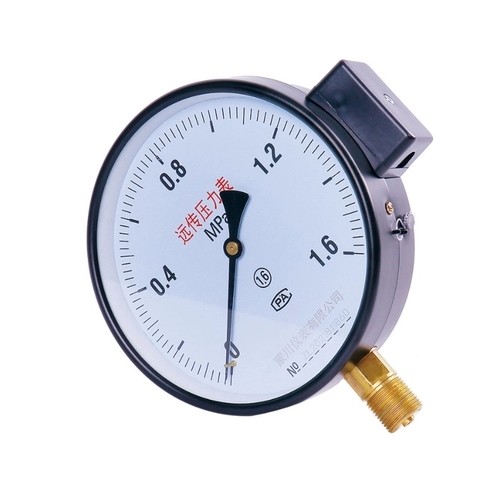

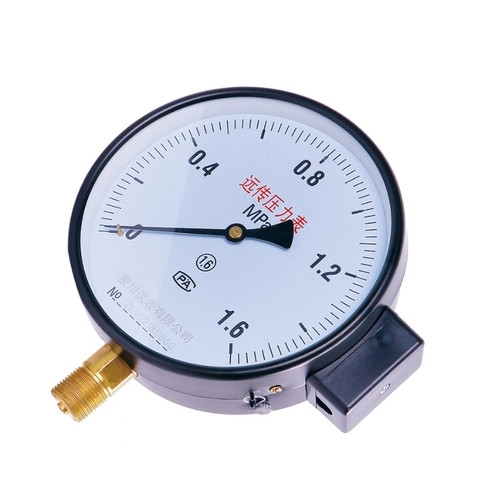

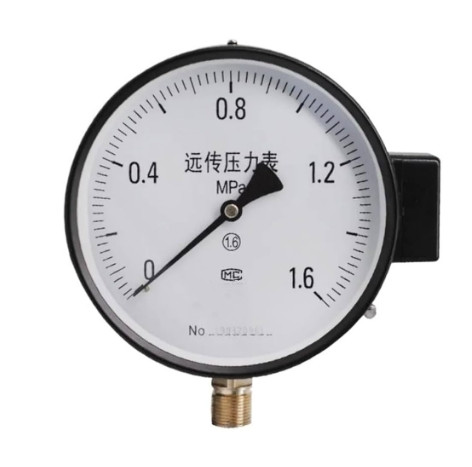

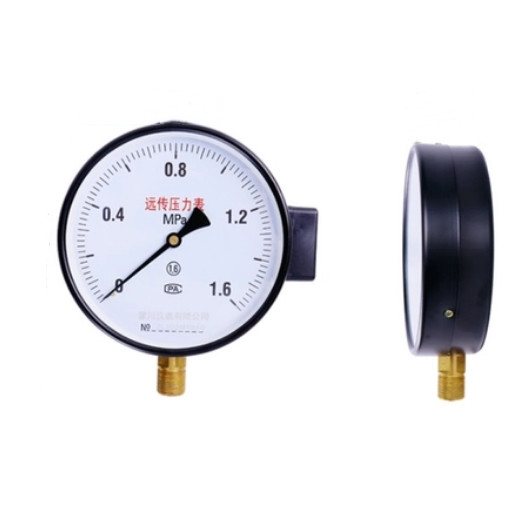

MC YTZ150 Сопротивление Дальний датчик давления

MC YTZ150 Манометр дистанционной передачи сопротивления 1.6 -40-60 ℃ M20*1.5 170*180*75 Манометр с дистанционным датчиком

Введение

Манометр относится к прибору, который использует упругие компоненты в качестве чувствительных компонентов для измерения и индикации давления, превышающего атмосферное. Он чрезвычайно распространен в применениях. Он охватывает почти все промышленные процессы и области научных исследований. Его можно увидеть повсюду в областях тепловых сетей, передачи нефти и газа, систем водо- и газоснабжения, ремонтных мастерских и магазинов автомобилей. Особенно в процессе управления промышленными процессами и технических измерений, поскольку упругий чувствительный элемент механического манометра обладает характеристиками высокой механической прочности и удобства производства, механический манометр все шире используется.

Спецификация

Принцип работы

Манометр использует упругую деформацию чувствительных элементов (трубка Бурдона, сильфон, сильфон) в часах, а затем деформация давления передается на стрелку механизмом преобразования движения в часах, заставляя стрелку вращаться для отображения давления.

Основная структура

Переливное отверстие: В случае аварии, когда трубка Бурдона лопнет, внутреннее давление будет выпущено наружу через переливное отверстие, чтобы предотвратить разрыв стеклянной панели. Примечание: Чтобы поддерживать нормальную работу переливного отверстия, необходимо оставить пространство не менее 10 мм за столом, и переливное отверстие нельзя модифицировать или затыкать.
Стрелка: В дополнение к стандартным стрелкам доступны и другие стрелки.
Стеклянная панель: В дополнение к стандартному стеклу также доступны другие специальные материалы стекла, такие как закаленное стекло и антибликовое стекло.
Классификация производительности: обычный тип (стандартный), обычный тип для пара (M), термостойкий тип (H), вибростойкий тип (V), вибростойкий тип для пара (MV), термостойкий и вибростойкий тип (HV).
Метод обработки: обезжиривание/обезвоживание для удаления воды или масла, остающихся в смачиваемой части во время производства.
Внешнее обозначение: Цвет корпуса должен быть указан в дополнение к стандартному цвету.
Дроссельный клапан: Для уменьшения пульсирующего давления дроссельный клапан устанавливается на входе давления.

Внимание при использовании

1. Манометр должен быть вертикальным: при установке следует использовать гаечный ключ на 17 мм, и корпус нельзя с силой скручивать; следует избегать столкновений во время транспортировки;
2. Температура окружающей среды должна быть -25~55℃;
3. Частота вибрации рабочей среды составляет менее 25 Гц, а амплитуда - не более 1 мм;
4. Из-за высокой температуры окружающей среды во время использования, показание прибора не возвращается к нулю или показание выходит за пределы допуска, вы можете отрезать уплотнительную резиновую пробку в верхней части корпуса, чтобы внутренняя полость прибора сообщалась с атмосферой;
5. Диапазон использования прибора должен быть между 1/3 и 2/3 верхнего предела;
6. Изолирующие устройства следует добавлять при измерении коррозионных сред, сред, которые могут кристаллизоваться, и сред с высокой вязкостью;
7. Манометр следует проверять часто (не реже одного раза в три месяца), и при обнаружении неисправности следует своевременно отремонтировать;
8. Если прибор признан недействительным или поврежденным из-за плохого качества изготовления в нормальных условиях хранения и использования в течение полугода с даты выхода с завода, компания несет ответственность за ремонт или замену;
9. Требуется прибор для измерения коррозионных сред, и необходимые условия должны быть указаны при заказе.

Манометры в национальном стандарте "Общие манометры" GB/T1226-2001 № 4.1.2 классифицируются в соответствии с резьбовыми соединениями и способами установки: манометры прямого монтажа, манометры скрытого монтажа (панельного монтажа), выпуклого монтажа (настенного монтажа).
10. Положение установки манометра должно соответствовать требованиям состояния установки, циферблат не должен располагаться горизонтально, а высота положения установки должна быть удобна для наблюдения персоналом.
11. Расстояние между местом установки манометра и точкой измерения давления должно быть как можно короче, чтобы обеспечить хорошее уплотнение и отсутствие утечек.
12. В передней части установленного манометра должен быть буфер; для облегчения осмотра под прибором должен быть установлен запорный клапан; когда среда грязная или имеется импульсное давление, можно использовать фильтры, буферы и стабилизированный газ.
