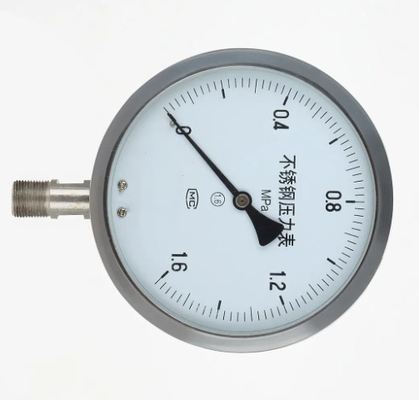

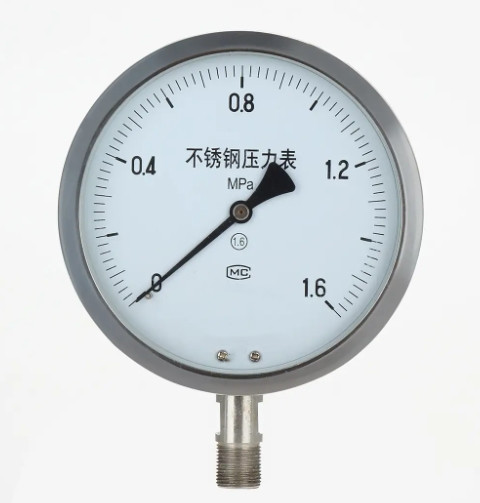

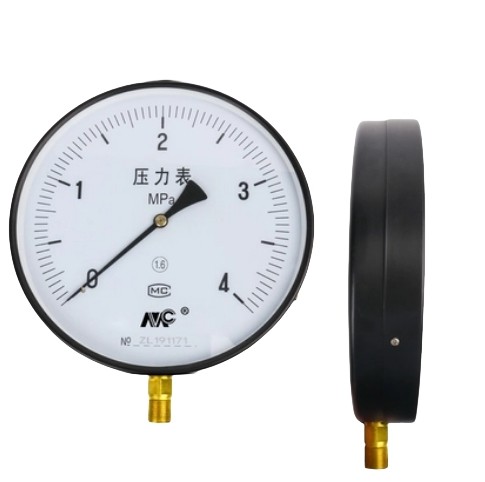

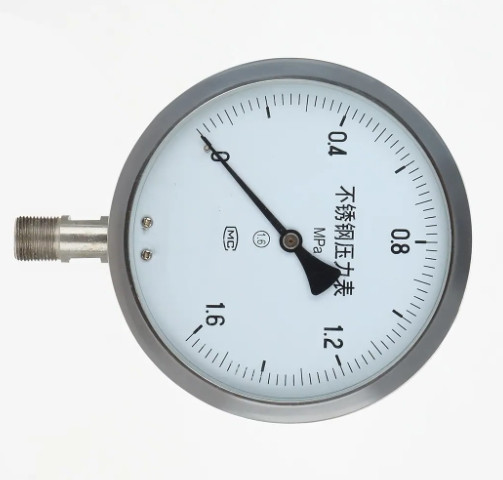

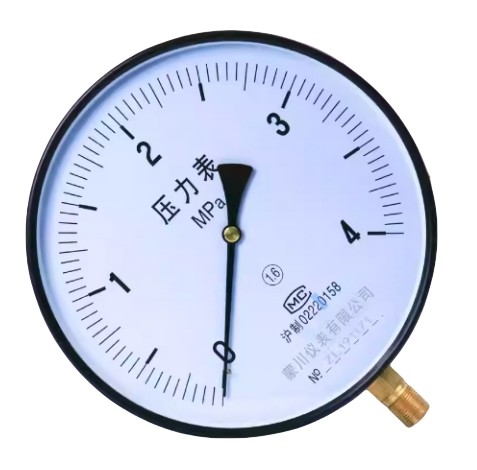

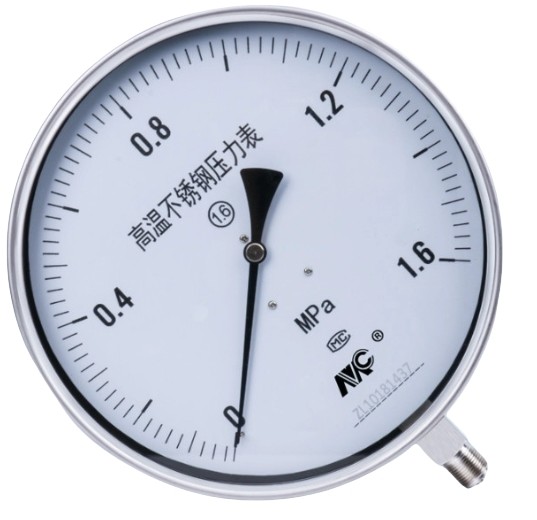

MC Y250BF Дифференциальный датчик давления для нефти, воды и воздуха

Изготовлено в Китае MC 1.6 -40-180°C отрицательный прибор для измерения давления Y250BF для использования в нефтегазовой воде

Введение

Дальномер (англ. pressure gauge) относится к эластичному элементу как чувствительному элементу, измерению и инструкциям выше среднего давлителя, широкое применение,Это практически во всех отраслях промышленного процесса и исследований.В тепловой трубопроводной сети везде можно увидеть нефтегазопередачу, водоснабжение, систему газоснабжения, ремонтные машины и т.д.Особенно в процессе контроля промышленных процессов и технологических мер, из-за гибкости механического датчика датчика давления имеет высокую механическую прочность и производство удобно ждать характеристики, сделать механический датчик давления широко используется.

Уточнение

Принцип работы

Дальномер по чувствительным элементам в пределах таблицы (бурдонные трубы, мехлы, мехлы) эластичной деформации,снова механизм преобразования движения в таблице будет давление деформации к указателю, вращение указателя для отображения давления.

Главная структура

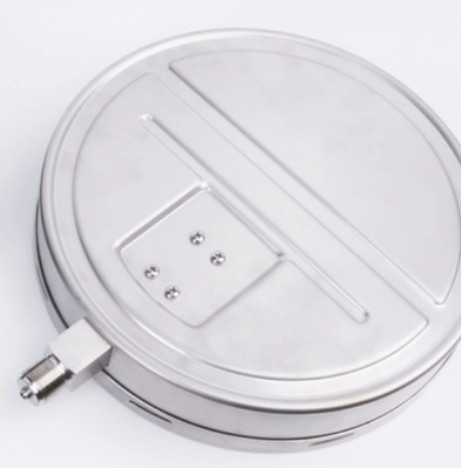

Проточная отверстие: если продуцировать бурдон труб разрыв чрезвычайных ситуаций, внутреннее давление, чтобы освободить через отверстие переполнения во внешний мир, чтобы предотвратить разрыв стеклянной панели.для поддержания нормальной производительности отверстия для переполнения, должны быть на задней стороне стола, чтобы отделить не менее 10 мм пространства, они не могут преобразовываться или переполнять дамбу.Показатель: в дополнение к стандартному указателю, другой указатель является необязательным.Стеклянная панель:кроме стандартного стекла, другие специальные стекла, такие как закаленное стекло, отражающее стекло является необязательным.Классификация производительности: обычный (стандартный), парный с обычным (M), теплостойкий тип (H),сопротивление вибрации (V) пара с вибрацией (MV) теплоустойчивость к вибрации (HV) Управление: запрещенное масло/CAI при производстве очистки воды для удаления остатков в жидкости воды или масла.Уточняется: кроме стандартного цвета, должен быть указан и цвет внешней оболочки.Газовой клапан (необязательно) : для уменьшения колебания давления в входном давлении устанавливается газовый клапан.

Будьте внимательны.

1, прибор должен быть установлен вертикально: 17 мм следует использовать при затягивании английского ключа, не должно быть сильного торсионного корпуса; следует избегать касания при транспортировке

2, прибор используется при температуре окружающей среды 25-55 °C;

3, частота вибрации в рабочей среде < 25 Hz, амплитуда не более 1 мм;12000一.

4, использование китайской температуры окружающей среды слишком высока, указывающее значение прибора не возвращается к нулю или появляются, указывающие на ошибку может разрезать открыть верхний корпус уплотнения резиновой розетки,чтобы лумен прибора и атмосфера были взаимосвязаны

5, прибор, использующий диапазон, должен быть между верхней границей 1/3 ~ 213;

6, при измерении коррозионной среды, может кристаллизирующей среды, в более высокой вязкости среды должно быть добавлено изоляционное устройство;Грамометр (рисунок 5)

7, прибор должен регулярно проверяться (не реже одного раза в три месяца), если обнаружена неисправность, он должен быть немедленно отремонтирован;

8, инструмент с даты поставки, если через полгода при нормальных условиях хранения обнаружен отказ или повреждение из-за плохого качества, компанией, ответственной за ремонт или замену;

9, необходимость измерительного прибора коррозионной среды, следует указать требование при заказе.

Дальномер практически во всех промышленных процессах и в научных исследованиях.и т.д. можно увидеть вездеОсобенно в процессе контроля промышленных процессов и технологических мер.из-за гибкости механического датчика датчика имеет высокую механическую прочность и производство удобно ждать характеристики, чтобы механический датчик давления широко использовался.

Принцип отбора

1, выбор типа

Выбор типа прибора должен соответствовать требованиям процесса.Характер измеряемой среды (например, температура измеряемой среды, вязкость, коррозия, степень пятен, как легковоспламеняющийся и взрывоопасный, и т. д.) выдвигаются специальные требования к инструменту, на месте условий окружающей среды (таких как влажность, температура,интенсивность магнитного поля, вибрации и т.д.) для типов приборов, требований и т.д.Поэтому правильно выбранные типы приборов в соответствии с техническими требованиями гарантируют нормальную работу прибора и важную предпосылку безопасности в производстве.Например, нормальный датчик давления пружинных труб с сплавом меди использует сплавную сталь (высокое напряжение) и водородные датчики давления материалы пружинных труб используют углеродистую сталь или нержавеющую сталь,не допускается использовать сплав медиИз-за аммиака и меди, чтобы произвести химическую реакцию, будет взрываться, поэтому общие датчики давления не могут быть использованы для измерения давления аммиака.Кислородный датчик с нормальным датчиком в аспекте конструкции и материала может быть точно одинаковым, только кислород с нефтяным датчиком давления должны быть запрещены. потому что масло в кислородной системы легко вызвать взрыв.не как обычный датчик давления, использующий нефть в качестве рабочей средыЕсли необходимо использовать существующий масляный датчик для измерения давления кислорода,Перед использованием необходимо неоднократно очищать тетрахлоридом углерода., тщательно проверяйте, пока нет масла.

2, определение диапазона измерений

Чтобы эластичный компонент мог работать надежно в пределах безопасности эластичной деформации, при выборе диапазона,должно быть в зависимости от размера измеренного давления и изменения давления скорости;, достаточно свободы действий, поэтому верхний предел датчика давления должен быть выше, чем процесс в производстве возможного максимального значения давления.Согласно "техническим регламентам проектирования химического контроля", стабильность измерения, максимальное рабочее давление не должно превышать 2/3 верхнего предельного значения измерения;максимальное рабочее давление не должно превышать верхнего предельного значения измеренного 1/2; при измерении высокого давления максимальное рабочее давление не должно превышать 3/5 верхнего предельного значения измерения, в общем измеряемое давление - наибольшее,небольшое значение должно быть не менее 1/3 верхнего предельного значения измерения прибора;, чтобы гарантировать, что прибор линейного отношения между выходной и входной величиныСогласно измеренным параметрам максимальной и минимальной рассчитанного прибора на, после пола,Мы при выборе прибора по шкале предела, должны быть выбраны в нормативных актах государства, стандартной серии.Диапазон измерений датчиков стандартаКитай - 0,1 - 0.06, 0.15:,1.60 и 1, 2.5, 4, 6, 10 x 10 "MPa (где n является натуральным целым числом, может быть положительным и отрицательным)

3, уровень точности

Согласно процессу, чтобы допустить максимальную абсолютную ошибку и выбранный инструмент наиболее ченг, рассчитать инструменты позволяют максимальный котируется по ошибке, является плохим, в правилах государства,степень точности определяет точность прибораВ целом, выбирает точный прибор, результаты измерений более точны и надежные. но не может думать, чем выше точность прибора, тем лучше,потому что точность прибора в целомЧем дороже эксплуатация и обслуживание, тем больше проблем.
