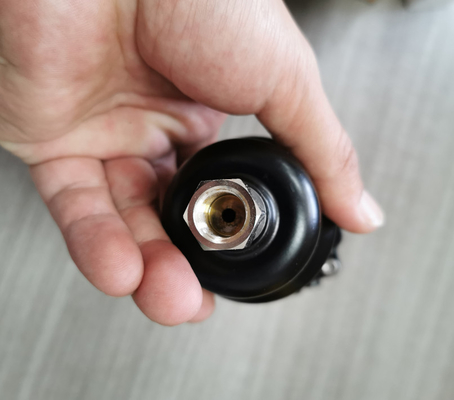

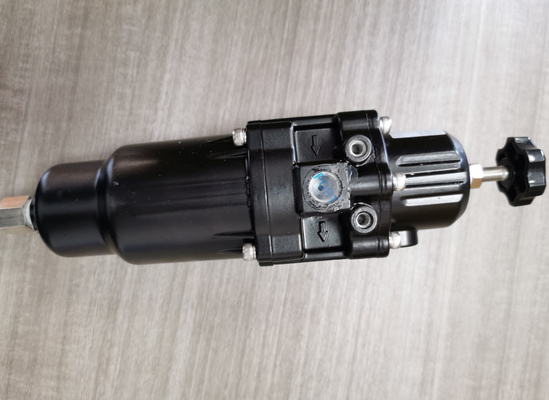

YTC YT-200 YT-220 Высококачественный РЕГУЛАТОР СЕРИИ ФИЛТРОВ ВОЗДВИГА YT-220BN210 YT-220BN211 Фильтровый клапан понижающий давление

Спецификация продукта Модель YT-200 YT-220 YT-205 YT-225 Максимальное давление подачи 1,7 МПа (17 бар) Максимальное давление вывода 0,42 МПа (тип А);84 МПа (тип B) воздушное соединение PT ((NPT) 1/4 PT ((NPT) 1/2 габаритное соединение NPT 1/4 PT ((NPT) 1/4 PT ((NPT) 1/4 NPT 1/2 NPT 1/4 стандартная температура. :-20~70°C Температура окружающей среды NPT 1/4 Высокая опционная температура. : -20~120°C Низкая температура опции: -40~70°C Мин. Фильтрация Размер 5 микрон Материал Алюминий Литья вес Нержавеющая сталь 316 0.6kg (1.7lb) 0.9kg (1.9lb) 1.4kg (3.0lb) 2.1kg (4.6lb) Испытано при температуре окружающей среды 20°C, абсолютное давление 760 мм рт. ст. и влажность 65%. Пожалуйста, свяжитесь с компанией Young Tech Co., Ltd. для получения подробной спецификации испытаний.8 Операция логика Давление воздуха подается в выходный порт, как регулировать болт вращается по часовой стрелке, который будет толкать диафрагму. Нажатый вниз диафрагма отключит диск от ствола. Установленный уровень давления остается путем переноса давления на нижнюю диафрагму, что приведет к балансированию регулируемой пружины.При давлении выше установленного уровня, давление толкает диафрагму и давление высвобождается через отверстие на пружинном корпусе. Размер (YT-200 / 205) Размер (YT-220 / 225) 6 YT-200 / 205 / 220 / 225 серия 3. Установка 3.1 Безопасность при установке устройстваПроверьте спецификацию устройства и убедитесь, что оно используется в соответствии с инструкцией.Просьба управлять устройством в пределах указанного диапазона уровня давления воздухаПри превышении уровня давления продукт может быть поврежден и может привести к повреждениям и несчастным случаям.3 YT-200 / 205 / 220 / 225 Установка YT-200 / 205 / 220 / 225 может быть установлена с скобкой или без нее в зависимости от требований области. Пожалуйста, обратитесь к YT-200 / 205 / 220 / 225 размеры, чтобы сделать соответствующую скобку, если это необходимо.Пожалуйста, поверните регулирующий болт в направлении против часовой стрелки.2) Установите на вторичном выходном выходе для контроля уровня давления.Дальномер указывает первичное давление, которое выводится из продукта. 3) блокировать выходные порты и приборы для измерения давления с шаровым клапаном или другим типом приспособления и подавать первичное давление в входные порты. 4) Когда вторичное давление достигает установленного уровня,Пожалуйста, застегните болт.. 7 YT-200 / 205 / 220 / 225 серии 4.1.141.2 YT-200 / 205 / 220 / 225 требуют регулярного обслуживания. Пожалуйста, обратитесь к ниже списку частей комплекта ремонта. Рекомендуется заменять все части одновременно, чтобы гарантировать жизненный цикл продукта.Комплект ремонта Главное подающее давление к продукту должно быть полностью отключено или регулировано до уровня давления 1 кгф/см2 или ниже.. ️ Потихоньку откройте выпускную розетку, чтобы вывести конденсированную воду. ️ После вывода, пожалуйста, закройте выпускную розетку. 4.1.3 Замена корпуса фильтра и его частей.Главное подающее давление к продукту должно быть полностью отключено или регулировано до уровня давления 1 кгф/см2 или ниже. ¢ Разверните болты на корпусе фильтра в диагональном порядке.?? Заменить фильтр, о-кольцо и ствол. Закрутить болты на корпусе фильтра в диагональном порядке. Разкрутить 6 болтов на корпусе пружины в диагональном порядке. Заменить диафрагму.Закрутите болты на пружину в диагональном порядке. Пожалуйста, убедитесь, что не повредить диафрагму при закручивании. ?? После замены деталей, пожалуйста, настроить давление воздуха на желаемом уровне. 8 YT-200 / 205 / 220 / 225 серии
