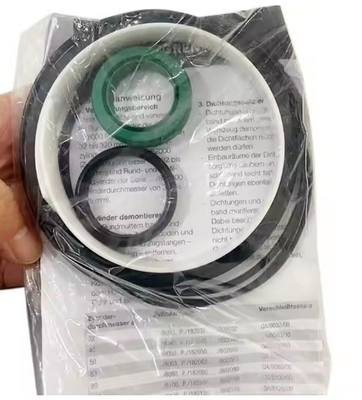

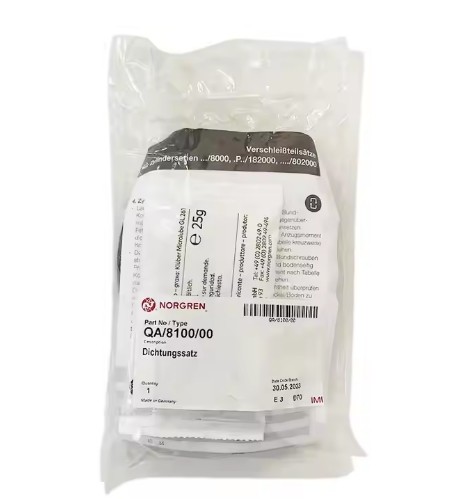

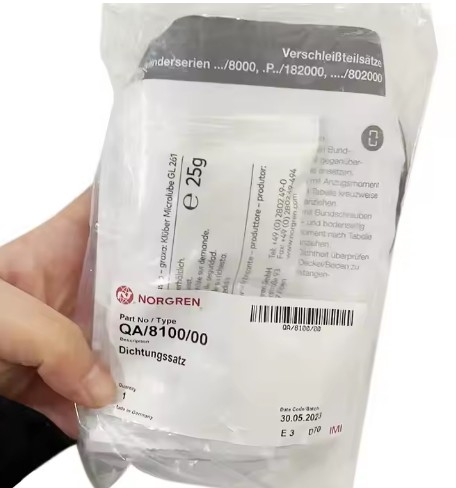

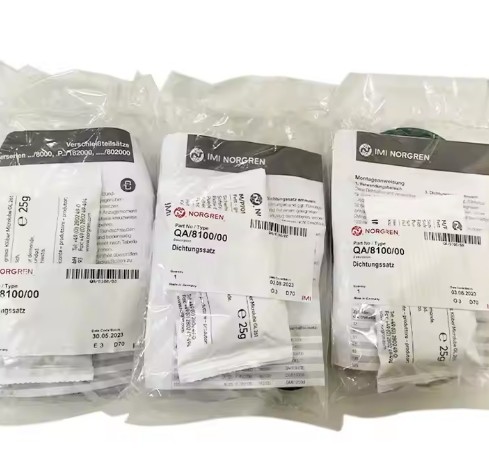

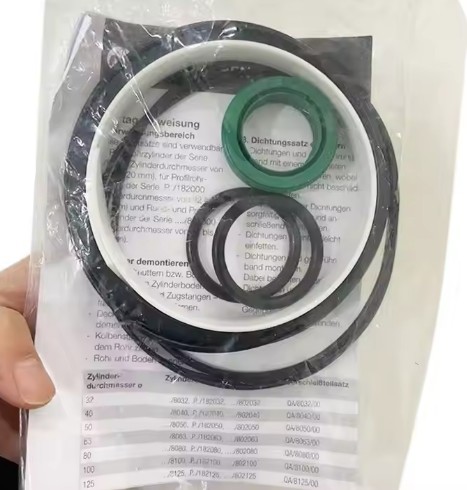

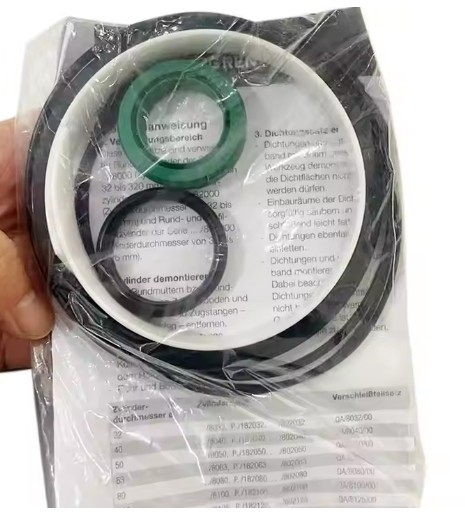

NORGREN Ремонтные наборы Сервисные наборы QA/8100/00 для автоматической промышленности

IMI Norgren

могут быть использованы для цилиндров с круглым стволом серии.../8000 (размеры цилиндров от 32 до 320 мм), для цилиндров с профильным стволом серии.P./182000 (для цилиндров размером от 32 до 125 мм) и для круглых и профильных цилиндров с бочками серии..../802000 (с цилиндрами от 32 до 125 мм). 2.Разборка цилиндра- Распустите все орехи или винты на обеих сторонах цилиндра и снимите их, а также .- Удалить крышку переднего конца.- Удалить сборку поршневого стержня из ствола.- Отделить ствол и заднее крышко.Замена деталей- Разобрать все уплотнения и если применимо кольцо износа с помощью подходящих инструментов и с осторожностью, чтобы не повредить уплотнительные поверхности.- тщательно очистить все места для установки уплотнений и затем слегка смазать их.- Также все новые уплотнения должны быть слегка смазаны.- устанавливать новые уплотнения и носить кольца, не повреждая уплотнения и уплотнительных поверхностейПри необходимости необходимо использовать подходящий инструмент сборки. 4. сборка цилиндра.- Наполните жировую камеру за уплотнением поршневого стержня в передней части крышки и нанесите тонкий слой жира на проезжую поверхность поршня.- Прикрепите ствол к заднему крыльцу и поверните профильный ствол в желаемую ориентацию, если это применимо.- Вставьте сборку поршневого стержня в ствол с осторожностью, чтобы не повредить никакие уплотнения.- Осторожно сдвините переднюю крышку на поршневый стержень, чтобы не повредить уплотнитель поршневого стержня..- Если цилиндр имеет шнурки, закрутить шнурки шнурков на короткие нитки шнурков и вставить их в конечную крышку. Положить оставшиеся шнурки шнурков в другую конечную крышку.Затягивайте орехи поперечно к указанному крутящему моменту.- Если цилиндр имеет винты для натягивания прутков, затягивайте их поперечно на обоих конечных крышках до указанного крутящего момента.- Проверьте цилиндр на наличие утечки (соединение переднего крышка/заднего крышка с стволом,уплотнение поршневого стержня) 5Необходимое масло: Используйте только масло из упаковки жира, приведенной в этом запасном наборе.
