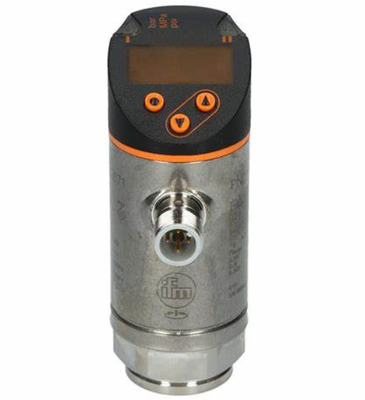

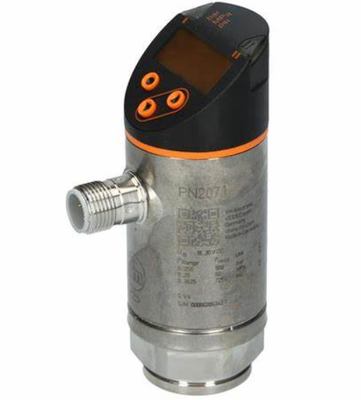

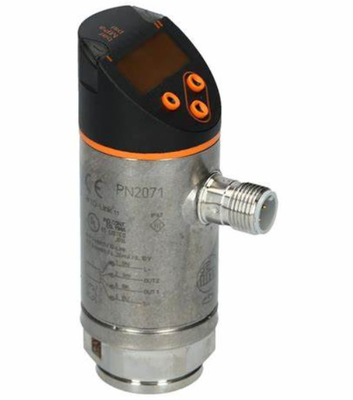

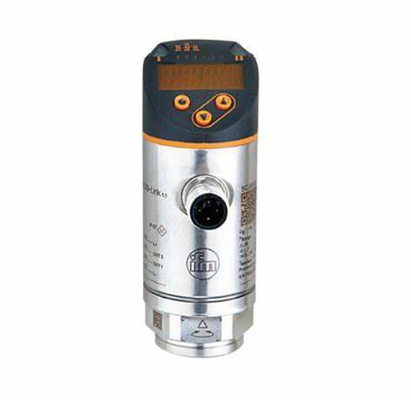

характеристики продукта |
Количество входов и выходов |
Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Диапазон измерения |
| 0...250 бар |
0...3625 фунтов на кв. дюйм |
0...25 МПа |
|
Технологическое соединение |
резьбовое соединение G 1/4 Внутренняя резьба (DIN EN ISO 1179-2) |
Приложение |
Система |
позолоченные контакты |
Измерительный элемент |
металлический тонкопленочный элемент |
Приложение |
для промышленного применения |
СМИ |
жидкости и газы |
Температура среды [°C] |
-25...80 |
Мин. разрывное давление |
| 1200 бар |
17400 фунтов на кв. дюйм |
120 МПа |
|
Номинальное давление |
| 500 бар |
7250 фунтов на кв. дюйм |
50 МПа |
|
Сопротивление вакууму [мбар] |
-1000 |
Тип давления |
относительное давление |
Электрические данные |
Рабочее напряжение [В] |
18...30 постоянного тока; (до SELV/PELV) |
Потребляемый ток [мА] |
< 35 |
Мин. сопротивление изоляции [МОм] |
100; (500 В постоянного тока) |
Класс защиты |
III |
Защита от обратной полярности |
да |
Время задержки включения [с] |
0.3 |
Интегрированный сторожевой таймер |
да |
Входы/выходы |
Количество входов и выходов |
Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы |
Общее количество выходов |
2 |
Выходной сигнал |
коммутационный сигнал; аналоговый сигнал; IO-Link; (настраиваемый) |
Проектирование электрооборудования |
ПНП/НПН |
Количество цифровых выходов |
2 |
Функция вывода |
нормально открытый / закрытый; (настраивается) |
Макс. падение напряжения на выходе переключения постоянного тока [В] |
2 |
Постоянный номинальный ток коммутационного выхода постоянного тока [мА] |
250 |
Частота переключения постоянного тока [Гц] |
< 500 |
Количество аналоговых выходов |
1 |
Аналоговый токовый выход [мА] |
4...20; (масштаб 1:5) |
Макс. нагрузка [Ом] |
500 |
Аналоговый выход напряжения [В] |
0...10; (масштабируется 1:5) |
Мин. сопротивление нагрузки [Ом] |
2000 |
Защита от короткого замыкания |
да |
Тип защиты от короткого замыкания |
да (без фиксации) |
Защита от перегрузки |
да |
Диапазон измерения/установки |
Диапазон измерения |
| 0...250 бар |
0...3625 фунтов на кв. дюйм |
0...25 МПа |
|
Аналоговая начальная точка |
| 0...200 бар |
0...2900 фунтов на кв. дюйм |
0...20 МПа |
|
Аналоговая конечная точка |
| 50...250 бар |
725...3625 фунтов на кв. дюйм |
5...25 МПа |
|
Заводская настройка / CMPT = 2 |
Заданное значение SP |
| 1,5...250 бар |
25...3625 фунтов на кв. дюйм |
0,15...25 МПа |
|
Сброс точки rP |
| 0,5...249 бар |
10...3610 фунтов на кв. дюйм |
0,05...24,9 МПа |
|
Мин. разница между SP и rP |
| 1,5 бар |
15 фунтов на квадратный дюйм |
0,15 МПа |
|
В шагах от |
| 0,5 бар |
5 фунтов на квадратный дюйм |
0,05 МПа |
|
Статус_B Высокое разрешение / CMPT = 3 |
Заданное значение SP |
| 1,6...250 бар |
23...3626 фунтов на кв. дюйм |
0,16...25 МПа |
|
Сброс точки rP |
| 0,5...249 бар |
8...3611 фунтов на кв. дюйм |
0,05...24,9 МПа |
|
Мин. разница между SP и rP |
| 1,1 бар |
15 фунтов на квадратный дюйм |
0,11 МПа |
|
В шагах от |
| 0,1 бар |
1 фунт на квадратный дюйм |
0,01 МПа |
|
Точность/отклонения |
Точность точки переключения [% от диапазона] |
< ± 0,4; (Уменьшение 1:1) |
Повторяемость [% диапазона] |
< ± 0,1; (при колебаниях температуры < 10 К; Изменение 1:1) |
Отклонение характеристик [% от диапазона] |
< ± 0,25 (BFSL) / < ± 0,5 (LS); (Уменьшение 1:1; BFSL = прямая линия наилучшего соответствия; LS = настройка предельного значения) |
Отклонение гистерезиса [% от диапазона] |
< ± 0,1; (Уменьшение 1:1) |
Долгосрочная стабильность [% диапазона] |
< ± 0,05; (Отклонение 1:1; за 6 месяцев) |
Нулевая точка температурного коэффициента [% от диапазона / 10 К] |
0,2; (-25...80 °С) |
Диапазон температурного коэффициента [% от диапазона / 10 К] |
0,2; (-25...80 °С) |
Примечания по точности/отклонению |
Точность точки переключения, погрешность линейности по DNV GL: < ± 1%: < ± 1% |
Время реакции |
Время отклика [мс] |
< 1,5 |
Программируемое время задержки dS, dr [с] |
0...50 |
Значение процесса затухания dAP [с] |
0...4 |
Демпфирование аналогового выхода dAA [с] |
0...4 |
Макс. время отклика аналогового выхода [мс] |
3 |
Программное обеспечение/программирование |
Параметры настройки параметров |
гистерезис / окно; нормально открытый / закрытый; задержка включения/выключения; демпфирование; дисплейный блок; выход тока/напряжения |
Интерфейсы |
Интерфейс связи |
IO-Link |
Тип трансмиссии |
COM2 (38,4 кбод) |
Ревизия IO-Link |
1.1 |
стандарт SDCI |
МЭК 61131-9 |
Режим SIO |
да |
Требуемый класс главного порта |
A; (когда контакт 2 не подключен: B) |
Поддерживаемые DeviceID |
| Тип операции |
DeviceID |
| Заводская настройка / CMPT = 2 |
460 |
| Статус_B Высокое разрешение / CMPT = 3 |
639 |
|
Примечание |
| Для получения дополнительной информации см. PDF-файл IODD в разделе «Загрузки». |
|
Заводская настройка / CMPT = 2 |
Профили |
Интеллектуальный датчик: переменная данных процесса; идентификация устройства, диагностика устройства |
Мин. время цикла процесса [мс] |
2.3 |
Разрешение IO-Link давление [бар] |
0.1 |
Данные процесса IO-Link (циклические) |
| Функция |
длина бита |
| давление |
14 |
| двоичная коммутационная информация |
2 |
|
Функции IO-Link (ациклические) |
тег конкретного приложения |
Статус_B Высокое разрешение / CMPT = 3 |
Профили |
Интеллектуальный датчик ED2: цифровой измерительный датчик (0x000A), идентификация и диагностика (0x4000) |
Мин. время цикла процесса [мс] |
3 |
Разрешение IO-Link давление [бар] |
0.1 |
Данные процесса IO-Link (циклические) |
| Функция |
длина бита |
| давление |
16 |
| статус устройства |
4 |
| двоичная коммутационная информация |
2 |
|
Функции IO-Link (ациклические) |
тег конкретного приложения |
Условия эксплуатации |
Температура окружающей среды [°C] |
-25...80 |
Температура хранения [°C] |
-40...100 |
Защита |
IP65; IP67 |
Испытания/одобрения |
ЭМС |
| ДИН ЕН 61000-6-2 |
|
| ДИН ЕН 61000-6-3 |
|
|
Ударопрочность |
| ДИН ЕН 60068-2-27 |
50 г (11 мс) |
|
Устойчивость к вибрации |
| ДИН ЕН 60068-2-6 |
20 г (10...2000 Гц) |
|
Среднее время безотказной работы [лет] |
129 |
Одобрение UL |
|
Директива по оборудованию, работающему под давлением |
надежная инженерная практика; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные |
Вес [г] |
234,5 |
Жилье |
трубчатый |
Размеры [мм] |
Ø 34 / Д = 90,7 |
Материал |
нержавеющая сталь (630/1.4542/17-4 PH); нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
Материалы (смачиваемые части) |
нержавеющая сталь (630/1.4542/17-4 PH) |
Мин. циклы давления |
100 миллионов |
Момент затяжки [Нм] |
25...35; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и номинального давления) |

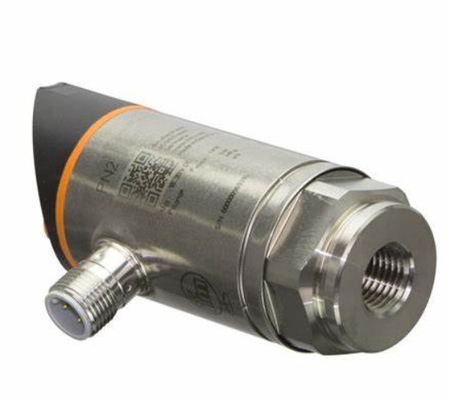

Технологическое соединение |
резьбовое соединение G 1/4 Внутренняя резьба (DIN EN ISO 1179-2) |
Интегрированный элемент ограничителя |
нет (можно модернизировать) |
Дисплеи/элементы управления |
Отображать |
| Дисплейный блок |
3 x светодиода, зеленые (бар, фунт/кв. дюйм, МПа) |
| Статус переключения |
2 x светодиода, желтые |
| Измеренные значения |
алфавитно-цифровой дисплей, красный/зеленый 4-значный |
|
Замечания |
Количество в упаковке |
1 шт. |
