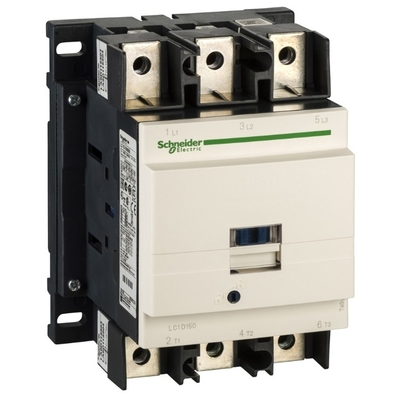

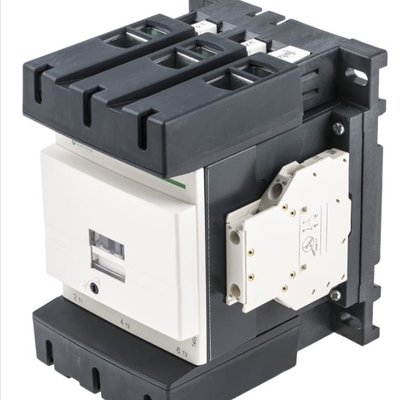

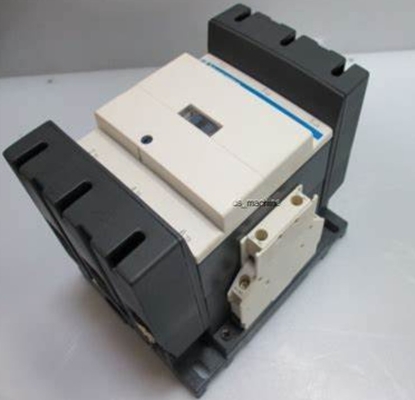

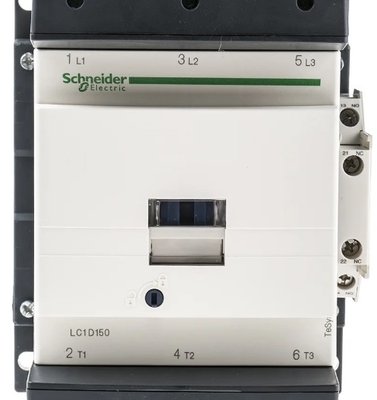

Контактник IEC, TeSys Deca, необратимый, 150A, 100HP при 480VAC, до 100kA SCCR, 3 фазы, 3 NO, 24VDC катушка, открытый стиль

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
Место происхождения Китай
Фирменное наименование Schneider
Сертификация CE
Номер модели LC1D150BD
Количество мин заказа 1
Цена USD$150
Упаковывая детали Картон
Время доставки 4-6 недель
Условия оплаты L/C, D/A, D/P, T/T, Western Union, MoneyGram
Поставка способности 500шт

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Диапазон TeSys Ассортимент продукции TeSys Deca
имя прибора короткое LC1D описание поляков 3P
Выделить

Контактник IEC 100 л.с.

,

Контактник 150A IEC

,

3-фазный контактор IEC
Оставьте сообщение
Характер продукции



Диапазон ТеСис
Ассортимент продукции ТеСис Дека
Тип продукта или компонента Контактор
Краткое имя устройства LC1D
применение контактора Резистивная нагрузка
Блок управления двигателем
Категория использования АС-3
АС-4
АС-1
АС-3е
описание полюсов 3П
[Ue] номинальное рабочее напряжение Силовая цепь <= 1000 В переменного тока 25...400 Гц
Силовая цепь <= 300 В постоянного тока
[Ie] номинальный рабочий ток 200 А (при <140,0000000000 °F (60 °C)) при <= 440 В переменного тока AC-1 для силовой цепи
150 А (при <140,0000000000 °F (60 °C)) при <= 440 В переменного тока AC-3 для силовой цепи
150 А (при <140,0000000000 °F (60 °C)) при <= 440 В переменного тока AC-3e для силовой цепи
[Uc] напряжение цепи управления 24 В постоянного тока
Дополнительный
Мощность двигателя кВт 40 кВт при 220...230 В переменного тока 50/60 Гц (АС-3)
75 кВт при 380...400 В переменного тока 50/60 Гц (АС-3)
80 кВт при 415...440 В переменного тока 50/60 Гц (АС-3)
90 кВт при 500 В переменного тока, 50/60 Гц (AC-3)
100 кВт при 660...690 В переменного тока 50/60 Гц (АС-3)
75 кВт при 1000 В переменного тока, 50/60 Гц (AC-3)
22 кВт при 400 В переменного тока, 50/60 Гц (AC-4)
40 кВт при 220...230 В переменного тока 50/60 Гц (АС-3е)
75 кВт при 380...400 В переменного тока 50/60 Гц (АС-3е)
80 кВт при 415...440 В переменного тока 50/60 Гц (AC-3e)
90 кВт при 500 В переменного тока, 50/60 Гц (AC-3e)
100 кВт при 660...690 В переменного тока 50/60 Гц (АС-3е)
75 кВт при 1000 В переменного тока, 50/60 Гц (AC-3e)
Максимальная мощность в лошадиных силах 40 л.с. при 200/208 В переменного тока 50/60 Гц для 3-фазных двигателей
50 л.с. при 230/240 В переменного тока 50/60 Гц для 3-фазных двигателей
100 л.с. при 460/480 В переменного тока 50/60 Гц для 3-фазных двигателей
125 л.с. при 575/600 В переменного тока 50/60 Гц для 3-фазных двигателей
Код совместимости LC1D
Состав полюсного контакта 3 НЕТ
Защитное покрытие С
[Ith] условный тепловой поток свободного воздуха 200 А (при 140,0000000000 °F (60 °C)) для силовой цепи
Номинальная включающая способность Irms 140 А переменного тока для сигнальной цепи в соответствии с IEC 60947-5-1
250 А постоянного тока для сигнальной цепи в соответствии с IEC 60947-5-1
1660 А при 440 В для силовой цепи в соответствии с МЭК 60947
Номинальная отключающая способность 1400 А при 440 В для силовой цепи в соответствии с IEC 60947
[Icw] номинальный кратковременно выдерживаемый ток 250 А 104,0000000000 °F (40 °C) - 10 мин для силовой цепи
580 А 104,0000000000 °F (40 °C) - 1 мин для силовой цепи
1200 А 104,0000000000 °F (40 °C) - 10 с для силовой цепи
1400 А 104,0000000000 °F (40 °C) - 1 с для силовой цепи
100 А - 1 с для цепи сигнализации
120 А - 500 мс для цепи сигнализации
140 А - 100 мс для цепи сигнализации
Соответствующий номинал предохранителя 10 А gG для сигнальной цепи в соответствии с IEC 60947-5-1
315 А gG при <= 690 В тип координации 1 для силовой цепи
250 А gG при <= 690 В координация типа 2 для силовой цепи
Средний импеданс 0,6 мОм - Ith 200 А 50 Гц для силовой цепи
Рассеиваемая мощность на полюс 24 Вт АС-1
13,5 Вт АС-3
13,5 Вт AC-3e
[Ui] номинальное напряжение изоляции Силовая цепь 600 В CSA
Силовая цепь 600 В UL
Силовая цепь 1000 В IEC 60947-4-1
Сигнальная цепь 690 В IEC 60947-1
Сигнальная цепь 600 В CSA
Сигнальная цепь 600 В UL
Категория перенапряжения III
Степень загрязнения 3
[Uimp] номинальное импульсное выдерживаемое напряжение 8 кВ МЭК 60947
Уровень надежности безопасности B10d = 684932 циклов контактора с номинальной нагрузкой EN/ISO 13849-1
B10d = 10000000 циклов контактора с механической нагрузкой EN/ISO 13849-1
Механическая прочность 8 Мциклов
Электрическая прочность 0,85 Мциклов 150 А AC-3 <= 440 В
1 Мцикл 200 А AC-1 <= 440 В
0,85 Мциклов 150 А AC-3e <= 440 В
Тип цепи управления стандарт постоянного тока
Технология катушек Со встроенным устройством подавления
Пределы напряжения цепи управления 0,75...1,2 Uc -40,0000000000…131,0000000000 °F (-40…55 °C) рабочий постоянный ток
0,15...0,4 Uc -40,0000000000…158,0000000000 °F (-40…70 °C) выпадение постоянного тока
1...1,2 Uc 131,0000000000…158,0000000000 °F (55…70 °C) рабочий постоянный ток
Пусковая мощность в Вт 270…365 Вт 68,0000000000 °F (20 °C))
Потребляемая мощность в режиме удержания в Вт 2,4…5,1 Вт 68,0000000000 °F (20 °C)
Время работы 20...35 мс закрытие
40...75 мс открытие
Постоянная времени 25 мс
Максимальная скорость работы 1200 цикл/ч 140,0000000000 °F (60 °C)
Максимальная скорость работы 1200 циклов/ч при 60 °C
Соединения - клеммы Цепь управления: винтовые зажимы 2 0,002…0,004 дюйма² (1…2,5 мм²) - жесткость кабеля: гибкий с кабельным наконечником
Цепь управления: винтовые зажимы 1 0,002…0,004 дюйма² (1…2,5 мм²) - жесткость кабеля: гибкий с кабельным наконечником
Цепь управления: винтовые зажимы 1 0,002…0,004 дюйма² (1…2,5 мм²) - жесткость кабеля: гибкий без наконечника кабеля
Цепь управления: винтовые зажимы 2 0,002…0,004 дюйма² (1…2,5 мм²) - жесткость кабеля: гибкий без наконечника кабеля
Цепь управления: винтовые зажимы 1 0,002…0,004 дюйма² (1…2,5 мм²) - жесткость кабеля: сплошной без наконечника кабеля
Цепь управления: винтовые зажимы 2 0,002…0,004 дюйма² (1…2,5 мм²) - жесткость кабеля: сплошной без наконечника кабеля
Силовая цепь: разъем 1 0,02…0,2 дюйма² (10…120 мм²) - жесткость кабеля: гибкий без наконечника кабеля
Силовая цепь: разъем 2 0,02…0,08 дюйма² (10…50 мм²) - жесткость кабеля: гибкий без наконечника кабеля
Силовая цепь: разъем 1 0,02…0,2 дюйма² (10…120 мм²) - жесткость кабеля: гибкий с кабельным наконечником
Силовая цепь: разъем 2 0,02…0,08 дюйма² (10…50 мм²) - жесткость кабеля: гибкий с кабельным наконечником
Силовая цепь: разъем 1 0,02…0,2 дюйма² (10…120 мм²) - жесткость кабеля: сплошной без наконечника кабеля
Силовая цепь: разъем 2 0,02…0,08 дюйма² (10…50 мм²) - жесткость кабеля: сплошной без наконечника кабеля
Момент затяжки Цепь управления 10,6 фунт-сила-дюйм (1,2 Нм) винтовые зажимы плоские Ø 6 мм
Цепь управления 10,6 фунт-сила-дюйм (1,2 Нм) винтовые зажимы
Силовая цепь 106,2 фунт-силы на дюйм (12 Нм) разъем шестигранный 0,2 дюйма (4 мм)
Цепь управления 10,6 фунт-сила-дюйм (1,2 Нм) винтовые зажимы pozidriv № 2
Вспомогательный контактный состав 1 НО + 1 НЗ
Тип вспомогательных контактов Механически связанный 1 НО + 1 НЗ IEC 60947-5-1
Зеркальный контакт 1 НЗ IEC 60947-4-1
Частота цепи сигнализации 25...400 Гц
Минимальное коммутируемое напряжение 17 В для сигнальной цепи
Минимальный ток переключения 5 мА для сигнальной цепи
Изоляционное сопротивление > 10 МОм для сигнальной цепи
Неперекрывающееся время 1,5 мс при отключении питания между нормально замкнутым и нормально разомкнутым контактом
1,5 мс при подаче питания между нормально замкнутым и нормально разомкнутым контактом
Монтажная поддержка Железнодорожный
Тарелка
Среда
Стандарты CSA C22.2 № 14
EN 60947-4-1
МЭК 60947-4-1
МЭК 60335-1:Пункт 30.2
МЭК 60335-2-40: Приложение JJ
UL 60335-2-40: Приложение JJ
УЛ 60947-4-1
CSA C22.2 № 60947-4-1
JIS C8201-4-1
Сертификация продукции УЛ
КСС
КСА
СЕ
УКСА
морской
ЕАС
Степень защиты IP IP20 передняя панель IEC 60529
Защитная обработка ТИЭК 60068-2-30
Климатическая стойкость IACS E10 воздействие влажного тепла
Допустимая температура окружающего воздуха вокруг устройства -40,0000000000…140,0000000000 °F (-40…60 °C)
140,0000000000…158,0000000000 °F (60…70 °C) со снижением номинальных характеристик
Рабочая высота 0...9842,52 фута (0...3000 м)
Огнестойкость 1562,0000000000 °F (850 °C) МЭК 60695-2-1
Огнестойкость V1 соответствует UL 94
Механическая прочность Вибрации контактора разомкнуты (2 Гн, 5...300 Гц)
Вибрации контактора замкнуты 4 Гн, 5...300 Гц)
Удары контактора замкнуты 15 Гн в течение 11 мс)
Удары контактора разомкнуты (6 Гн в течение 11 мс)
Высота 6,2 дюйма (158 мм)
Ширина 4,7 дюйма (120 мм)
Глубина 5,4 дюйма (136 мм)
Вес нетто 5,5 фунтов (США) (2,5 кг)
Подробности заказа и доставки
Категория US10I1222359
График скидок 0И12
GTIN 3389110475982
Возвратность Да
Страна происхождения фр.
Упаковочные единицы
Тип единицы упаковки 1 ПСЕ
Количество единиц в упаковке 1 1
Высота пакета 1 6,9 дюйма (17,5 см)
Ширина пакета 1 7,5 дюймов (19 см)
Длина пакета 1 8,5 дюймов (21,5 см)
Вес упаковки 1 5,454 фунта (США) (2,474 кг)
Тип единицы упаковки 2 С06
Количество единиц в пакете 2 27
Высота пакета 2 29,5 дюймов (75 см)
Ширина пакета 2 23,6 дюйма (60 см)
Длина пакета 2 31,5 дюйма (80 см)
Вес упаковки 2 175,925 фунтов (США) (79,798 кг)
