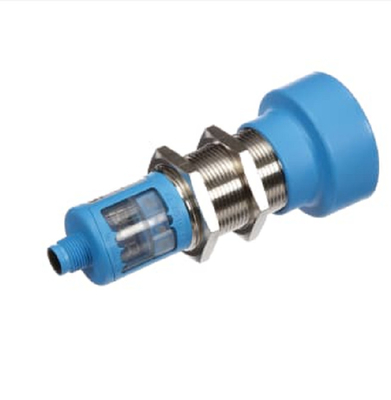

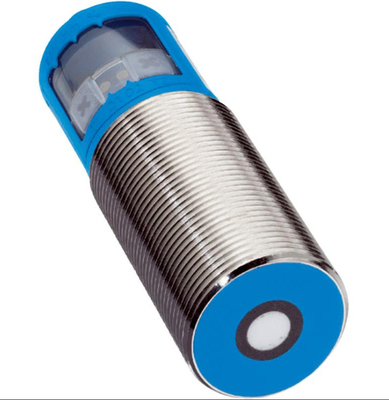

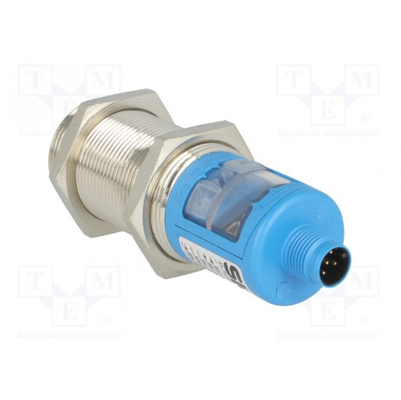

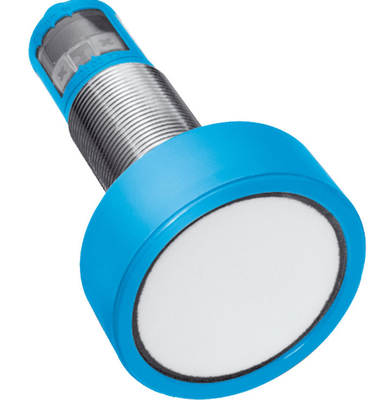

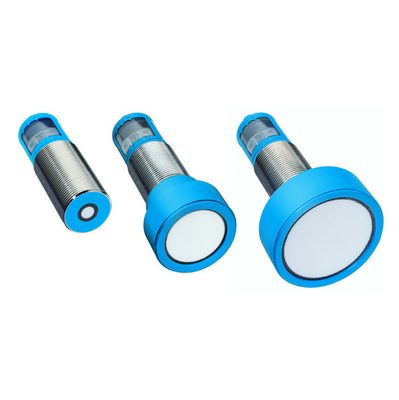

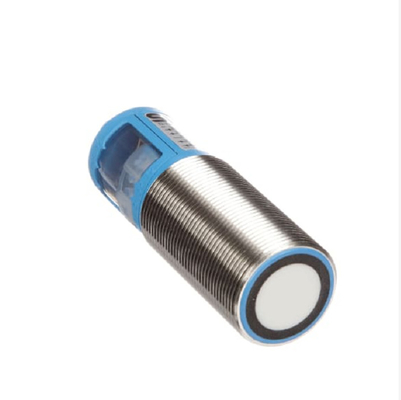

Ультразвуковые датчики расстояния UM30-212113 UM30-215113 UM30-215115 UM30-214114 UM30-214118 UM30-211113

Подробные технические данные Механика/электроника Напряжение питания Vs DC 9 V... 30 V 1) 2) Потребление энергии ≤ 2.4 W 3) Время инициализации < 300 мс Конструкция Цилиндрический корпус, PBT, ультразвуковой преобразователь: полиуретановая пена, стеклянная эпоксидная смола) Размер нитки M30 x 1.5 Тип соединения Мужской разъем, M12, 5-прикольный индикационный светодиодный дисплей,2 x Светодиод Вес 210 г Ось передачи Прямые размеры (W x H x D) 47.5 мм х 47.5 мм х 102 мм Ограничение корпуса IP65 / IP67 Класс защиты III 1) Предельные значения, защищенные от обратной полярности Работа в защищенной сети с коротким замыканием: максимум 8 А, класс 2. 2) 15 В...30 В при использовании аналогового выхода напряжения. 3) Без нагрузки. Параметры, связанные с безопасностью MTTFD 101 год DCavg 0% Производительность Рабочий диапазон, ограничивающий диапазон 350 мм... 3400 мм, 5,000 мм Цель Природные объекты 1) По отношению к текущему измеренному значению3) Компенсация температуры может быть отключена, без компенсации температуры: 0,17 % / K.4) Последующее сглаживание аналогового выходаВ зависимости от применения, может увеличить время отклика до 200%.49Улутразвуковые датчики расстояния разрешение ≥ 0,18 мм Повторяемость ± 0.15 % 1) Accuracy ± 1 % 2) 3) Temperature compensation ✔ Response time 180 ms 4) Switching frequency 4 Hz Output time 43 ms Ultrasonic frequency (typical) 120 kHz Detection area (typical) See diagrams Additional function Adjustable operating modes: Switching point (DtO) / Switching window/Background (ObSB) Teach-in of digital output Set levels of digital outputs Invertable digital output Set on delay digital output Teach-in of analog output Scaling of analog outputs Invertable analog output Automatic selection of analog current or voltage output Synchronization of up to 50 sensors Multiplexing: без перекрестного разговора до 50 датчиков Регулируемые фильтры измерений: Measured value filters/Filter strength/Foreground suppression/Detection area/Sensitivity and sound beam Display (can be deactivated) Reset to factory default 1) In relation to the current measured value3) Компенсация температуры может быть отключена, без компенсации температуры: 0,17 % / K.4) Последующее сглаживание аналогового выхода, в зависимости от применения, может увеличить время отклика до 200%. Interfaces Digital output Number 1 1) Type PNP Maximum output current IA ≤ 200 mA Analog output Number 1 Type Current output / voltage output Function Automatic selection of analog current or voltage output dependent on load Current 4 mA ... 20 mA, ≤ 500 Ω 2) Напряжение 0 V... 10 V, ≥ 100.000 Ω Разрешение 12 бит Многофункциональный вход (MF) 1 x MF Гистереза 50 мм 1) PNP: HIGH = VS - (< 2 V) / LOW = 0 V. 2) Для 4 mA...20 mA и Vs ≤ 20 V максимум. нагрузка ≤ 100 Ω. Данные об окружающей среде Температура окружающей среды, эксплуатация ¥25 °C... +70 °C Температура окружающей среды, хранение ¥40 °C... +85 °C 2024-06-27 07:49:40 | Product data sheet Subject to change without notice ULTRASONIC DISTANCE SENSORS | SICK 3 A B C D E F H I J K L M N O P Q R S T UM30-214118 | UM30 ULTRASONIC DISTANCE SENSORS Classifications ECLASS 5.0 27270804 ЭКЛАСС 5.1.4 27270804 ECLASS 6.0 27270804 ECLASS 6.2 27270804 ECLASS 7.0 27270804 ECLASS 8.0 27270804 ECLASS 8.1 27270804 ECLASS 9.0 27270804 ECLASS 10.0 27270804 ECLASS 11.0 27270804 ECLASS 12.0 27272806 ЕТМ 5.0 EC001846 ETIM 6.0 EC001846 ETIM 7.0 EC001846 ETIM 8.0 EC001846 EC001846 EC001846 UNSPSC 16.0901 41111960 Размерный рисунок (размеры в мм (дюймах)) UM30-214 3 3 2 102 (4.02) 69 (2.72) 33 (1.30) 19.5 (0.77) Ø 47.5 (1.87) M30 x 1.5 5 (0.20) 5 (0.20) 1 11 (0.43) M12 x 1 1 Соединение 2 Дисплей 3 Монтажные гайки, SW 36 мм Тип соединения 1 2 4 3 5 4 УЗИ ДИСТАНЦИОННЫЕ СЕНСОРЫ:49Схема соединения UM30-21x118 соединитель M12,5-прикольный L+ Q/ ̄Q 1 4 brn blk QA wht 2 3 M blu gra 5 Sync/Multi1 1 Синхронизация и мультиплексный режим, Связь Connect+ Возможное регулирование 2 4 4 5 5 T1 D1 D2 T2 2 Дисплей 4 Элементы управления 5 Показатели состояния 2024-06-27 07:49Продукция подлежит изменению без предварительного уведомления УЗИ ДИСЕНСОРЫ ДАЛОКИ600 (63.00) 2,400 (94.49) 2,400 (94.49) 1,600 (63.00) 800 (31.50) 800 (31.50) 0 Площадь обнаружения в мм (дюйма) 3 4 5 2 0 800 (31.50) 2,400 (94.49) 1,600 (63.00) 3,200 (125.98) 4,000 (157.48) 5,600 (220.47) 4,800 (188).98) Площадь обнаружения в мм (дюймах) 1 1 Диапазон обнаружения зависит от свойств отражения, размера и выравнивания объекта 2 Ограничительный диапазон 3 Операционный диапазон 4 Пример объекта:выровненная пластина 500 мм х 500 мм
