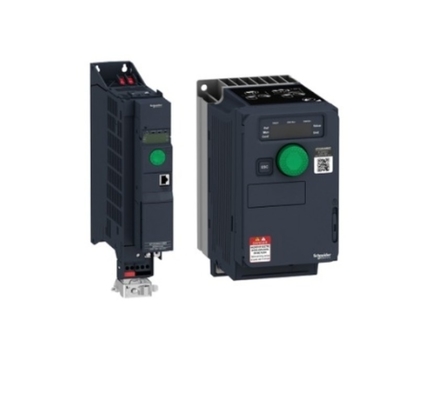

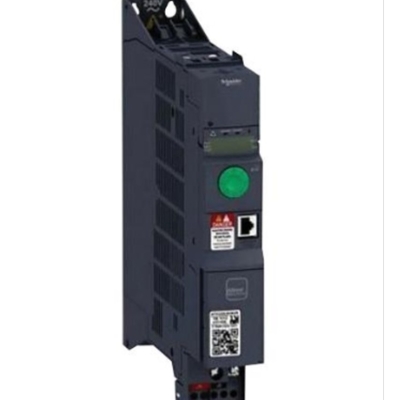

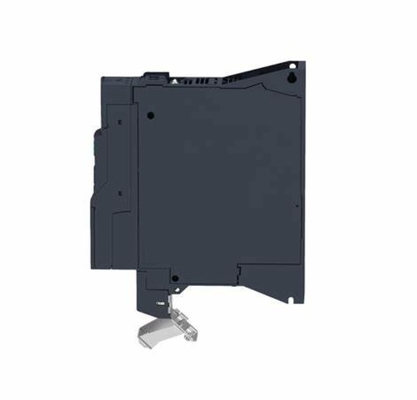

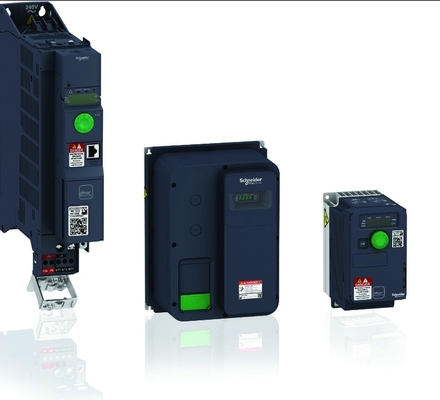

Schneider Variable Speed Drive, Altivar Machine ATV320, 0,75 кВт, от 380 до 500 В, 3 фазы Книга
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Schneider |
| Сертификация | CE |
| Номер модели | ATV320U07N4B |
| Количество мин заказа | 1 |
| Цена | USD$130 |

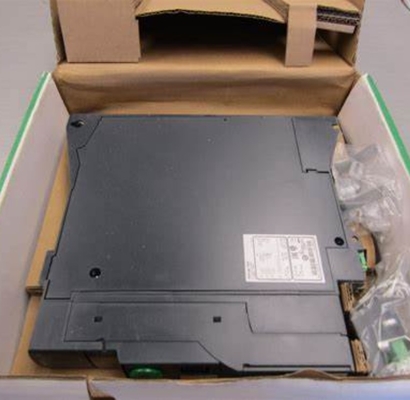

| Упаковывая детали | Картон |
| Время доставки | В наличии |
| Условия оплаты | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Поставка способности | 500шт |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Ассортимент продукции | Машина ATV320 Altivar | Вариант | Стандартная версия |
|---|---|---|---|
| формат привода | книга | Устанавливать режим | Установка шкафа |
| Выделить | 3-фазный двигатель с переменной скоростью Schneider,00 |
||
Характер продукции
| Ассортимент продукции | Altivar Машина ATV320 |
|---|---|
| Тип продукта или компонента | Вариатор |
| Применение конкретного продукта | Сложные машины |
| вариант | Стандартная версия |
| Формат диска | Книга |
| Режим монтажа | Крепление для шкафа |
| Протокол коммуникационного порта | Modbus последовательный CANopen |
| Опциональная карта | Модуль связи, CANopen модуль связи, EtherCAT модуль связи, Profibus DP V1 модуль связи, PROFINET модуль связи, Ethernet Powerlink модуль связи, EtherNet/IP модуль связи, DeviceNet |
| [Us] номинальное напряжение питания | 380...500 В - 15...10 % |
| Номинальный выходной ток | 2,3 А |
| Мощность двигателя кВт | 0,75 кВт, тяжелый режим работы |
| Фильтр ЭМС | Встроенный фильтр ЭМС класса C2 |
| Степень защиты IP | IP20 |
| Дискретный входной номер | 7 |
|---|---|
| Тип дискретного входа | STO безопасное отключение крутящего момента, 24 В пост. тока, 1,5 кОм Логические входы DI1...DI6, 24 В пост. тока (30 В) DI5 программируется как импульсный вход 0…30 кГц, 24 В пост. тока (30 В) |
| Дискретная входная логика | Положительная логика (источник) Отрицательная логика (раковина) |
| Номер дискретного выхода | 3 |
| Тип дискретного выхода | Открытый коллектор DQ+ 0…1 кГц 30 В постоянного тока 100 мА Открытый коллектор DQ- 0…1 кГц 30 В постоянного тока 100 мА |
| Номер аналогового входа | 3 |
| Тип аналогового входа | Напряжение AI1 0...10 В постоянного тока 30 кОм 10 бит AI2 биполярное дифференциальное напряжение +/- 10 В постоянного тока 30 кОм 10 бит Ток AI3 0...20 мА (или 4-20 мА, x-20 мА, 20-x мА или другие шаблоны по конфигурации) 250 Ом 10 бит |
| Номер аналогового выхода | 1 |
| Тип аналогового выхода | Программно-конфигурируемый ток AQ1 0...20 мА 800 Ом 10 бит Программно-конфигурируемое напряжение AQ1 0...10 В постоянного тока 470 Ом 10 бит |
| Тип релейного выхода | Конфигурируемая релейная логика R1A 1 НО 100000 циклов Конфигурируемая релейная логика R1B 1 NC 100000 циклов Конфигурируемая релейная логика R1C Конфигурируемая релейная логика R2A 1 НО 100000 циклов Конфигурируемая релейная логика R2C |
| Максимальный коммутируемый ток | Релейный выход R1A, R1B, R1C резистивный, cos phi = 1 3 A 250 В переменного тока Релейный выход R1A, R1B, R1C резистивный, cos phi = 1 3 A 30 В постоянного тока Релейный выход R1A, R1B, R1C, R2A, R2C индуктивный, cos phi = 0,4 7 мс 2 A 250 В переменного тока Релейный выход R1A, R1B, R1C, R2A, R2C индуктивный, cos phi = 0,4 7 мс 2 A 30 В постоянного тока Релейный выход R2A, R2C резистивный, cos phi = 1 5 A 250 В переменного тока Релейный выход R2A, R2C резистивный, cos phi = 1 5 A 30 В постоянного тока |
| Минимальный ток переключения | Релейный выход R1A, R1B, R1C, R2A, R2C 5 мА 24 В постоянного тока |
| Метод доступа | Подчиненный CANopen |
| возможна работа в 4 квадрантах | Истинный |
| Профиль управления асинхронным двигателем | Соотношение напряжение/частота, 5 баллов Управление вектором потока без датчика, стандартное Соотношение напряжение/частота - Энергосбережение, квадратичная зависимость U/f Управление вектором потока без датчика - Энергосбережение Соотношение напряжение/частота, 2 балла |
| Профиль управления синхронным двигателем | Векторный контроль без датчика |
| Кратковременный избыточный крутящий момент | 170…200 % номинального крутящего момента двигателя |
| Максимальная выходная частота | 0,599 кГц |
| Пандусы ускорения и замедления | Линейный У С КУС Переключение рампы Адаптация рампы ускорения/замедления Автоматическая остановка ускорения/замедления с впрыском постоянного тока |
| Компенсация скольжения двигателя | Автоматический, независимо от нагрузки Регулируется 0...300 % Недоступно в соотношении напряжение/частота (2 или 5 точек) |
| Частота переключения | 2...16 кГц регулируемый 4...16 кГц с коэффициентом снижения |
| Номинальная частота переключения | 4 кГц |
| Торможение до полной остановки | С помощью инъекции постоянного тока |
| Встроенный тормозной прерыватель | Истинный |
| Ток линии | 3,6 А 380 В, тяжелый режим) 2,7 А 500 В, тяжелый режим) |
| Максимальный входной ток на фазу | 3,6 А |
| Максимальное выходное напряжение | 500 В |
| Полная мощность | 2,3 кВА 500 В для тяжелых условий эксплуатации) |
| Частота сети | 50-60 Гц |
| Относительный симметричный допуск частоты сети | 5 % |
| Перспективная линия Isc | 5 кА |
| Ток базовой нагрузки при высокой перегрузке | 3,0 А |
| Рассеиваемая мощность в Вт | Вентилятор 31 Вт 380 В 4 кГц |
| С функцией безопасности Safely Limited Speed (SLS) | Истинный |
| С функцией безопасности Безопасное управление торможением (SBC/SBT) | ЛОЖЬ |
| С функцией безопасности Safe Operating Stop (SOS) | ЛОЖЬ |
| С функцией безопасности Safe Position (SP) | ЛОЖЬ |
| С функцией безопасности Безопасная программируемая логика | ЛОЖЬ |
| С функцией безопасности Safe Speed Monitor (SSM) | ЛОЖЬ |
| С функцией безопасности Safe Stop 1 (SS1) | Истинный |
| С функцией безопасной остановки 2 (SS2) | ЛОЖЬ |
| С функцией безопасности Безопасное отключение крутящего момента (STO) | Истинный |
| С функцией безопасности Safely Limited Position (SLP) | ЛОЖЬ |
| С функцией безопасности Safe Direction (SDI) | ЛОЖЬ |
| Тип защиты | Входная фаза обрывает привод Перегрузка по току между выходными фазами и заземляющим приводом Защита от перегрева привода Короткое замыкание между фазами двигателя привода Тепловая защита привода |
| Ширина | 1,8 дюйма (45,0 мм) |
| Высота | 12,8 дюйма (325,0 мм) |
| Глубина | 9,6 дюйма (245,0 мм) |
| Вес нетто | 5,5 фунтов (США) (2,5 кг) |
| Рабочее положение | Вертикально +/- 10 градусов |
|---|---|
| Сертификация продукции | СЕ ATEX НОМ ГОСТ ЕАС РКМ КС |
| маркировка | СЕ ATEX УЛ КСА ЕАС РКМ |
| Стандарты | МЭК 61800-5-1 |
| Электромагнитная совместимость | Испытание на устойчивость к электростатическому разряду, уровень 3 IEC 61000-4-2 Испытание на устойчивость к излучаемому радиочастотному электромагнитному полю, уровень 3 IEC 61000-4-3 Испытание на устойчивость к быстрым электрическим переходным процессам/импульсам, уровень 4 IEC 61000-4-4 Испытание на устойчивость к импульсным перенапряжениям 1,2/50 мкс - 8/20 мкс, уровень 3 IEC 61000-4-5 Проведено испытание на устойчивость к радиочастотам уровня 3 IEC 61000-4-6 Испытание на устойчивость к провалам и прерываниям напряжения IEC 61000-4-11 |
| Экологический класс (при эксплуатации) | Класс 3C3 согласно IEC 60721-3-3 Класс 3S2 согласно IEC 60721-3-3 |
| Максимальное ускорение при ударном воздействии (при эксплуатации) | 150 м/с² при 11 мс |
| Максимальное ускорение при вибрационной нагрузке (во время работы) | 10 м/с² при 13...200 Гц |
| Максимальный прогиб при вибрационной нагрузке (во время работы) | 1,5 мм при 2...13 Гц |
| Допустимая относительная влажность (во время эксплуатации) | Класс 3K5 согласно EN 60721-3 |
| Объем охлаждающего воздуха | 2483,3 галлона/час (США) (9,4 м3/час) |
| Категория перенапряжения | III |
| Регулировочный контур | Регулируемый ПИД-регулятор |
| Точность скорости | +/- 10 % номинального скольжения от 0,2 Тн до Тн |
| Степень загрязнения | 2 |
| Температура окружающего воздуха при транспортировке | -13,0000000000…158,0000000000 °F (-25…70 °C) |
| Температура окружающего воздуха для эксплуатации | 14,0000000000…122,0000000000 °F (-10…50 °C) без снижения номинальных характеристик 122,0000000000…140,0000000000 °F (50…60 °C) с коэффициентом снижения номинальных характеристик |
| Температура окружающего воздуха для хранения | -13,0000000000…158,0000000000 °F (-25…70 °C) |
| Категория | US1CP4B22152 |
|---|---|
| График скидок | CP4B |
| GTIN | 3606480966408 |
| Возвратность | Да |
| Страна происхождения | ИДЕНТИФИКАТОР |
| Тип единицы упаковки 1 | ПСЕ |
|---|---|
| Количество единиц в упаковке 1 | 1 |
| Высота пакета 1 | 3,346 дюйма (8,500 см) |
| Ширина пакета 1 | 10,827 дюймов (27,500 см) |
| Длина пакета 1 | 12,795 дюймов (32,500 см) |
| Вес упаковки 1 | 5,172 фунта (США) (2,346 кг) |
| Тип единицы упаковки 2 | П06 |
| Количество единиц в пакете 2 | 24 |
| Высота пакета 2 | 29,528 дюймов (75,000 см) |
| Ширина пакета 2 | 23,622 дюйма (60,000 см) |
| Длина пакета 2 | 31,496 дюйма (80,000 см) |
| Вес упаковки 2 | 146,175 фунтов (США) (66,304 кг) |
