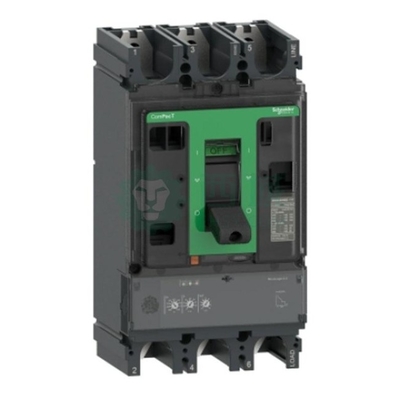

Schnerder C63N32D630 Выключатель ComPacT NSX630N, 50kA при 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 полюса 3d

  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
Место происхождения Китай
Фирменное наименование Schnerder
Сертификация CE
Номер модели C63N32D630
Количество мин заказа 1
Цена USD$400
Упаковывая детали Картон
Время доставки В наличии
Условия оплаты L/C, D/A, D/P, T/T, Western Union, MoneyGram
Поставка способности 500шт

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Диапазон ComPacT нового поколения Наименование продукта ComPacT NSX нового поколения
имя прибора короткое NSX630N описание поляков 3P
Описание защищенных столбов 3D
Выделить

3D выключатель ComPacT NSX630N

,

Выключатель 50 кА ComPacT NSX630N

,

MicroLogic 2.3 выключатель ComPacT NSX630N
Оставьте сообщение
Характер продукции

Главный
Диапазон ComPacT нового поколения
Наименование продукта ComPacT NSX нового поколения
Сокращенное название устройства NSX630N
тип продукта или компонента Выключатель
Применение устройства Распределение
Описание полюсов 3P
Описание защищенных столбов 3D
[В] номинальный ток 630 A при 40 °C
[Ue] номинальное рабочее напряжение 690 V переменный ток 50/60 Гц
Тип сети Кондиционер
Сетевая частота 50/60 Гц
Подходит для изоляции Да, соответствует EN/IEC 60947-2
Категория использования Категория А
[Icu] номинальная максимальная мощность прерывания короткого замыкания 85 kA Icu при 220/240 V AC 50/60 Hz в соответствии с IEC 60947-2
50 kA Icu при 380/415 V AC 50/60 Hz в соответствии с IEC 60947-2
42 kA Icu при 440 V AC 50/60 Hz в соответствии с IEC 60947-2
30 kA Icu при 500 V AC 50/60 Hz в соответствии с IEC 60947-2
22 kA Icu при 525 V AC 50/60 Hz в соответствии с IEC 60947-2
10 kA Icu при 660/690 V AC 50/60 Hz в соответствии с IEC 60947-2
50 кА при 480 В AC 50/60 Гц в соответствии с UL 508
Уровень производительности N 50 kA 415 В переменного тока
Наименование единицы поездки Микрологический 2.3
Технология единицы путешествия Электронный
Защитные функции Trip Unit ISoI
Тип контроля Переключаться
Режим установки выключателя Установлено
Дополнительная
[Ui] номинальное изоляционное напряжение 800 Вт переменный ток 50/60 Гц
[Uimp] номинальный импульс выдерживать напряжение 8 кВ
[Ics] номинальная пропускная способность к прерыванию короткого замыкания 85 кА при 220/240 В AC 50/60 Гц в соответствии с IEC 60947-2
50 кА при 380/415 Вт AC 50/60 Гц в соответствии с IEC 60947-2
42 кА при 440 В AC 50/60 Гц в соответствии с IEC 60947-2
30 кА при 500 В AC 50/60 Гц в соответствии с IEC 60947-2
11 кА при 525 В AC 50/60 Гц в соответствии с IEC 60947-2
10 кА при 660/690 Вт AC 50/60 Гц в соответствии с IEC 60947-2
Механическая долговечность 15000 циклов
Электрическая долговечность 8000 циклов при 440 В/2.
4000 циклов при 440 В
6000 циклов при 690 В/2.
2000 циклов при 690 В
Рассеивание мощности на столб 39.69 Вт
поддержка крепления Задняя панель
Положение крепления Горизонтальные и вертикальные
Плоская на спине.
Подключение вверх Передняя
соединение вниз Передняя
Протяженность соединения 45 мм
Тип защиты L: для защиты от перегрузки (долгое время)
Так: для защиты от короткого замыкания с фиксированной задержкой
I: для защиты от мгновенного короткого замыкания
Рейтинг единиц поездок 630 A при 40 °C
Тип регулировки длительного подъема Ir (теплозащита) Регулируемые 9 настроек
[Ir] диапазон регулировки длительной защиты 250...630 А
Тип корректировки задержки длительной защиты tr Установлено
[tr] диапазон корректировки задержки защиты на длительное время 400 с при 1,5 x Ir
16 с при 6 x Ir
11 с при 7,2 x Ir
тепловая память 20 минут до и после попадания
Тип регулировки подъема защиты на короткое время Isd Регулируемые 9 настроек
[isd] Диапазон регулировки скоростной защиты 1.5...10 x Ir
Тип корректировки задержки защиты короткого времени tsd Установлено
Мгновенное регулирование защиты типа II Установлено
[Ii] Мгновенный диапазон регулировки защиты 6900 А
Защита от утечки земли Без
Зона выборочного перекрытия ZSI Без
Количество слотов для электрических вспомогательных устройств 6 слотов
Местная сигнализация Светодиод мигающий (зеленый) для готовности к работе
LED 105 % Ir (красный) при перегрузке
LED 90 % Ir (оранжевый) для перегрузки
Ширина (W) 140 мм
Высота (H) 255 мм
Глубина (D) 110 мм
Чистая масса 6.2 кг
Экология
Стандарты EN/IEC 60947
Сертификация продукции ККК
ВВК
Морской
Категория перенапряжения Класс II
Класс защиты от электрических ударов Класс II
Степень загрязнения 3 в соответствии с IEC 60664-1
Степень защиты ПИ IP40 в соответствии с IEC 60529
IK степень защиты IK07 согласно IEC 62262
Температура окружающего воздуха для работы -25...70 °C
Температура окружающего воздуха для хранения -50...85 °C
Относительная влажность 0...95%
Операционная высота 0...2000 м без понижения
2000 м...5000 м с понижением
Объекты упаковки
Тип упаковки 1 ПЦЭ
Количество единиц в упаковке 1 1
Пакет 1 Высота 150,0 см
Пакет 1 Ширина 160,0 см
Пакет 1 Длина 290,5 см
Пакет 1 Вес 50,732 кг
Тип упаковки 2 S04
Количество единиц в упаковке 2 2
Пакет 2 Высота 300,0 см
Пакет 2 Ширина 400,0 см
Пакет 2 Длина 600,0 см
Пакет 2 Вес 12.318 кг
