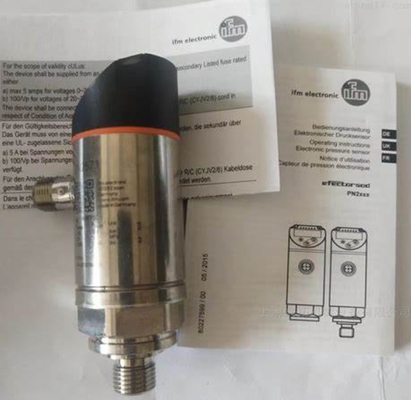

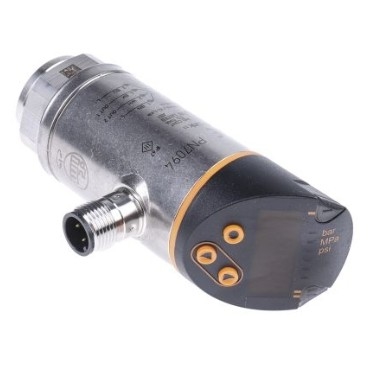

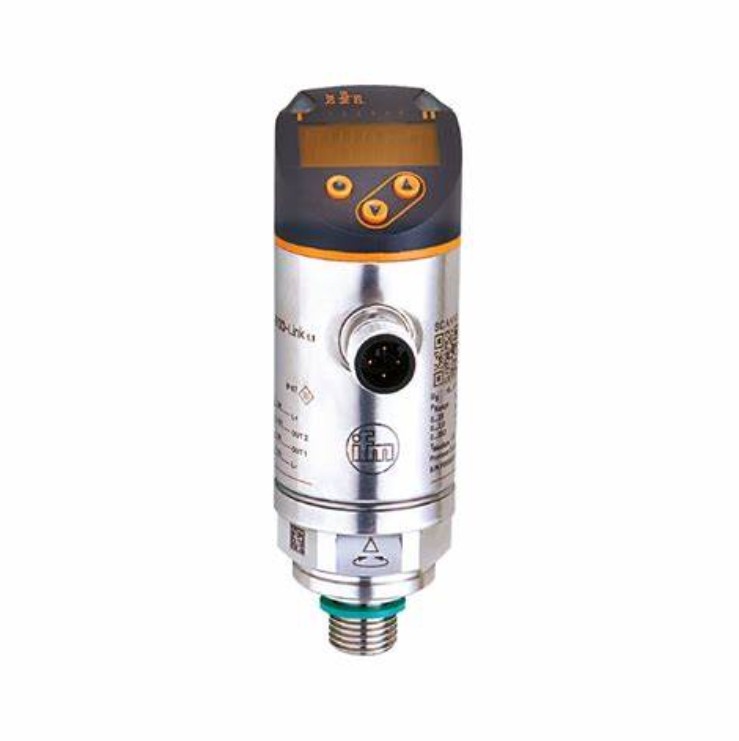

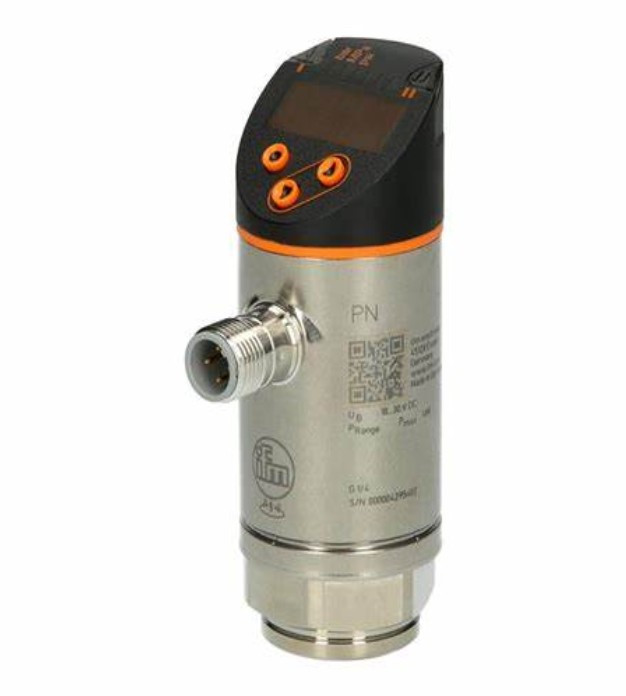

Датчик давления IFM с дисплеем PN2571 PN-250-SEG14-MFRKG/US/ /V

  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
Место происхождения Китай
Фирменное наименование IFM
Сертификация CE
Номер модели PN2571
Количество мин заказа 1
Цена USD$370
Упаковывая детали Картон
Время доставки 4-6 недель
Условия оплаты L/C, D/A, D/P, T/T, Western Union, MoneyGram

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Средняя температура [°C] - 25...80 Вакуумное сопротивление [mbar] - 1000
Время задержки включения Да, да. Общее количество выходов 2
Выделить

PN2571 Датчик давления с дисплеем

,

Датчик давления IFM с дисплеем

,

Датчик давления США с дисплеем
Оставьте сообщение
Характер продукции
Характеристики продукта
Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерений
0...250 бар 0...3625 psi 0...25 МПа
Соединение процесса с натяжкой G 1/4 внешняя натяжка (DIN EN ISO 1179-2); внутренняя натяжка:M5
Применение
Система позолоченные контакты
Измерительный элемент металлическая тонкопленочная ячейка
Применение для промышленных применений
СМИ жидкости и газы
Средняя температура [°C] - 25...80
Минутное давление взрыва
1200 бар 17400 psi 120 МПа
Нагрузка
500 бар 7250 psi 50 МПа
Вакуумное сопротивление [mbar] - 1000
Тип давления относительное давление
Электрические данные
Рабочее напряжение [V] 18...30 DC; (на SELV/PELV)
Потребление тока [mA] < 35
Минимальное сопротивление изоляции [MΩ] 100; (500 В постоянного тока)
Класс защиты III.
Защита от обратной полярности Да, да.
Время задержки включения питания [s] 0.3
Интегрированный сторожевой пёс Да, да.
Входы / выходы
Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов 2
Выходной сигнал переключательный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый)
Электрическая конструкция ПНП/НПН
Количество цифровых выходов 2
Функция выхода обычно открытое / закрытое; (конфигурируемое)
Максимальный выход переключателя с пониженным напряжением DC [V] 2
Постоянный номинальный ток выхода переключения DC [mA] 250
Переключательная частота DC [Hz] < 500
Количество аналоговых выходов 1
Аналоговый выходный ток [mA] 4- Что?20; (масштабируемый 1:5)
Максимальная нагрузка [Ω] 500
Аналоговое напряжение выхода [V] 0- Что?10; (масштабируемый 1:5)
Минимальное сопротивление нагрузке [Ω] 2000
Защита от короткого замыкания Да, да.
Тип защиты от короткого тока Да (без замыкания)
Защита от перегрузки Да, да.
Диапазон измерения/настройки
Диапазон измерений
0...250 бар 0...3625 psi 0...25 МПа
Аналоговый исходный пункт
0...200 бар 0...2900 psi 0...20 МПа
Аналоговая конечная точка
50...250 бар 725...3625 psi 5...25 МПа
Производственная настройка / CMPT = 2
Место установки SP
1.5...250 бар 25...3625 psi 0.15...25 МПа
Точка перезагрузки rP
0.5...249 бар 10...3610 psi 0.05- Что?24.9 МПа
Минимальная разница между SP и rP
1.5 бар 15 psi 0.15 МПа
Поэтапно
0.5 бар 5 пс 00,05 МПа
Status_B Высокое разрешение / CMPT = 3
Место установки SP
1.6...250 бар 23...3626 psi 0.16...25 МПа
Точка перезагрузки rP
0.5...249 бар 8...3611 psi 0.05- Что?24.9 МПа
Минимальная разница между SP и rP
1.1 бар 15 psi 0.11 МПа
Поэтапно
0.1 бар 1 пс 00,01 МПа
Точность / отклонения
Точность точек переключения [% от диапазона] < ± 0,4(Отвернитесь 1:1)
Повторяемость [% от протяженности] < ± 0,1; (при колебаниях температуры < 10 K; понижение 1:1)
Отклонение характеристик [% от диапазона] < ± 0,25 (BFSL) / < ± 0,5 (LS);1; BFSL = лучшая прямая линия; LS = установка предельного значения)
Отклонение гистерезы [% от протяженности] < ± 0,1(Отвернитесь 1:1)
Долгосрочная стабильность [% от интервала] < ± 0,05; (отключить 1:1; за 6 месяцев)
Температурный коэффициент нулевой точки [% диапазона / 10 K] 0,2; (-25...80 °C)
Температурный коэффициент протяженности [% протяженности / 10 K] 0,2; (-25...80 °C)
Примечания к точности / отклонению точность точек переключения, ошибка линейности по DNV GL: < ± 1%: < ± 1%
Время реакции
Время ответа [ms] < 1.5
Время задержки программируемое dS, dr [s] 0- Что?50
Значение процесса амортизации dAP [s] 0- Что?4
Снижение давления для аналогового выхода dAA [s] 0- Что?4
Максимальное время отклика аналогового выхода [ms] 3
Программное обеспечение
Параметры настройки гистереза / окно; открыто / закрыто; задержка включения / выключения; амортизация; дисплей; выход тока / напряжения
Интерфейсы
Интерфейс связи IO-Link
Тип трансмиссии COM2 (38,4 кБауда)
Пересмотр IO-Link 1.1
Стандарт SDCI IEC 61131-9
Режим SIO Да, да.
Требуемый класс главного порта A; (если пин 2 не подключен: B)
Поддерживаемые идентификаторы устройств
Тип операции Идентификатор устройства
Производственная настройка / CMPT = 2 460
Status_B Высокое разрешение / CMPT = 3 639
Примечание
Дополнительная информация приведена в PDF-файле IODD в разделе "Загрузки"
Производственная настройка / CMPT = 2
Профили Умный датчик: переменная данных процесса; идентификация устройства, диагностика устройства
Минутовое время цикла процесса [ms] 2.3
Давление разрешения IO-Link [бар] 0.1
Данные процесса IO-Link (циклические)
Функция длина бита
давление 14
информация о бинарном переключении 2
Функции IO-Link (ациклические) специальный тег приложения
Status_B Высокое разрешение / CMPT = 3
Профили Умный датчик ED2: цифровой датчик измерения (0x000A), идентификация и диагностика (0x4000)
Минутовое время цикла процесса [ms] 3
Давление разрешения IO-Link [бар] 0.1
Данные процесса IO-Link (циклические)
Функция длина бита
давление 16
состояние устройства 4
информация о бинарном переключении 2
Функции IO-Link (ациклические) специальный тег приложения
Условия эксплуатации
Температура окружающей среды [°C] - 25...80
Температура хранения [°C] - Сорок...100
Защита IP 65; IP 67
Испытания / одобрения
ЭМК
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударная стойкость
DIN EN 60068-2-27 50 г (11 мс)
Сопротивление вибрации
DIN EN 60068-2-6 20 г (10...2000 Гц)
MTTF [годы] 129
Одобрение UL
Номер одобрения UL J014
Директива об оборудовании под давлением надежная инженерная практика; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу
Механические данные
Масса [g] 261.5
Материал нержавеющая сталь (630/1.4542/17-4 PH); нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Материалы (мокрые части) из нержавеющей стали (630/1.4542/17-4 PH)
Минимальные циклы давления 100 миллионов
Крутящий момент [Nm] 25- Что?35; (рекомендуемый крутящий момент затягивания; зависит от смазки, уплотнения и давления)
Соединение процесса с натяжкой G 1/4 внешняя натяжка (DIN EN ISO 1179-2); внутренняя натяжка:M5
Процесс уплотнения соединения FKM (DIN EN ISO 1179-2)
Интегрированный элемент ограничителя нет (можно модернизировать)
Дисплеи / элементы управления
Дисплей
Устройство отображения 3 x светодиод, зеленый (бар, psi, MPa)
Состояние переключения 2 x светодиод, желтый
Измеренные значения алфавитно-цифровой дисплей, красно-зеленый 4-значный
