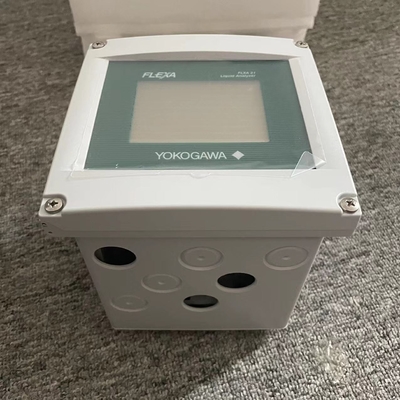

Анализаторы серии Yokogawa FLEXA FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN Анализатор двухпроводной системы

FLXA202/FLXA21 устойчив к воздействию погоды и может устанавливаться как внутри, так и снаружи.устанавливается как можно ближе к датчику, чтобы избежать длинных проводов кабеля между прибором и датчиком;При использовании датчика pH длина кабеля, включая датчик, не должна превышать 20 метров (65,6 футов); 60 метров (197 футов) при использовании расширительной коробки BA10 и кабеля WF10.Для датчика проводимости протяженность кабеля не должна превышать 60 метров (197 футов)Для растворенного кислорода протяженность кабеля датчика не должна превышать 30 метров (100 футов).Выберите место установки, где температура и влажность окружающей среды находятся в пределах спецификаций прибора (см. главу 2).Если прибор установлен на улице и подвергается воздействию прямых солнечных лучей, следует использовать солнцезащитный капот.От 10 до 90% RH при 40oC (неконденсирующий) Выберите место установки, отвечающее следующим условиям:. • Mechanical vibrations and shocks are negligible • No relay switch and power switch are installed close to the converter • There is space for cable connection beneath the cable glands • Not exposed to direct sunlight or severe weather conditions • Maintenance is possible • No corrosive atmosphere • Water Protection: IP66, NEMAType 4X (США), Тип 4X ((Канада

Способ подключения терминала заземления отличается для FLXA202 и FLXA21.корпус преобразователя должен быть всегда подключен к заземлению класса D (сопротивление заземления не более 100 Ом). l Заземление корпуса FLXA202 Использовать терминал снаружи корпуса преобразователя для заземления (рисунок 2.9A). Использовать кольцевой терминал. При подключении преобразователя к распределителюподключить щит двойного ядра защищенного кабеля к терминалу на терминальном блоке преобразователя. Не подключайте щит к заземляющему блоку в распределителе. l Заземление корпуса FLXA21 Подключите отдельный кабель для заземления к заземляющему блоку в корпусе (рисунок 2.9B).Используйте кабель внешнего диаметра 3.4 до 7 мм. Поскольку кабель очень тонкий, поместите рукав в стандартную крышку кабельной железы и пройдите через него кабель.При подключении преобразователя к распределителюНе подключайте щит к заземлению в распределительном устройстве.
