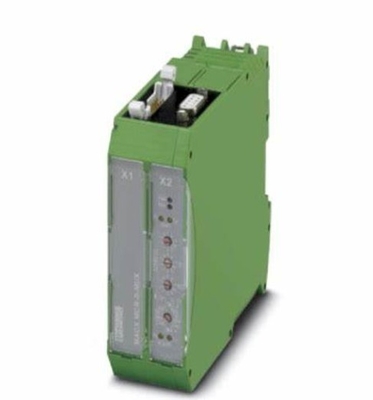

NS 35/7.5 или NS 32 Phoenix Contact 2865599 Sensor HART Протокол мультиплексера тип HART

Контакт Phoenix - Сигнальная кондиционировка и сигнальные преобразователи серии MACX ANALOG MACX аналоговыйСигнальные кондиционеры обеспечивают исключительную безопасность для применений, требующих всеобъемлющей защиты от взрывов и функциональной безопасности.обработка аналоговых и цифровых сигналов без помехВ дополнение к защите от взрывов для всех зон и групп материалов, MACX Analog обеспечивает функциональную безопасность в соответствии с SIL IEC/EN 61508 и PL EN ISO 13849.Преимущества:

• Высокое качество сигнала с безопасной электрической изоляцией и длительным сроком службы благодаря низкому самонагреву
• Значительная экономия пространства с общей шириной всего 12,5 мм для стандартных функций одного и двухканалов
• Гибкое питание: модульное 24 V мостовое питание с групповым сообщением об ошибке или широким диапазоном ввода до 230 V AC/DC
• Технология подключения, удобная для обслуживания, с кодированными, подключаемыми терминальными блоками, с опциональным винтом или подключением с подключением
• Быстрое соединение сигнала с компактными, прочными носителями окончания для кабеля системы

• Номер товара	2865599
  Упаковочная установка	1 шт.
  Минимальное количество заказа	1 шт.
  Ключ продаж	C402
  Ключ продукта	CK11ZZ
  Страница каталога	Страница 172 (C-5-2019)
  GTIN	4046356153898
  Масса на штуку (включая упаковку)	206.4 г
  Вес на штуку (без упаковки)	206.4 г
  Номер таможенного тарифа	85176200
  Страна происхождения	DE

• Ключевые коммерческие данные

  Заказный ключ	2865599
  Упаковочная установка	1 шт.
  Страница каталога	Страница 166 (C-5-2017)
  GTIN	4046356153898
  Вес на кусок (без упаковки)	211.400 г
  Номер таможенного тарифа	85176200
  Страна происхождения	DE (Германия)

  Размеры

  Ширина	35.2 мм
  Высота	99 мм
  Глубина	114.5 мм

  Окружающие условия

  Температура окружающей среды (работа)	-20 °C... 60 °C
  Температура окружающей среды (хранение/транспорт)	-40 °C... 80 °C
  Максимально допустимая относительная влажность (работа)	≤ 95% (неконденсирующие)

  Интерфейс полевых устройств (HART)

  Каналы	16 или 32; регулируемый с помощью выключателя
  Способ подключения	Кабель плоской ленты, 14 позиций (включительно)
  Сигнал	HART FSK
  Спецификация HART	Протокол полевой связи HART Rev. 6.0 (совместимый вниз до Rev. 4.0); Спецификация физического слоя FSK (Rev. 8.1)
  Дисплей передачи данных	Два желтых светодиода "Tx" и "Rx" "HART"
  Ошибка отображения	Красный светодиод "ERR" (мигает в случае ошибки в шине HART)

  Интерфейс RS-485

  Способ подключения	Женский разъем D-SUB-9
  Сигнал	RS-485
  Контроль/протоколы потока данных	Совместим с сервером OPC HART, PDM, PRM и FDT/DTM
  Количество мультиплексеров HART на автобусный сегмент	Максимально 31
  Настройка адреса	0- Что?127; с помощью вращающегося переключателя спереди
  Коэффициент данных	9600 / 19200 / 38400 / 57600 [bps]; через вращающийся выключатель спереди
  Длина трансмиссии	≤ 1200 м
  Дисплей	Два желтых светодиода "Tx" и "Rx" "RS-485"

  Общие данные

  Напряжение питания	24 В постоянного тока
  Диапазон напряжения питания	18 В... 31,2 В
  Типичное потребление тока	55 мА
  Номинальное потребление энергии	1.35 Вт
  Дисплей рабочего напряжения	Зеленый светодиод "PWR"
  Мониторинг низкого напряжения	Да (без неисправных устройств / состояний вывода)
  Гальваническая изоляция сигнала HART/RS-485	350 V переменного тока
  Гальваническая изоляция сигналов HART друг от друга	100 В постоянного тока (мощный)
  Гальваническая изоляция сигнала/снабжения HART	350 V переменного тока
  Гальваническая изоляция RS-485/снабжение	350 V переменного тока
  Мониторинг ошибок	Ошибка процессора: светодиод "PWR" мигает; ошибка в связи HART: светодиод "ERR" мигает
  Соответствие	Соответствует требованиям CE
