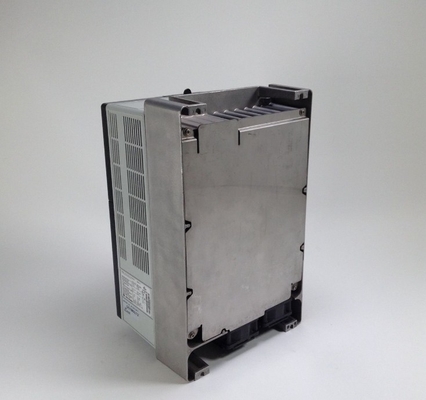

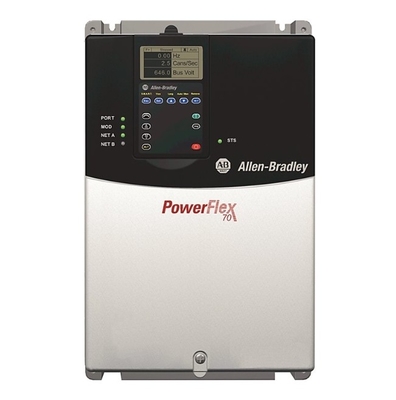

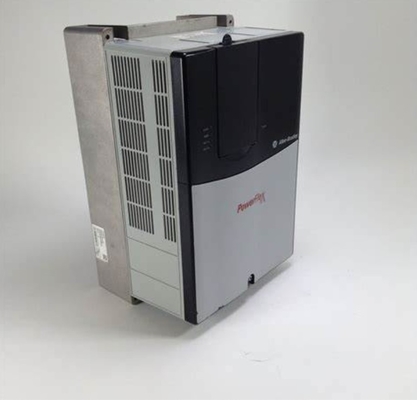

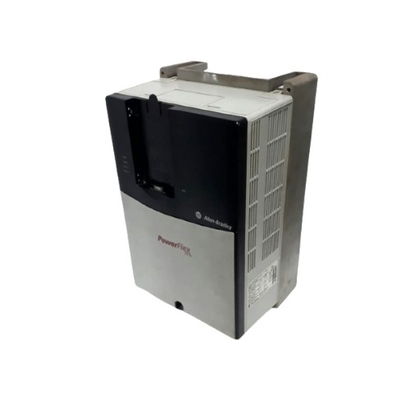

Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Фаза 30 А 15 КВт Нормальное 11 КВт

  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
Место происхождения Китай
Фирменное наименование Allen-Bradley
Сертификация CE
Номер модели 20AC030A0AYNANC0
Количество мин заказа 1
Цена USD$1863
Упаковывая детали Картон
Время доставки на складе
Условия оплаты L/C, D/A, D/P, T/T, Western Union, MoneyGram
Поставка способности 500шт

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Степень защиты (IP) IP20 Количество аналоговых выходов 1
Напряжение сети 400 В Интегрированное сопротивление ломке Нет
Выделить

3 фазы PowerFlex70 AC привода

,

11 кВт PowerFlex70 AC привода

,

400 Вт переменного тока PowerFlex70 переменного тока
Оставьте сообщение
Характер продукции

Технические характеристики



Механический

Степень защиты (IP) IP20
Шок Пик 15 G длительностью 11 мс (±1,0 мс)
Вибрация Смещение 0,152 мм (0,006 дюйма), пиковая нагрузка 1 G



Электрический

Количество аналоговых выходов 1
Напряжение сети 400 В
Интегрированное сопротивление разрушению Нет
Внутренние динамические тормозные резисторы 62 Ом
Тормозной БТИЗ Установлен тормозной IGBT
Отключение выхода при пониженном напряжении шины 305 В постоянного тока @ 380/400 В
Уровень неисправности пониженного напряжения шины 300 В постоянного тока @ 380/400 В
Модуль внутренней связи Нет модуля связи
Отключение по пониженному напряжению на входе переменного тока 233 В переменного тока при 380/400 В
Напряжение шины, ном 540 В постоянного тока @ 380/400 В
Поездка из-за перенапряжения автобуса 810 В постоянного тока @ 380/400 В
Номинальный ток выключателя, не более 120 А при 400 В переменного тока, 3-фазный
Номинальный ток защитного устройства двигателя, не более 50 А при 400 В переменного тока, 3-фазный
Номинальный выходной ток, продолжительный 30 А при 400 В переменного тока, 3-фазный
Номинальный выходной ток, 1 мин. 33 А при 400 В переменного тока, 3-фазный
Номинальный выходной ток, 3 сек. 45 А при 400 В переменного тока, 3-фазный
Логическое управление Минимум 0,5 секунды, обычно 2 секунды
Тормозной резистор Без установленного на приводе тормозного резистора
Номинальный входной ток 30,3 А при 400 В переменного тока, 3-фазный
Документация Руководство
Несущая частота Стандартное управление: 2, 3, 4, 5, 6, 7, 8, 9 и 10 кГц, векторное управление: 2, 4, 8 и 12 кГц, мощность привода на основе 4 кГц
Квадратура энкодера 90° ±27°
Отключение по перенапряжению на входе переменного тока 475 В переменного тока при 380/400 В
Номинальная входная мощность 21 кВА при 400 В переменного тока, 3-фазный
Номинальный ток двухэлементного предохранителя с задержкой срабатывания 40...60 А при 400 В переменного тока, 3-фазный
Номинальный ток предохранителя без задержки срабатывания 40...120 А при 400 В переменного тока, 3-фазный
Термистор радиатора Контролируется отключением перегрева микропроцессора
Коэффициент мощности привода к мощности двигателя, не более Рекомендуется соотношение не более 2:1.
Режимы остановки Несколько программируемых режимов останова, включая линейное изменение, выбег, торможение постоянным током, быстрое торможение, замедление и S-образную кривую.
Точность частоты Цифровой вход: в пределах ±0,01% от заданной выходной частоты.
Ускорение/замедление Два независимо программируемых времени разгона и торможения.Каждый раз можно запрограммировать от 0 до 3600 секунд с шагом 0,1 секунды.
Количество цифровых входов 6
Количество цифровых выходов 2
Количество аналоговых входов 2
Внутренние потери мощности 42,9 Вт при 400 В, 15 л.с. в нормальном режиме
Напряжение двигателя, ном 460 В при номинальном напряжении привода 380...480 В, номинальное линейное напряжение 480 В
Поддерживаемый протокол для DeviceNet Да
Модель человеческого интерфейса Нет HIM-заглушки
Разрешено применение в промышленной зоне. Да
Внешняя потеря мощности 432,9 Вт при 400 В, 15 л.с. в нормальном режиме
Общая потеря ватт 475,8 Вт при 400 В, 15 л.с. в нормальном режиме
Поддерживаемый протокол для EtherNet/IP Да
Сетевое напряжение, ном 480 В при номинальном напряжении привода 380...480 В, номинальное напряжение двигателя 460 В
Частота сети 50 Гц
Диапазон выходной частоты Стандартное управление: 0...400 Гц, расширенное управление: 0...500 Гц
Внутренняя фильтрация ЭМС Второй фильтр окружающей среды согласно директиве CE по ЭМС (89/336/EEC)
Опция обратной связи Нет обратной связи
Привод в полном диапазоне мощности 460...528 В при номинальном напряжении привода 380...480 В, номинальное напряжение двигателя 460 В
Рабочий диапазон привода 342...528 В при номинальном напряжении привода 380...480 В, номинальное напряжение двигателя 460 В
Регулирование крутящего момента Без обратной связи +/-10%, с обратной связью +/-5%
Тип корпуса Монтаж на панели — IP20/NEMA Тип 1
Номинальный выходной ток 30 А, 15 кВт для нормального режима, 11 кВт для тяжелого режима, типоразмер D
Работа вентилятора охлаждения Типоразмеры B, D и E: вентилятор работает при подаче питания и в рабочем состоянии.
Опции управления Улучшенное управление с помощью ввода-вывода 24 В.
Отключение по току привода Программное ограничение тока: 20...160 % номинального тока.
Эффективность 97,5% при номинальном токе, номинальном сетевом напряжении
Питание энкодера 5В/12В настраивается ±5%
Контроль скорости-регулирование скорости Без обратной связи (режим векторного управления): 0,1% от базовой скорости в диапазоне скоростей 120:1, рабочий диапазон 120:1, полоса пропускания 30 рад/с.
Возможность ограничения тока Программируемое упреждающее ограничение тока в диапазоне 20...160 % номинального выходного тока. Независимо программируемое пропорциональное и интегральное усиление.
Выбор управления двигателем Безсенсорный вектор с полной настройкой.Стандарты В/Гц с полной настраиваемостью и векторным управлением
Регулирование частоты-скорости С компенсацией скольжения (режим «Вольт на герц»): 0,5 % от базовой скорости в диапазоне скоростей 40:1, рабочем диапазоне 40:1, полосе пропускания 10 рад/с.
Входные фазы Трехфазный вход обеспечивает полную мощность для всех приводов.однофазный режим обеспечивает 50% номинального тока
Метод управления Синусоидальная ШИМ с программируемой несущей частотой.Рейтинги применимы ко всем дискам
Количество HW-интерфейсов RS-232 2
Количество HW-интерфейсов RS-485 2
Количество HW-интерфейсов USB 2
Количество фаз на выходе 3
Количество фаз на входе 3
Относительный симметричный допуск сетевого напряжения 10 %
С элементом управления Да
Поддержка протокола TCP/IP Да
Поддерживаемый протокол PROFIBUS Да
Поддержка протокола CAN Да
Поддержка протокола Modbus Да
Разрешено применение в бытовой и коммерческой сфере. Да
Защита двигателя от перегрузки Защита двигателя от перегрузки класса 10 в соответствии со статьей 430 NEC и защита двигателя от перегрева в соответствии со статьей 430.126 (A)(2) NEC.Файл UL 508C E59272
Допуск входной частоты 47 Гц
Рабочий цикл энкодера 50% ±10%
Допуск по напряжению -10 %
Коэффициент мощности смещения (все приводы) 0,98 во всем диапазоне скоростей
Номинал короткого замыкания, макс. 200000 ампер симметричный
Диапазон выходного напряжения от 0 до номинального напряжения двигателя
Тип энкодера Инкрементный, двухканальный
Мощность 15 миллисекунд при полной нагрузке
Короткое замыкание Линейное соединение на выходе привода
Отключение при замыкании на землю Фаза на землю на выходе привода
Коэффициент мощности привода к двигателю, не менее Рекомендуется соотношение не менее 1:2.
Помехоустойчивость логики управления Ливень дуговых переходных процессов до пикового напряжения 1500 В
Линейные переходные процессы Пиковое напряжение до 6000 В согласно IEEE C62.41-1991.
Номинальный ток короткого замыкания, не более Максимальный номинальный ток короткого замыкания, соответствующий указанным характеристикам предохранителя/автоматического выключателя
Периодическая перегрузка Перегрузочная способность 110 % в течение 1 минуты, перегрузочная способность 150 % в течение 3 секунд.



Строительство

Высота, ок. IP66, NEMA/UL Type 4X/12 для использования внутри помещений: 350 мм
Глубина, ок. IP66, NEMA/UL Type 4X/12 для использования внутри помещений: 210,7 мм
Ширина, ок. IP66, NEMA/UL Type 4X/12 для использования внутри помещений: 219,9 мм
Вес, ок. IP66, NEMA/UL Type 4X/12 для использования внутри помещений: 9,13 кг



Относящийся к окружающей среде

Высота Максимум 1000 м (3300 футов) без снижения номинальных характеристик
Степень защиты (NEMA) 1
Температура окружающего воздуха, не более IP20, NEMA/UL, тип 1: 0–50 °C (32–122 °F) без снижения номинальных характеристик.
Атмосфера Привод нельзя устанавливать в местах, где окружающая атмосфера содержит летучие или агрессивные газы, пары или пыль. Если привод не планируется устанавливать немедленно, храните его там, где он не подвергается воздействию агрессивной атмосферы.
Температура хранения -40 °С
Относительная влажность 5...95 % без конденсации
Степень загрязнения 1 по EN 61800-5-1 Никакого загрязнения не происходит, происходит только сухое непроводящее загрязнение, которое не оказывает никакого влияния.
Степень загрязнения 4 по EN 61800-5-1. Загрязнение создает постоянную проводимость, вызванную, например, проводящей пылью, дождем или снегом.
Степень загрязнения 3 по EN 61800-5-1. Возникает проводящее загрязнение, возникает сухое непроводящее загрязнение, которое становится проводящим из-за конденсации.
Степень загрязнения 2 по EN 61800-5-1 Обычно происходит только непроводящее загрязнение. Иногда ожидается временная проводимость, вызванная конденсацией, когда привод не работает.
Степень загрязнения окружающей среды Все корпуса приемлемы для степени загрязнения 1 и 2, для степени загрязнения 3 и 4 требуется корпус, соответствующий или превышающий IP54, NEMA/UL тип 12.
