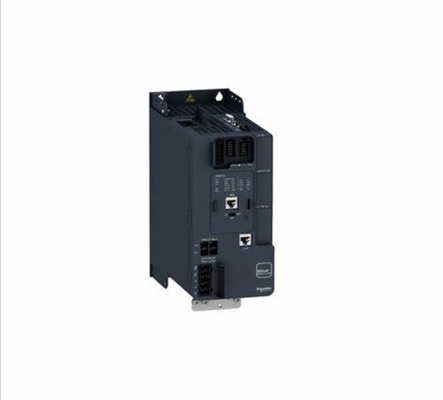

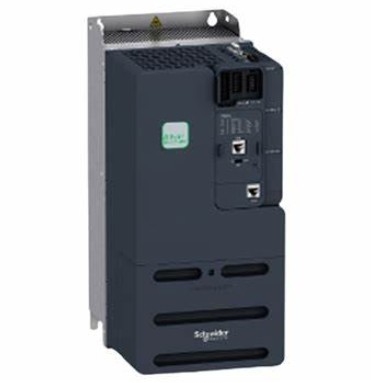

Шнайдер ATV340U55N4 переменная скорость привода Алтиварная машина ATV340 5,5 кВт Тяжелая работа 400 В 3 фазы

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
Место происхождения Китай
Фирменное наименование Schneider
Сертификация CE
Номер модели ATV340U55N4
Количество мин заказа 1
Цена USD$440
Упаковывая детали Картон
Время доставки 3-4weeks
Условия оплаты L/C, D/A, D/P, T/T, Western Union, MoneyGram

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Ассортимент продукции Машины Altivar ATV340 Тип изделия или компонента движение с переменной скоростью
Специфическое применение продукции Машина Вариант Стандартная версия
Выделить

Schneider ATV340U55N4 с переменной скоростью привода

,

Привод с переменной частотой 400 В

,

Трехфазный привод с переменной скоростью
Оставьте сообщение
Характер продукции

Спецификации

Главный
Ассортимент продукции Машины Altivar ATV340
Тип изделия или компонента Движение с переменной скоростью
Специфическое применение продукции Машина
вариант Стандартная версия
Режим установки Установка шкафа
Протокол сообщения порта Modbus серийный
Карта опциона Модуль связи Profibus DP V1
Модуль связи, PROFINET
Модуль связи DeviceNet
Модуль связи CANopen
Модуль связи EtherCAT
Фаза 3-я фаза
Частота подачи 50...60 Гц +/- 5 %
[Us] номинальное напряжение питания 380...480 В - 15...10%
Номинальный выходный ток 12.7 А
Мощность двигателя в кВт 7.5 кВт нормальной мощности
5.5 кВт тяжелой работы
Максимальная лошадиная мощность 10 л.с. нормальной работы
7 л.с. для тяжелой работы
ЭМК-фильтр Интегрированный фильтр ЭМК класса C3
Степень защиты ИП IP20
Дополнительная
Дискретное число ввода 5
Дискретный тип ввода PTI программируемый как импульсный вход 0...30 кГц, 24 Вт постоянного тока 30 Вт)
DI1...DI5 безопасный крутящий момент отключен, 24 Вт постоянного тока 30 Вт) 3,5 кОм
программируемый
количество предопределенных скоростей 16 предварительно установленных скоростей
Дискретное число вывода 2.0
Дискретный тип вывода Программируемый выход DQ1, DQ2 30 V DC 100 mA
число аналогового ввода 1
Тип аналогового ввода AI1 программно-конфигурируемый ток 0...20 мА 250 Ом 12 бит
AI1 Конфигурируемый программным обеспечением температурный зонд или датчик уровня воды
AI1 программно-конфигурируемое напряжение 0...10 V DC 31,5 kOhm 12 бит
AI2 Конфигурируемое программным обеспечением напряжение - 10...10 V DC 31,5 kOhm 12 бит
число аналогового вывода 1
Тип аналогового вывода Конфигурируемое программным обеспечением напряжение AQ1 0...10 V DC 470 Ом 10 бит
Конфигурируемый программным обеспечением ток AQ1 10...20 мА 500 Ом 10 бит
Номер выхода реле 2
Выходное напряжение <= напряжение питания
Тип выхода реле Выходы реле R1A
Выходы реле R1C 100000 циклов
Выходы реле R2A
Выходы реле R2C 100000 циклов
Максимальный переменный ток Выход реле R1C сопротивляющий, cos phi = 1 3 A 250 V AC
Выход реле R1C сопротивляющий, cos phi = 1 3 A 30 V DC
Выход реле R1C индуктивный, cos phi = 0,4 7 ms 2 A 250 V AC
Выход реле R1C индуктивный, cos phi = 0,4 7 ms 2 A 30 V DC
Выход реле R2C сопротивляющий, cos phi = 1 5 A 250 V AC
Выход реле R2C сопротивляющий, cos phi = 1 5 A 30 V DC
Выход реле R2C индуктивный, cos phi = 0,4 7 ms 2 A 250 V AC
Выход реле R2C индуктивный, cos phi = 0,4 7 ms 2 A 30 V DC
Минимальный переменный ток Выход реле R1B 5 mA 24 V DC
Выход реле R2C 5 mA 24 V DC
Физический интерфейс RS 485 с двумя проводами
Тип соединителя 1 RJ45
Способ доступа Рабский Modbus RTU
Коэффициент передачи 40,8 кбит/с
90,6 кбит/с
19.2 кбит/с
380,4 кбит/с
Рама трансмиссии RTU
Количество адресов 1...247
Формат данных 8 бит, настраиваемый нечетный, четный или без парита
Тип поляризации Никакого импеданта
Возможность работы в четырех квадрантах Правда
Профиль управления асинхронным двигателем Стандарт переменного крутящего момента
Оптимальный режим крутящего момента
Стандарт постоянного крутящего момента
Профиль синхронного управления двигателем Мотор с постоянным магнитом
Двигатель нежелания
Степень загрязнения 2 IEC 61800-5-1
Максимальная частота выхода 0.599 кГц
Рампы ускорения и замедления Линейная регулировка отдельно от 0.01...9999 с
S, U или на заказ
Компенсация от скольжения двигателя Регулируемый
Автоматическое независимо от нагрузки
Может быть подавлено
Не доступно в законе о двигателе с постоянным магнитом
Частота переключения 2...16 кГц регулируемый
7...16 кГц с понижающим фактором
Номинальная частота переключения 4 кГц
Затормозить до остановки Впрыском постоянного тока
Интегрированный тормозный вертолет Правда
Линейный ток 15.3 380 В нормальное действие)
12.2 480 В нормальное действие)
20.0 380 В тяжелой работы)
16.0 А 480 В для тяжелой работы)
Линейный ток 20 A 380 V без линейного удушения для тяжелой работы)
16 А 480 В без линейного удушения для тяжелой работы)
15.3 380 В с наружным нормальным напряжением)
12.2 480 В с наружным нормальным напряжением)
11.6 380 В с наружным линейно-затушителем для тяжелой работы)
9.4 480 В с наружным линейно-задушительным оборудованием)
Максимальный входный ток на фазу 20.0 А
Максимальное выходное напряжение 480 В
Очевидная мощь 12.1 кВА 480 В нормального напряжения)
13.3 кВА 480 Вт для тяжелой работы)
Максимальный транзиторный ток 18.2 60 с нормальной нагрузки)
19.1 А 60 с тяжелой работы)
22.3 А 2 с нормальной нагрузки)
22.9 А 2 с тяжелой работы)
Электрическое соединение Свинцовый терминал 4...6 мм2 постоянного тока
Терминал шруба 0.2- Что?2.5 мм2 управления
Терминал 1 винта.5...6 мм2 от стороны линии
Терминал 1 винта.5...мотор 6 мм2
Прогнозная линия Isc 22 кА
Базовый ток нагрузки при высокой перегрузке 12.7 А
Течение базовой нагрузки при низкой перегрузке 16.5 А
Расход энергии в Вт Естественная конвекция 134 Вт 380 Вт 4 кГц)
Принудительная конвекция 134 Вт 380 Вт 4 кГц)
Естественная конвекция 164 Вт 380 В 4 кГц нормальное действие)
Принудительная конвекция 164 Вт 380 В 4 кГц нормальное действие)
Электрическое соединение Терминал винтового привода постоянного тока 4...6 мм2 AWG 12...AWG 10
Терминал управления винтом 0.2- Что?2.5 мм2 AWG 24...AWG 12
Линейный боковой винтовой терминал 1.5...6 мм2 AWG 14...AWG 10
Терминал винта двигателя 1.5...6 мм2 AWG 14...AWG 10
С функцией безопасности "Безопасное ограничение скорости" (SLS) Правда
С функцией безопасности Безопасное управление тормозами (SBC/SBT) Правда
С функцией безопасности Безопасная остановка работы (SOS) Неправда
С функцией безопасности Безопасное положение (SP) Неправда
С функцией безопасности Безопасная программируемая логика Неправда
С функцией безопасности "Безопасный монитор скорости" (SSM) Неправда
С функцией безопасности Safe Stop 1 (SS1) Правда
с sft fct Safe Stop 2 (SS2) Неправда
С безопасной функцией Защищенный крутящий момент отключен (STO) Правда
С функцией безопасности безопасное ограничение положения (SLP) Неправда
С функцией безопасности "Безопасное направление" (SDI) Неправда
Тип защиты Двигатель теплозащиты
Безопасный крутящий момент от двигателя
Двигатель с фазовыми потерями
Привод теплозащиты
Безопасный крутящий момент при отключении привода
Перегревный привод
Движение сверхтока
Выходное перенапряжение между фазой двигателя и заземлением
Выходное перенапряжение между фазами привода двигателя
Короткое замыкание между фазой двигателя и заземлением
Краткое замыкание между фазами привода двигателя
Двигатель потери фазы двигателя
Двигатель перенапряжения постоянного тока
Перенапряжение на линии питания
Подволновое приводное устройство
Привод потери ввода
Превышение предельной скорости привода
Перебои в управляющей схеме
Ширина 40,33 дюйма (110,0 мм)
Высота 100,63 дюйма (270,0 мм)
Глубина 9.21 дюйма (234,0 мм)
Чистая масса 6.39 фунтов (США) (2,9 кг)
Постоянный выходный ток 16.5 4 кГц нормальной работы
12.7 4 кГц для тяжелой работы
Экология
Операционная высота <= 9842,52 футов (3000 м) с понижением течения выше 1000 м
Рабочее положение Вертикальный +/- 10 градусов
Сертификация продукции UL
CSA
TÜV
ВВК
КТик
маркировка CE
Стандарты IEC 61800-3
IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
Стиль сборки С теплоотводом
Электромагнитная совместимость Испытание устойчивости к электростатическому разряду уровня 3 IEC 61000-4-2
Испытание устойчивости радиочастотного электромагнитного поля уровня 3 IEC 61000-4-3
Испытание на быструю электрическую транзиторную/взрывную устойчивость уровня 4 IEC 61000-4-4
1.2/50 μs - 8/20 μs испытания на иммунитет к перепадам уровня 3 IEC 61000-4-5
Проведенное испытание радиочастотного сопротивления уровня 3 IEC 61000-4-6
Экологический класс (во время эксплуатации) Класс 3С3 согласно IEC 60721-3-3
Класс 3S3 согласно IEC 60721-3-3
Максимальное ускорение при ударе (во время работы) 70 м/с2 при 22 мс
Максимальное ускорение при вибрационном напряжении (во время работы) 5 м/с2 при 9...200 Гц
Максимальное отклонение при вибрационной нагрузке (во время работы) 10,5 мм при 2...9 Гц
Допустимая относительная влажность (во время работы) Класс 3К5 согласно EN 60721-3
Объем охлаждающего воздуха 200770,44 Гл/ч (США) (76,0 м3/ч)
Тип охлаждения Принудительная конвекция
Категория перенапряжения Класс III
Регулирующая петля регулируемый регулятор PID
уровень шума 460,6 дБ
Степень загрязнения 2
Температура окружающего воздуха -40...158 °F (-40...70 °C)
Температура окружающего воздуха для работы 5...122 °F (-15...50 °C) без понижения вертикального положения)
122...140 °F (50...60 °C) с понижающим фактором вертикального положения)
Температура окружающего воздуха для хранения -40...158 °F (-40...70 °C)
Изоляция Между терминалами питания и управления
Подробная информация о заказе и доставке
Категория US1CP4B22182
График скидок CP4B
GTIN 3606480966927
Возвратимость Нет, нет.
Страна происхождения США
Объекты упаковки
Тип упаковки 1 ПЦЭ
Количество единиц в упаковке 1 1
Пакет 1 Высота 5.12 дюйма (13.000 см)
Пакет 1 Ширина 14.57 дюймов (37000 см)
Пакет 1 Длина 120,40 дюйма (31,500 см)
Пакет 1 Вес 8.20 фунтов (США) (3,720 кг)
Тип упаковки 2 P06
Количество единиц в упаковке 2 10
Пакет 2 Высота 290,53 дюйма (75.000 см)
Пакет 2 Ширина 230,62 дюйма (60.000 см)
Пакет 2 Длина 310,50 дюйма (80.000 см)
Пакет 2 Вес 110.67 фунтов (США) (50,200 кг)
