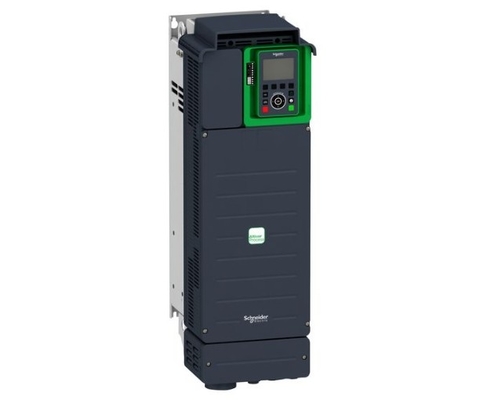

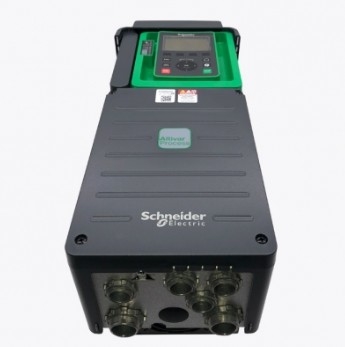

Привод с переменной скоростью Schneider ATV630, 30 кВт/40 л.с., 380-480 Вт, IP21/UL тип 1 ATV630D30N4
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Schneider |
| Сертификация | CE |
| Номер модели | ATV630D30N4 |
| Количество мин заказа | 1 |
| Цена | USD$950 |
| Упаковывая детали | Картон |
| Время доставки | на складе |
| Условия оплаты | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Поставка способности | 500шт |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| имя прибора короткое | ATV630 | Вариант | Стандартная версия |
|---|---|---|---|
| предполагаемая линия Isc | kA 50 | Дискретная логика ввода | 16 предварительно установленных скоростей |
| Выделить | 40 л.с. Шнайдер с переменной скоростью привода,IP21 Шнайдер с переменной скоростью привода,380-480В Шнайдер с переменной скоростью привода |
||
Характер продукции

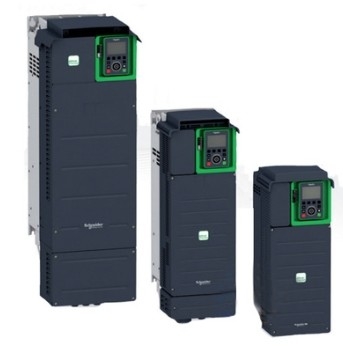

Этот преобразователь частоты Altivar Process ATV600 может питать трехфазные синхронные и асинхронные двигатели.В стандартной комплектации он оснащен 3 встроенными коммуникационными портами RJ45, 1 портом Ethernet и 2 последовательными портами.Работает при номинальном напряжении питания от 380В до 480В переменного тока.Этот привод обеспечивает экономию энергии до 30% в режиме ожидания благодаря инновационной функции «Stop and Go» без дополнительных затрат.Подходит для двигателей мощностью до 30 кВт/40 л.с. для применений, требующих небольшой перегрузки (до 120%).Подходит для двигателей мощностью до 22 кВт/30 л.с. для применений, требующих значительной перегрузки (до 150%).Он весит 28 кг, его размеры составляют 226 мм в ширину, 673 мм в высоту и 271 мм в глубину.Этот привод ориентирован на управление переработкой жидкостей и энергосбережение, он предлагает широкую гибкость в области водоснабжения и сточных вод, горнодобывающей промышленности, добычи полезных ископаемых и металлов, нефти и газа, а также продуктов питания и напитков.Аксессуары (комплект вентиляторов, графический терминал) и дополнительные опции (модули расширения ввода-вывода, модули связи, входные фильтры ЭМС) доступны для приводов Altivar Process ATV600, в зависимости от номинала привода.Он предназначен для установки в вертикальном положении (+/- 10°) на стену.Эта новая концепция приводов отвечает основным потребностям технологических процессов и коммунальных предприятий с точки зрения эффективности оборудования и совокупной стоимости владения, поддерживая управление энергопотреблением, управление активами, а также общую производительность процесса.
| Ассортимент продукции | Альтивар Процесс ATV600 |
|---|---|
| тип продукта или компонента | Вариатор |
| Приложение для конкретного продукта | Процесс и утилиты |
| Краткое имя устройства | АТВ630 |
| вариант | Стандартная версия |
| назначение продукта | Асинхронные двигатели Синхронные двигатели |
| ЭМС-фильтр | Встроенная длина 50 м в соответствии с EN/IEC 61800-3, категория C2. Встроенная длина 150 м в соответствии с EN/IEC 61800-3, категория C3 |
| степень защиты IP | IP21 в соответствии с IEC 61800-5-1 IP21 в соответствии с IEC 60529 |
| [Us] номинальное напряжение питания | 380...480 В |
| Степень защиты | UL тип 1 в соответствии с UL 508C |
| Тип охлаждения | Принудительная конвекция |
| Частота подачи | 50...60 Гц - 5...5 % |
| [Us] номинальное напряжение питания | 380...480 В - 15...10 % |
| Мощность двигателя, кВт | 30 кВт (нормальный режим) 22 кВт (тяжелый режим) |
| Мощность двигателя л.с. | 40 л.с., нормальный режим 30 л.с. для тяжелых условий эксплуатации |
| Линейный ток | 53,3 А при 380 В (нормальный режим) 45,9 А при 480 В (нормальный режим) 40,5 А при 380 В (тяжелый режим) 35,8 А при 480 В (тяжелый режим) |
| Перспективная линия Isc | 50 кА |
| Полная мощность | 38,2 кВА при 480 В (нормальный режим) 29,8 кВА при 480 В (тяжелый режим) |
| Непрерывный выходной ток | 61,5 А при 4 кГц для нормального режима работы 46,3 А при 4 кГц для тяжелого режима работы |
| Профиль управления асинхронным двигателем | Стандарт переменного крутящего момента Режим оптимизированного крутящего момента Стандарт постоянного крутящего момента |
| Профиль управления синхронным двигателем | Двигатель с постоянными магнитами Синхронный реактивный двигатель |
| Выходная частота привода скорости | 0,1…500 Гц |
| Номинальная частота переключения | 4 кГц |
| Частота переключения | 2...12 кГц регулируемый 4...12 кГц с коэффициентом снижения мощности |
| Функция безопасности | STO (безопасное отключение крутящего момента) SIL 3 |
| Дискретная входная логика | 16 предустановленных скоростей |
| Протокол порта связи | Ethernet Модбус TCP серийный номер Modbus |
| Дополнительная карта | Слот A: коммуникационный модуль Profibus DP V1 Слот A: коммуникационный модуль PROFINET Слот A: модуль связи, DeviceNet Слот A: коммуникационный модуль, Modbus TCP/EtherNet/IP Слот A: коммуникационный модуль, шлейфовое подключение CANopen RJ45. Слот A: коммуникационный модуль CANopen SUB-D 9 Слот A: модуль связи, винтовые клеммы CANopen Слот A/слот B: модуль расширения цифровых и аналоговых входов/выходов. Слот A/слот B: модуль расширения выходных реле Слот A: коммуникационный модуль, Ethernet IP/Modbus TCP/MD-Link Коммуникационный модуль BACnet MS/TP Коммуникационный модуль Ethernet Powerlink |
| Режим монтажа | настенное крепление |
|---|---|
| Максимальный переходный ток | 67,7 А в течение 60 с (нормальный режим) 69,5 А в течение 60 с (тяжелый режим) |
| Число фаз сети | 3 фазы |
| Номер дискретного выхода | 0 |
| Тип дискретного выхода | Релейные выходы R1A, R1B, R1C 250 В переменного тока 3000 мА Релейные выходы R1A, R1B, R1C 30 В постоянного тока 3000 мА Релейные выходы R2A, R2C 250 В переменного тока 5000 мА Релейные выходы R2A, R2C 30 В постоянного тока 5000 мА Релейные выходы R3A, R3C 250 В переменного тока 5000 мА Релейные выходы R3A, R3C 30 В постоянного тока 5000 мА |
| Выходное напряжение | <= напряжение источника питания |
| Допустимое временное повышение тока | 1,1 x In в течение 60 с (нормальный режим) 1,5 x In в течение 60 с (тяжелый режим) |
| Компенсация скольжения двигателя | Регулируемый Автоматический независимо от нагрузки Можно подавить Недоступно в законе о двигателях с постоянными магнитами. |
| Рампы ускорения и замедления | Линейная регулировка отдельно от 0,01...9999 с. |
| Физический интерфейс | Ethernet 2-проводной RS 485 |
| Торможение до полной остановки | Путем впрыска постоянного тока |
| Тип защиты | Тепловая защита: двигатель Безопасное отключение крутящего момента: двигатель Обрыв фазы двигателя: двигатель Тепловая защита: привод Безопасное отключение крутящего момента: привод Перегрев: диск Сверхток между выходными фазами и землей: привод Перегрузка выходного напряжения: привод Защита от короткого замыкания: привод Обрыв фазы двигателя: привод Перенапряжения на шине постоянного тока: привод Перенапряжение сети: привод Пониженное напряжение сети: привод Потеря фазы сети: привод Превышение скорости: диск Обрыв в цепи управления: привод |
| Скорость передачи | 10, 100 Мбит 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с |
| Разрешение по частоте | Единица отображения: 0,1 Гц Аналоговый вход: 0,012/50 Гц |
| Рамка передачи | РТУ |
| Электрическое подключение | Управление: съемные винтовые клеммы 0,5...1,5 мм²/AWG 20...AWG 16. Сторона линии: винтовая клемма 25...50 мм²/AWG 4...AWG 1 Двигатель: винтовая клемма 25...50 мм²/AWG 4...AWG 1 |
| Тип разъема | RJ45 (на удаленном графическом терминале) для Ethernet/Modbus TCP RJ45 (на удаленном графическом терминале) для последовательного порта Modbus |
| Формат данных | 8 бит, настраиваемая нечетность, четность или отсутствие четности |
| Тип поляризации | Нет импеданса |
| Режим обмена | Полудуплекс, полный дуплекс, автосогласование Ethernet/Modbus TCP |
| Количество адресов | 1…247 для последовательного порта Modbus |
| Способ доступа | Ведомый Modbus TCP |
| Поставлять | Внешний источник питания для цифровых входов: 24 В пост. тока (19…30 В), <1,25 мА, тип защиты: защита от перегрузки и короткого замыкания. Внутреннее питание для опорного потенциометра (от 1 до 10 кОм): 10,5 В постоянного тока +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания. Внутреннее питание для цифровых входов и STO: 24 В пост. тока (21…27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания. |
| Местная сигнализация | 3 светодиода для местной диагностики 3 светодиода (двухцветные) для состояния встроенной связи 4 светодиода (двухцветные) для состояния модуля связи. 1 светодиод (красный) наличия напряжения |
| Ширина | 226 мм |
| Высота | 673 мм |
| Глубина | 271 мм |
| вес нетто | 28 кг |
| номер аналогового входа | 3 |
| Тип аналогового входа | AI1, AI2, AI3, программно настраиваемое напряжение: 0...10 В пост. тока, полное сопротивление: 31,5 кОм, разрешение 12 бит. AI1, AI2, AI3, программно настраиваемый ток: 0...20 мА, полное сопротивление: 250 Ом, разрешение 12 бит Аналоговый вход напряжения AI2: - 10...10 В постоянного тока, полное сопротивление: 31,5 кОм, разрешение 12 бит. |
| Дискретный входной номер | 8 |
| Тип дискретного входа | DI7, DI8 программируются как импульсный вход: 0…30 кГц, 24 В постоянного тока (<= 30 В) |
| Совместимость входов | DI1...DI6: ПЛК дискретного входа уровня 1, соответствующий EN/IEC 61131-2. DI5, DI6: ПЛК дискретного входа уровня 1, соответствующий IEC 65A-68. STOA, STOB: ПЛК дискретного входа уровня 1, соответствующий EN/IEC 61131-2. |
| Дискретная входная логика | Положительная логика (источник) (DI1...DI8), < 5 В (состояние 0), > 11 В (состояние 1) Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0), < 10 В (состояние 1) |
| номер аналогового выхода | 2 |
| Тип аналогового выхода | Программно-конфигурируемое напряжение AQ1, AQ2: 0...10 В постоянного тока, сопротивление 470 Ом, разрешение 10 бит. Программно-конфигурируемый ток AQ1, AQ2: 0...20 мА, разрешение 10 бит. Программно настраиваемый ток DQ-, DQ+: 30 В постоянного тока Программно настраиваемый ток DQ-, DQ+: 100 мА |
| Продолжительность выборки | 2 мс +/- 0,5 мс (DI1...DI4) – дискретный вход 5 мс +/- 1 мс (DI5, DI6) – дискретный вход 5 мс +/- 0,1 мс (AI1, AI2, AI3) — аналоговый вход 10 мс +/- 1 мс (AO1) – аналоговый выход |
| Точность | +/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход +/- 1 % AO1, AO2 для изменения температуры аналогового выхода 60 °C. |
| Ошибка линейности | AI1, AI2, AI3: +/- 0,15 % от максимального значения для аналогового входа. AO1, AO2: +/- 0,2 % для аналогового выхода |
| Номер релейного выхода | 3 |
| Тип релейного выхода | Настраиваемая логика реле R1: реле неисправности NO/NC, электрическая долговечность 100 000 циклов Настраиваемая логика реле R2: реле последовательности NO, электрическая долговечность 100 000 циклов Настраиваемая логика реле R3: реле последовательности NO, электрическая долговечность 100 000 циклов |
| Время обновления | Релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Минимальный ток переключения | Релейный выход R1, R2, R3: 5 мА при 24 В постоянного тока |
| Максимальный ток переключения | Релейный выход R1, R2, R3 на резистивную нагрузку, cos phi = 1: 3 А при 250 В переменного тока Релейный выход R1, R2, R3 на резистивную нагрузку, cos phi = 1: 3 А при 30 В постоянного тока Релейный выход R1, R2, R3 на индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменного тока Релейный выход R1, R2, R3 на индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянного тока |
| Изоляция | Между клеммами питания и управления |
| Максимальная выходная частота | 500 кГц |
| Максимальный входной ток | 53,3 А |
| Выбор применения привода с регулируемой скоростью | Здание - центробежный компрессор HVAC Обработка продуктов питания и напитков, другое применение Горный минерал и металлический вентилятор Горный насос для минералов и металлов Нефтяной и газовый вентилятор Вода и сточные воды другое применение Здание - винтовой компрессор HVAC Насос для переработки пищевых продуктов и напитков Вентилятор для производства продуктов питания и напитков Распыление при производстве продуктов питания и напитков Электропогружной насос для нефти и газа (ЭЦН) Водонагнетательный насос для нефти и газа Насос реактивного топлива для нефти и газа Нефтяной и газовый компрессор для нефтеперерабатывающего завода Центробежный насос для воды и сточных вод Объемный насос для воды и сточных вод Электропогружной насос для воды и сточных вод (ЭЦН) Винтовой насос для воды и сточных вод Кулачковый компрессор для воды и сточных вод Винтовые компрессоры для воды и сточных вод Центробежный компрессор для воды и сточных вод Вентилятор воды и сточных вод Конвейер для воды и сточных вод Смеситель воды и сточных вод |
| Диапазон мощности двигателя АС-3 | 30…50 кВт при 380…440 В, 3 фазы 30…50 кВт при 480…500 В 3 фазы |
| Количество в комплекте | 1 |
| монтаж корпуса | Настенный |
| Изоляционное сопротивление | > 1 МОм 500 В постоянного тока в течение 1 минуты на землю |
|---|---|
| Уровень шума | 63,5 дБ в соответствии с 86/188/EEC |
| Рассеиваемая мощность, Вт | Естественная конвекция: 93 Вт при 380 В, частота переключения 4 кГц Принудительная конвекция: 640 Вт при 380 В, частота переключения 4 кГц |
| Объем охлаждающего воздуха | 240 м3/ч |
| Рабочее положение | Вертикально +/- 10 градусов |
| Максимальный THDI | <48 % от 80...100 % нагрузки в соответствии с IEC 61000-3-12 |
| Электромагнитная совместимость | Испытание на устойчивость к электростатическому разряду, уровень 3 в соответствии с IEC 61000-4-2. Испытание на устойчивость к излучаемому радиочастотному электромагнитному полю, уровень 3 в соответствии с IEC 61000-4-3 Испытание на устойчивость к быстрым переходным процессам/всплескам, уровень 4 в соответствии с IEC 61000-4-4 1,2/50 мкс - 8/20 мкс, тест на устойчивость к перенапряжению, уровень 3 в соответствии с IEC 61000-4-5 Проведенное испытание на радиочастотную устойчивость уровня 3 в соответствии с IEC 61000-4-6. |
| Степень загрязнения | 2 в соответствии с EN/IEC 61800-5-1 |
| Устойчивость к вибрации | 1,5 мм от пика до пика (f= 2…13 Гц) в соответствии с IEC 60068-2-6 1 gn (f= 13…200 Гц) в соответствии с IEC 60068-2-6 |
| Ударопрочность | 15 гн в течение 11 мс в соответствии с IEC 60068-2-27 |
| Относительная влажность | 5…95 % без конденсации в соответствии с IEC 60068-2-3 |
| Температура окружающего воздуха для работы | -15…50 °C (без снижения номинальных характеристик) 50…60 °C (с коэффициентом снижения мощности) |
| температура окружающего воздуха для хранения | -40…70 °С |
| Рабочая высота | <= 1000 м без снижения мощности 1000...4800 м со снижением тока 1 % на 100 м |
| Сертификаты продукции | ТЮВ АТЕКС ИНЕРИС UL CSA Зона АТЕХ 2/22 ДНВ-ГЛ |
| маркировка | CE |
| Стандарты | УЛ 508С ЭН/МЭК 61800-3 EN/IEC 61800-3 среда 1, категория C2 EN/IEC 61800-3 среда 2, категория C3 ЭН/МЭК 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 МЭК 61508 МЭК 13849-1 |
| Категория перенапряжения | III |
| Контур регулирования | Регулируемый ПИД-регулятор |
| уровень шума | 63,5 дБ |
| Степень загрязнения | 2 |
| Тип упаковки 1 | PCE |
|---|---|
| Количество единиц в пакете 1 | 1 |
| Пакет 1 Высота | 55,0 см |
| Пакет 1 Ширина | 84,0 см |
| Пакет 1 Длина | 33,0 см |
| Упаковка 1 Вес | 38,0 кг |
