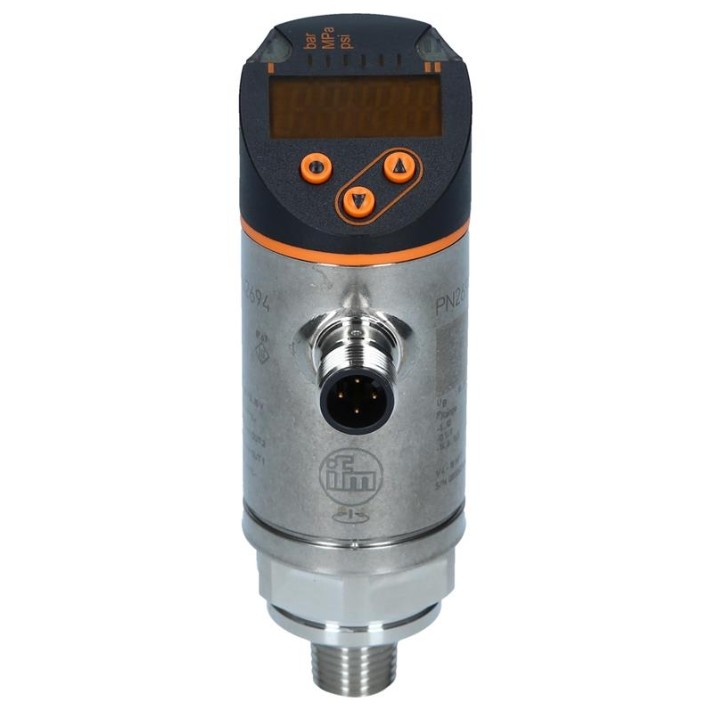

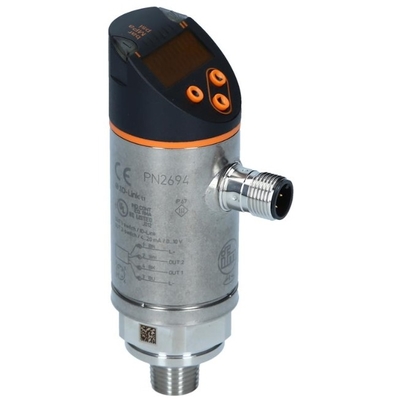

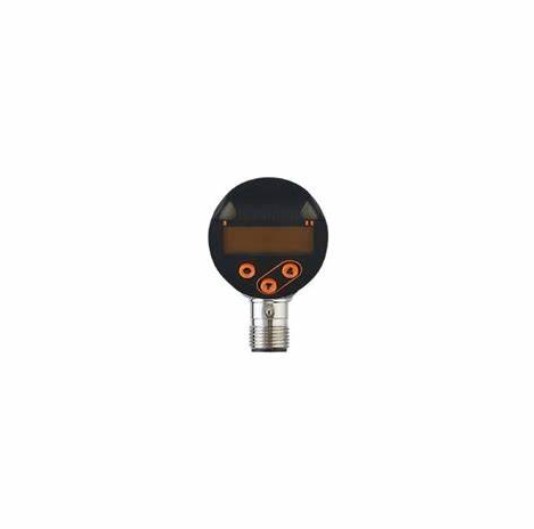

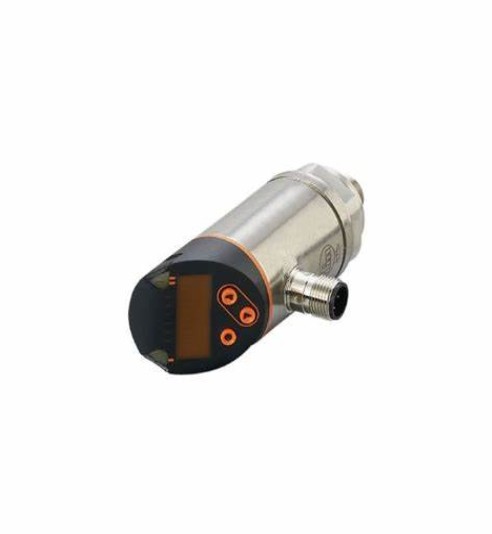

Датчик давления IFM с дисплеем PN2694 PN-010-REN14-MFRKG/US/ /V
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | IFM |
| Сертификация | CE |
| Номер модели | PN2694 |
| Количество мин заказа | 1 |
| Цена | USD$220 |
| Упаковывая детали | Картон |
| Время доставки | 6-8weeks |
| Условия оплаты | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Поставка способности | 500шт |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Рабочее напряжение [V] | 9 | Потребление тока [mA] | 9 |
|---|---|---|---|
| Минимальное сопротивление изоляции [MΩ] | 9 | Класс защиты | III |
| Выделить | Датчик давления IFM с дисплеем,IFM PN2694 Датчик давления,Датчик давления США с дисплеем |
||
Характер продукции
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 | ||||
|---|---|---|---|---|---|
| Диапазон измерений |
|
||||
| Соединение процесса | натянутое соединение 1/4 "NPT внешняя нить |
Применение
| Система | позолоченные контакты | |||
|---|---|---|---|---|
| Измерительный элемент | керамическая емкостная камера измерения давления | |||
| Применение | для промышленных применений | |||
| СМИ | жидкости и газы | |||
| Средняя температура [°C] | - 25...80 | |||
| Минутное давление взрыва |
|
|||
| Нагрузка |
|
|||
| Вакуумное сопротивление [mbar] | - 1000 | |||
| Тип давления | относительное давление; вакуум | |||
| ПРОП (для заявок в соответствии с CRN) |
|
Электрические данные
| Рабочее напряжение [V] | 18...30 DC; (на SELV/PELV) |
|---|---|
| Потребление тока [mA] | < 35 |
| Минимальное сопротивление изоляции [MΩ] | 100; (500 В постоянного тока) |
| Класс защиты | III. |
| Защита от обратной полярности | Да, да. |
| Время задержки включения питания [s] | 0.3 |
| Интегрированный сторожевой пес | Да, да. |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
|---|
Выходы
| Общее количество выходов | 2 |
|---|---|
| Выходной сигнал | переключательный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый) |
| Электрическая конструкция | ПНП/НПН |
| Количество цифровых выходов | 2 |
| Функция выхода | обычно открытое / закрытое; (конфигурируемое) |
| Максимальный выход переключателя с пониженным напряжением DC [V] | 2 |
| Постоянный номинальный ток выхода переключения DC [mA] | 250 |
| Переключательная частота DC [Hz] | < 500 |
| Количество аналоговых выходов | 1 |
| Аналоговый выходный ток [mA] | 4- Что?20; (масштабируемый 1:5) |
| Максимальная нагрузка [Ω] | 500 |
| Аналоговое напряжение выхода [V] | 0- Что?10; (масштабируемый 1:5) |
| Минимальное сопротивление нагрузке [Ω] | 2000 |
| Защита от короткого замыкания | Да, да. |
| Тип защиты от короткого тока | Да (без замыкания) |
| Защита от перегрузки | Да, да. |
Диапазон измерения/настройки
| Диапазон измерений |
|
||||
|---|---|---|---|---|---|
| Аналоговый исходный пункт |
|
||||
| Аналоговая конечная точка |
|
Производственная настройка / CMPT = 2
| Место установки SP |
|
|||
|---|---|---|---|---|
| Точка перезагрузки rP |
|
|||
| Минимальная разница между SP и rP |
|
|||
| Поэтапно |
|
Status_B Высокое разрешение / CMPT = 3
| Место установки SP |
|
|||
|---|---|---|---|---|
| Точка перезагрузки rP |
|
|||
| Минимальная разница между SP и rP |
|
|||
| Поэтапно |
|
Точность / отклонения
| Точность точек переключения [% от диапазона] | < ± 0,4(Отвернитесь 1:1) |
|---|---|
| Повторяемость [% от протяженности] | < ± 0,1; (при колебаниях температуры < 10 K; понижение 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS);1; BFSL = лучшая прямая линия; LS = установка предельного значения) |
| Отклонение гистерезы [% от протяженности] | < ± 0,1(Отвернитесь 1:1) |
| Долгосрочная стабильность [% от интервала] | < ± 0,05; (отключить 1:1; за 6 месяцев) |
| Температурный коэффициент нулевой точки [% диапазона / 10 K] | < ± 0,2; (-0...80 °C) |
| Температурный коэффициент протяженности [% протяженности / 10 K] | < ± 0,2; (-0...80 °C) |
| Примечания к точности / отклонению | точность точек переключения, ошибка линейности по DNV GL: < ± 1%: < ± 1% |
Время реакции
| Время ответа [ms] | < 1.5 |
|---|---|
| Время задержки программируемое dS, dr [s] | 0- Что?50 |
| Значение процесса амортизации dAP [s] | 0- Что?4 |
| Снижение давления для аналогового выхода dAA [s] | 0- Что?4 |
| Максимальное время отклика аналогового выхода [ms] | 3 |
Программное обеспечение
| Параметры настройки | гистерез / окно; открыто / закрыто; задержка включения / выключения; амортизация; дисплейный блок; выход тока / напряжения |
|---|
Интерфейсы
| Интерфейс связи | IO-Link | ||||||
|---|---|---|---|---|---|---|---|
| Тип трансмиссии | COM2 (38,4 кБауда) | ||||||
| Пересмотр IO-Link | 1.1 | ||||||
| Стандарт SDCI | IEC 61131-9 | ||||||
| Режим SIO | Да, да. | ||||||
| Требуемый класс главного порта | A; (если пин 2 не подключен: B) | ||||||
| Поддерживаемые идентификаторы устройств |
|
||||||
| Примечание |
|
Производственная настройка / CMPT = 2
| Профили | Умный датчик: переменная данных процесса; идентификация устройства, диагностика устройства | ||||||
|---|---|---|---|---|---|---|---|
| Минутовое время цикла процесса [ms] | 2.3 | ||||||
| Давление разрешения IO-Link [бар] | 0.01 | ||||||
| Данные процесса IO-Link (циклические) |
|
||||||
| Функции IO-Link (ациклические) | специальный тег приложения |
Status_B Высокое разрешение / CMPT = 3
| Профили | Умный датчик ED2: цифровой датчик измерения (0x000A), идентификация и диагностика (0x4000) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Минутовое время цикла процесса [ms] | 3 | ||||||||
| Давление разрешения IO-Link [бар] | 0.005 | ||||||||
| Данные процесса IO-Link (циклические) |
|
||||||||
| Функции IO-Link (ациклические) | специальный тег приложения |
Условия эксплуатации
| Температура окружающей среды [°C] | - 25...80 |
|---|---|
| Температура хранения [°C] | - Сорок...100 |
| Защита | IP 65; IP 67 |
Испытания / одобрения
| ЭМК |
|
||||
|---|---|---|---|---|---|
| Ударная стойкость |
|
||||
| Сопротивление вибрации |
|
||||
| MTTF [годы] | 138 | ||||
| Одобрение UL |
|
||||
| Директива об оборудовании под давлением | надежная инженерная практика; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Масса [g] | 246 |
|---|---|
| Материал | нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
| Материалы (мокрые части) | Нержавеющая сталь (1.4404 / 316L); Al2O3 (керамика); FKM |
| Минимальные циклы давления | 100 миллионов |
| Крутящий момент [Nm] | > 50; (зависит от уровня смазки, уплотнения и давления) |
| Соединение процесса | натянутое соединение 1/4 "NPT внешняя нить |
| Интегрированный элемент ограничителя | нет (можно модернизировать) |
Дисплеи / элементы управления
| Дисплей |
|
|---|
Примечания
| Количество упаковки | 1 штука. |
|---|
Электрическое соединение
| Соединение | Коннектор: 1 x M12; кодировка: A; Контакты: позолоченные |
|---|
