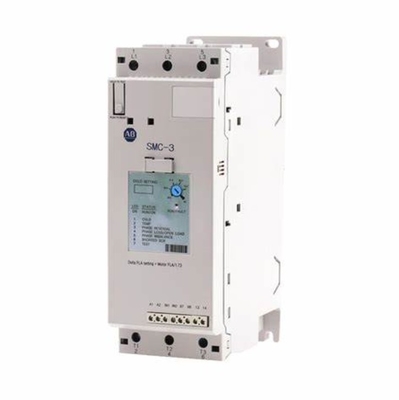

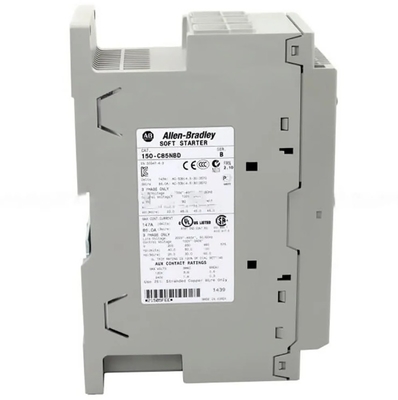

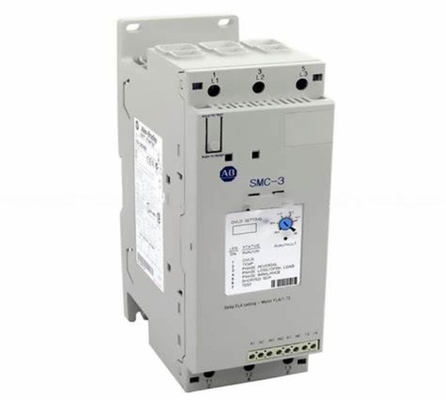

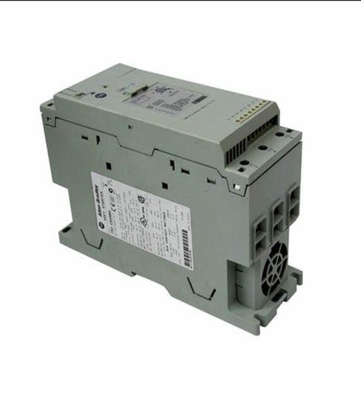

ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-wire умный контроллер двигателя открытый корпус

  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
Место происхождения Китай
Фирменное наименование ALLEN-BRADLEY
Сертификация CE
Номер модели 150-C85NBD
Количество мин заказа 1
Цена USD$1030
Упаковывая детали Картон
Время доставки на складе
Условия оплаты L/C, D/A, T/T, западное соединение, MoneyGram, D/P
Поставка способности 500шт

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Тип корпуса Открыто Частота 50/60
Состояние деталя Активный изготовитель Автоматизация Rockwell
Тип продукции Просто.
Выделить

Разумный контроллер двигателя Rockwell Automation

,

Умный контроллер двигателя

,

Умный контроллер двигателя с тремя проводами
Оставьте сообщение
Характер продукции

Технические спецификации

Электрические

С дисплеем Нет, нет.
Тип напряжения для привода AC/DC
Номинальное рабочее напряжение Ue 200 В
Номинальное напряжение питания регулировщика при частоте переменного тока 50 Hz 100 В
Номинальное напряжение питания регулировщика на частоте 60 Гц 100 В
Ток перегрузки 28.3 А
Тип контроллера SMC-3
Защита от DV/DT 1000В/μs для силовой цепи
Повторяющееся пиковольт 1400В на UL/CSA/NEMA для энергосистемы
Частота работы 50/60 Гц по UL/CSA/NEMA для силовой цепи
Мощность двигателя, подключенного к линии, максимум 45 кВт @ 380/400/415В переменный ток, 50 Гц, 3-фазный
Мощность двигателя, подключенного дельта, максимум 25...100 л.с. @ 460 Вт переменного тока, 60 Гц, 3-фазный
Категория перенапряжения III на IEC для боковых вспомогательных контактов
Номинальное импульсное напряжение 6 кВ для энергетической цепи
Диэлектрическое сопротивление 2500В переменного тока на IEC для силовой цепи
Линейный ток двигателя 28.3...85 A @ 380/400/415/460V переменный ток, 3-фазный
Делта-присоединенный ток двигателя 50...147 A @ 380/400/415/460V переменный ток, 3-фазный
Изоляционное напряжение Номинальное 600В переменного тока по UL/CSA/NEMA для энергетической цепи
Номинальное рабочее напряжение 250 V AC/30 V DC по UL/CSA/NEMA для боковых вспомогательных контактов
Номинальная мощность управления при запуске с вентилятором 200 mA @ 120V AC/100 mA @ 240V AC, 700 mA @ 24V AC/DC
Входной ток в состоянии OFF < 10 mA, < 12 mA @ Входное напряжение в состоянии OFF (IN1, IN2) для цепи управления
Список устройств защиты от короткого тока Невременное замедление Тепломагнитный выключатель высокой емкости класс временного замедления CC/J/L
Количество контактов TB-97, -98 (OVLD/Fault): 1 для вспомогательных контактов
Высокая емкость доступного тока отказа, максимум 70 kA @ 600V, максимальный ток 300 A Срок задержки класса J или класса L предохранителя для внутренних дельта-моторов
Тип тока TB-97, -98 (OVLD/Fault): переменная частота (AC/DC) для вспомогательных контактов
Обычный тепловой ток (Ith) TB-97, -98 (OVLD/Fault): 1 A для вспомогательных контактов
Тип схемы управления TB-97, -98 (OVLD/Fault): Электромагнитное реле для вспомогательных контактов
Тип контактов TB-97, -98 (OVLD/Fault): Обычно открыто (N.O.) для вспомогательных контактов
Категория использования TB-23, -24 (нормальные/до скорости), TB-33, -34 (нормальные/до скорости): C300/R150 на UL/CSA/NEMA для боковых вспомогательных контактов
Номинальный рабочий ток, максимум TB-97, -98 (OVLD/Fault): 0,6 A @ 120V AC и 0,3 A @ 240V AC для вспомогательных контактов
Стандартная функция контроллера Мягкая остановка
Стандартный доступный ток неисправности, максимум 10 кА @ максимальный стандартный предохранитель 400 А для дельта-устройства с номинальным рабочим током
Интегрированная защита от перегрузки двигателя Да, да.
Тип устройства защиты от короткого замыкания Тип 1
Выбираемый класс перегрузки Класс путешествия 10, 15 или 20
Выбираемые часы начала 2, 5, 10, 15, 20, 25 или 30 с
Входное напряжение в состоянии OFF (IN1, IN2), максимум 40 Вт переменного тока, 17 Вт постоянного тока/12 Вт переменного тока для цепей управления
Выбираемый предел тока 150%, 250%, 350% и 450% тока полной нагрузки
Входное напряжение в состоянии включения во время запуска (IN1, IN2) 85 V переменного тока, 19,2 V постоянного тока/19,2 V переменного тока минимально для цепи управления
Входный ток в состоянии включения (IN1, IN2) 9.8 mA @ 120V AC/19.6 mA @ 240V AC для цепи управления, 7.3 mA @ 24V AC/DC для цепи управления

Механические

Степень защиты (IP) IP2X
Вес 2.25 кг
Шок Операционный: 15 Г
Ширина 72 мм (2.83 дюйма)
Глубина 130 мм (5,12 дюйма)
Высота 206 мм (8,11 дюйма)
Размер кабеля 2.5...95 мм2 (14...3/0 AWG) для линейных электроприводов
Вибрация Операционный: 1,0 G пик, 0,15 мм (0,006 дюйма) смещения
Сделать TB-97, -98 (OVLD/Fault): 432VA для вспомогательных контактов
Перерыв. TB-97, -98 (OVLD/Fault): 72VA для вспомогательных контактов
Сжимательный момент 11.3- Что?12.4 Нм (100...110 фунтов дюйма) для терминалов мощности нагрузки
Внутренний байпас Да, да.
Функция Однонаправленность
Выбираемый старт - 450% FLA 0, 0.5, 1.0, или 1,5 с
Выбираемый исходный крутящий момент 15%, 25%, 35% и 65% крутящего момента блокированного ротора
Выбираемая мягкая остановка Выключенный, 100%, 200% или 300% от настройки времени запуска при проводке

Экологические

Рассеивание тепла в устойчивом состоянии 82 Вт
Температура хранения и транспортировки -25 °C
Номинальный диапазон температуры окружающей среды без понижения температуры -5 °C
Влажность воздуха 5...95% неконденсирующие
Рабочая температура Открытый: -5 до 50 °C (23 до 122 °F)
Уровни выбросов ЭМК Излученные выбросы: Класс А по МЭК
Уровни иммунитета к электромагнитным эффектам Переходный перенапряжение: по EN/IEC 60947-4-2 по IEC
Высота 2000 м
Степень загрязнения 2

Строительство

Размер монтажного отверстия 5.3 мм
Количество столбов Оборудование предназначено только для трехфазной энергетической цепи
Ограждение Открытый тип

Документация

РЕСУРС Номер издания
Технические данные 150-TD009
Руководство пользователя 150-UM007
