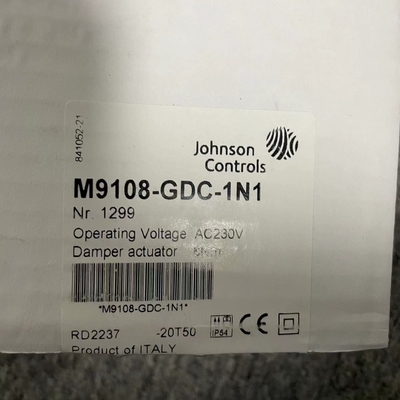

Оригинальные контроллеры Johnson M9108-GDC-1N1 M9108 M9116 M9124 M9132 Смены полевого управления

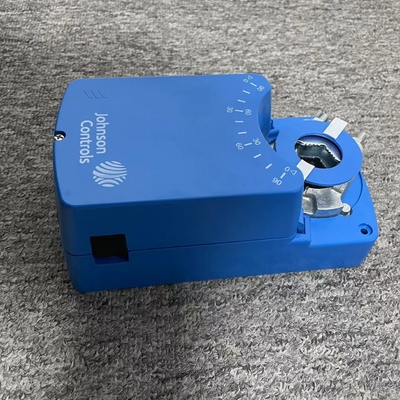

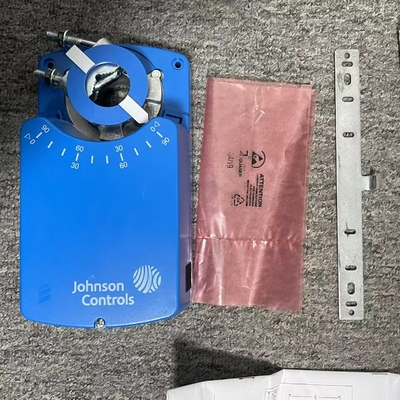

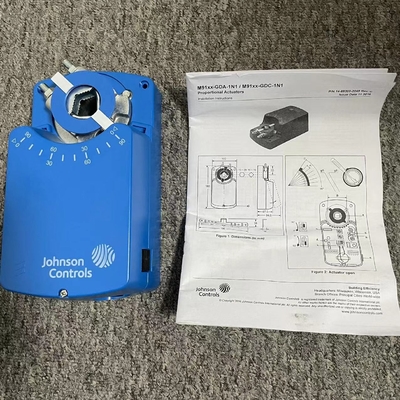

Пропорциональные электрические возвратные приводы без пружин серии M9108 Электрические приводы прямой установки серии M9108-GGx-2 и M9108-HGx-2 работают на мощности 24 VAC или VDC.и доступны для использования с пропорциональными контроллерамиЭти двунаправленные приводы не требуют соединения с амортизатором и легко устанавливаются на амортизатор с круглым валом до 3/4 дюйма (19 мм) в диаметре или квадратным валом до 5/8 дюйма (16 мм).Они могут быть непосредственно или удаленно установлены на амортизаторМодель M9108-GGx-2 или M9108-HGx-2 обеспечивает крутящий момент до 8 Нм. Угол вращения механически регулируется от 0 до 90° с 5-градусным увеличением.Интегральные вспомогательные переключатели доступны для указания положения конечной остановки или для выполнения функций переключения под любым углом в выбранном диапазоне вращения. Прыжки на приводе позволяют пользователям выбирать направление действия, диапазон ввода управления и калибровку (фиксированную или регулируемую).потенциометрНа рисунке 1 показаны характеристики и преимущества привода серии M9108 closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installation, установка, and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: Данное устройство не предназначено для использования в или вблизи помещений, где могут присутствовать взрывчатые пары или газы.или среды, где могут присутствовать вещества, коррозионные для внутренних компонентов устройстваПропорциональные приводы M9108 могут быть установлены в любой удобной ориентации. Они предназначены для размещения воздушных амортизаторов и клапанов в системах отопления, вентиляции и кондиционирования воздуха (ВВК).Приложения включают:: • расположение отключателей воздуха или выхлопных газов • управление отключателями фазы и обхода • расположение лопастей для вентиляторов с переменным объемомклапанПрименение весенне-возвращающих приводов, таких как Johnson Controls® M9206 и M9216 серии, рекомендуется для использования с наружными воздушными амортизаторами в холодном климате.Пропорциональные приводы серии M9108 предназначены для управления оборудованием в нормальных условиях эксплуатацииЕсли отказ или неисправность пропорционального привода M9108 может привести к ненормальному состоянию работы, которое может привести к телесным повреждениям или повреждению оборудования или другого имущества,другие устройства (ограничительные или безопасные элементы управления), или системы (сигнализации или контроля), предназначенные для предупреждения или защиты от сбоев или неисправностей в работе привода M9108, должны быть включены в систему управления и поддерживаться в качестве ее части.M9108 Пропорциональные приводы работают на 24 VAC при 50/60 Hz или 24 VDCЭти компактные приводы используют двигатель постоянного тока с схемой обнаружения застоя, которая работает на протяжении всего хода.Пропорциональные приводы M9108 используют методы фильтрации шума на сигнале управления, чтобы исключить перемещение из-за шума линии. вращение механически ограничено до 93° интегральными конечными остановками. положение привода обозначено от 0 до 90° на крышке. противовращение крепление предотвращает боковое движение привода.Нажмите на разгрузку весловой передачи на крышке привода, чтобы отключить трансмиссию для ручного перемещения
