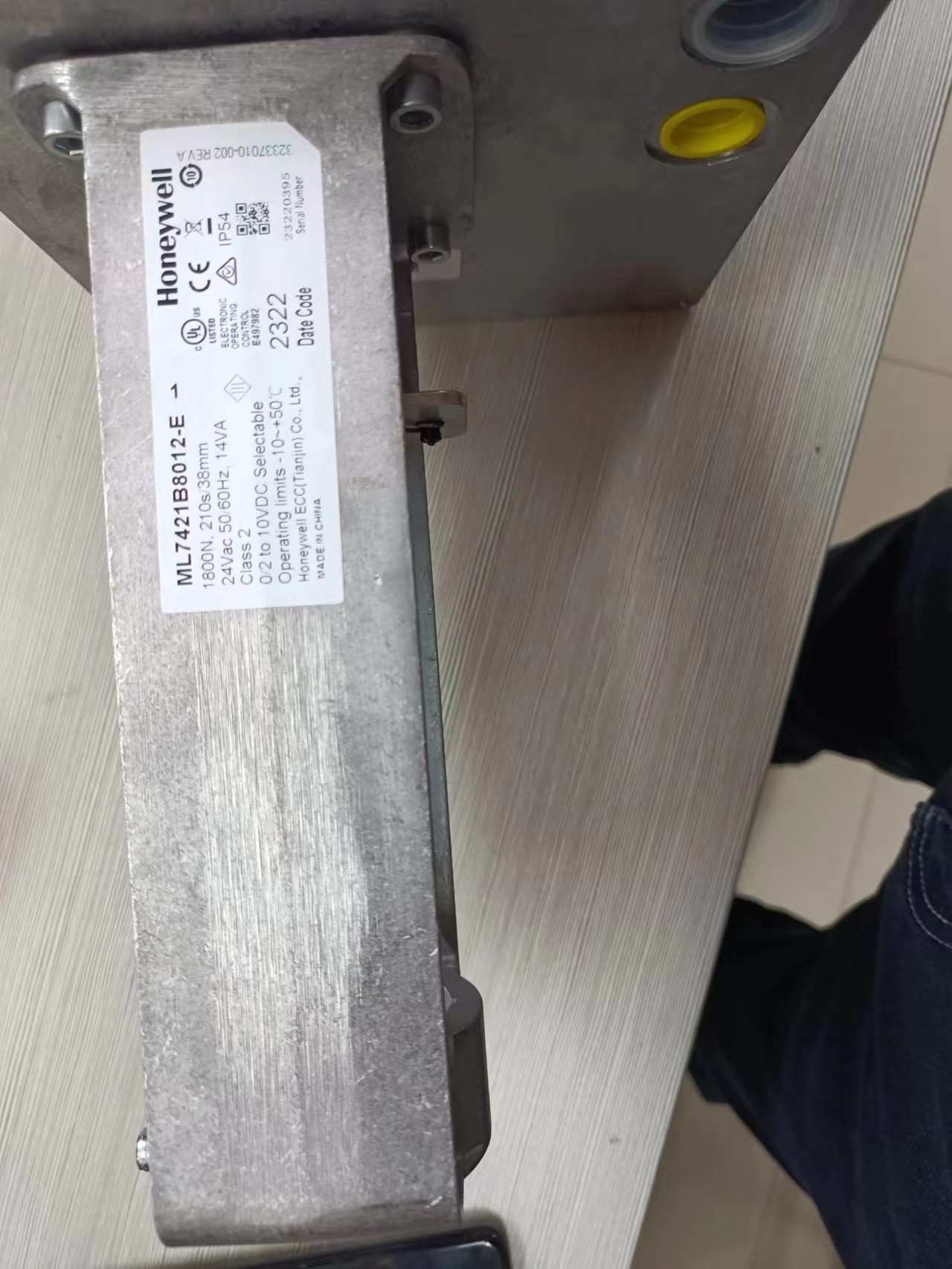

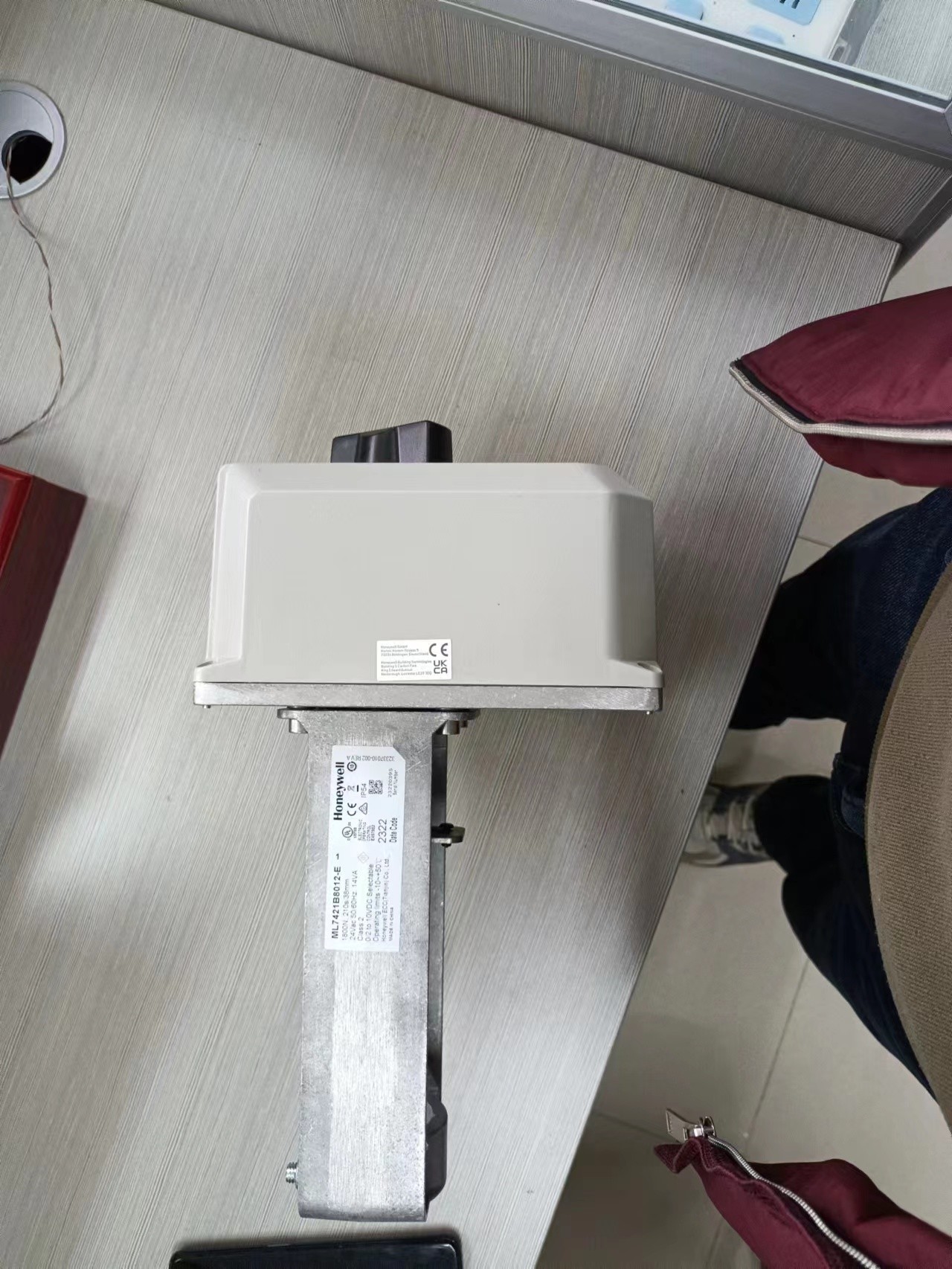

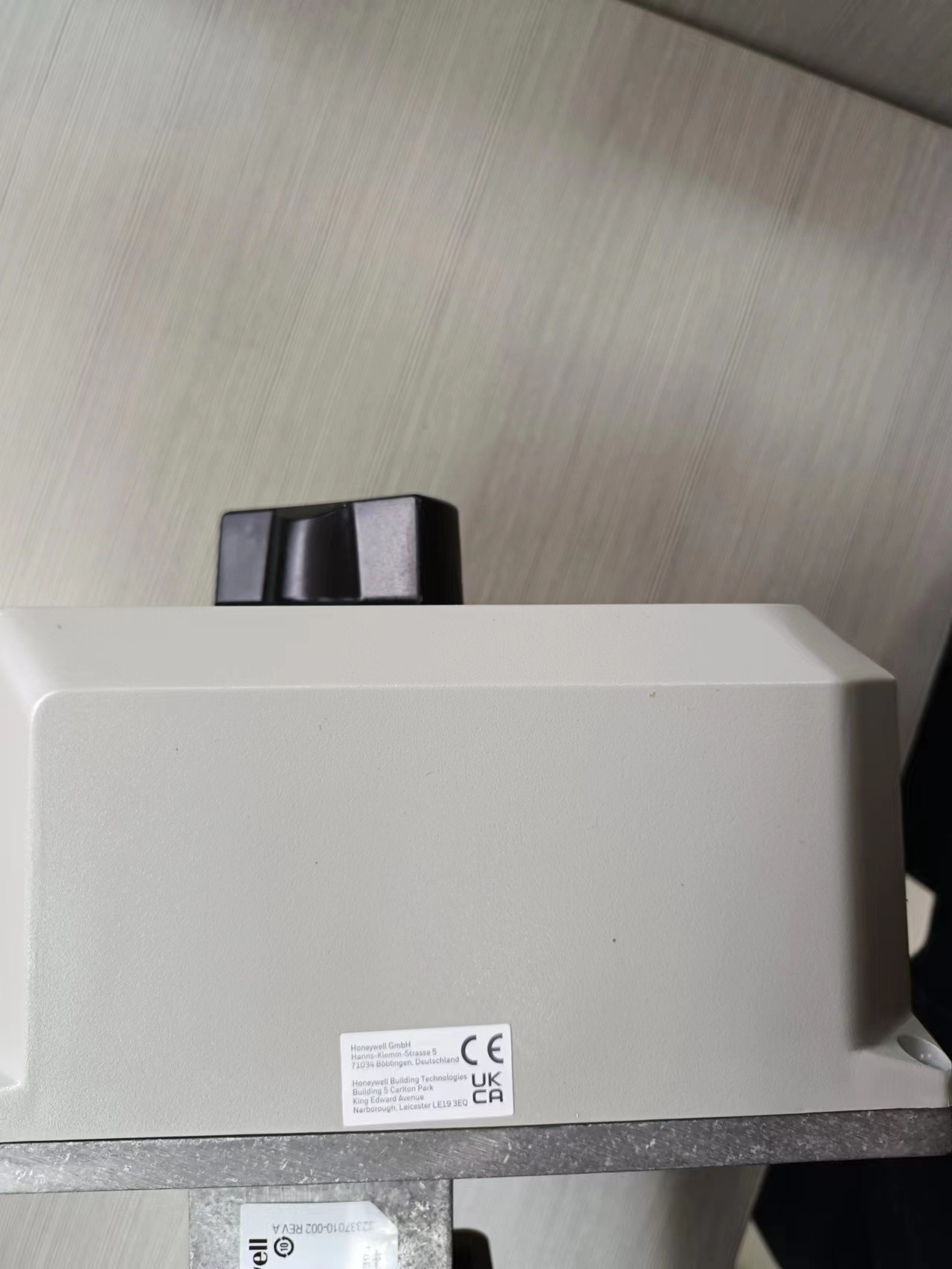

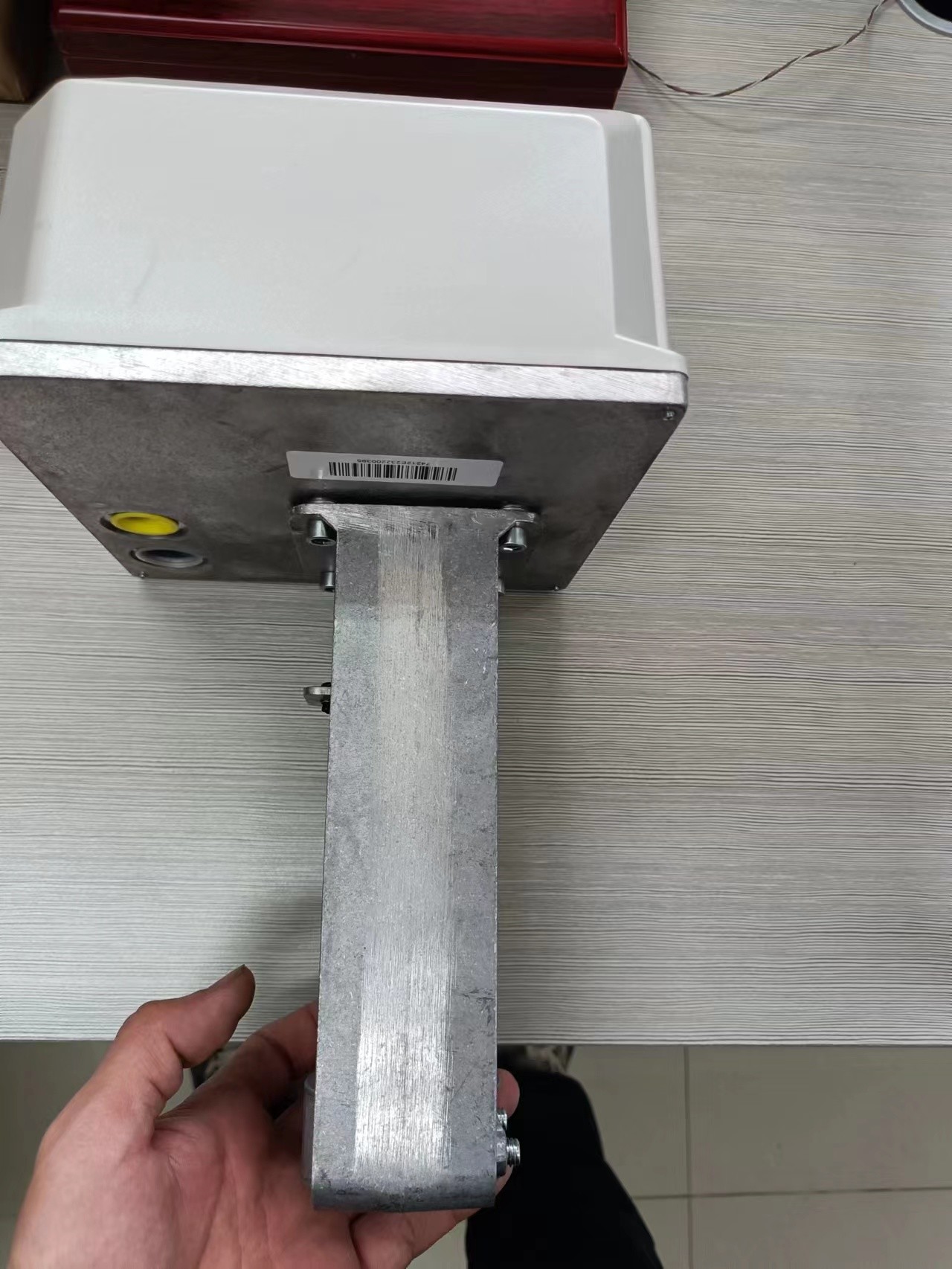

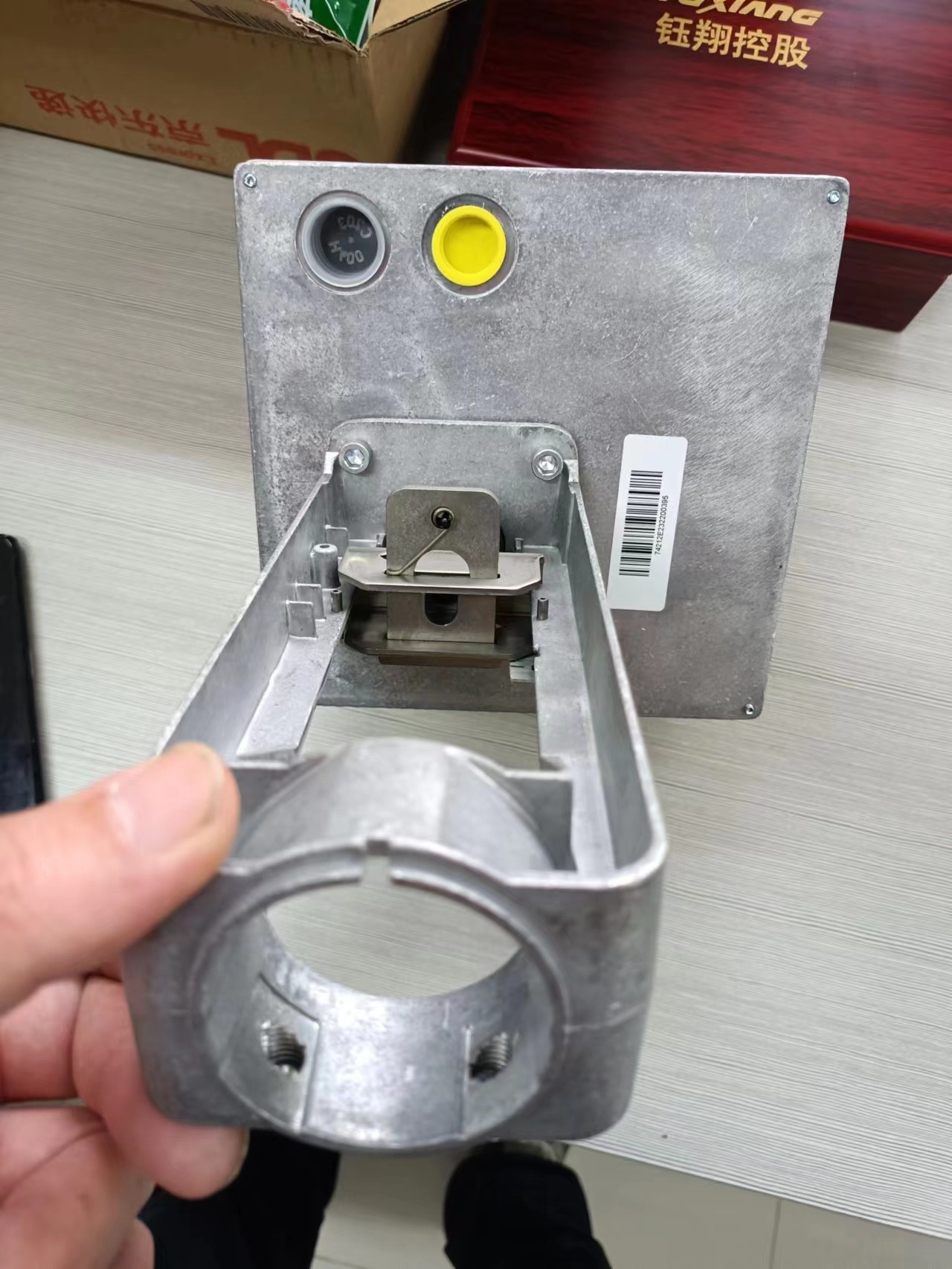

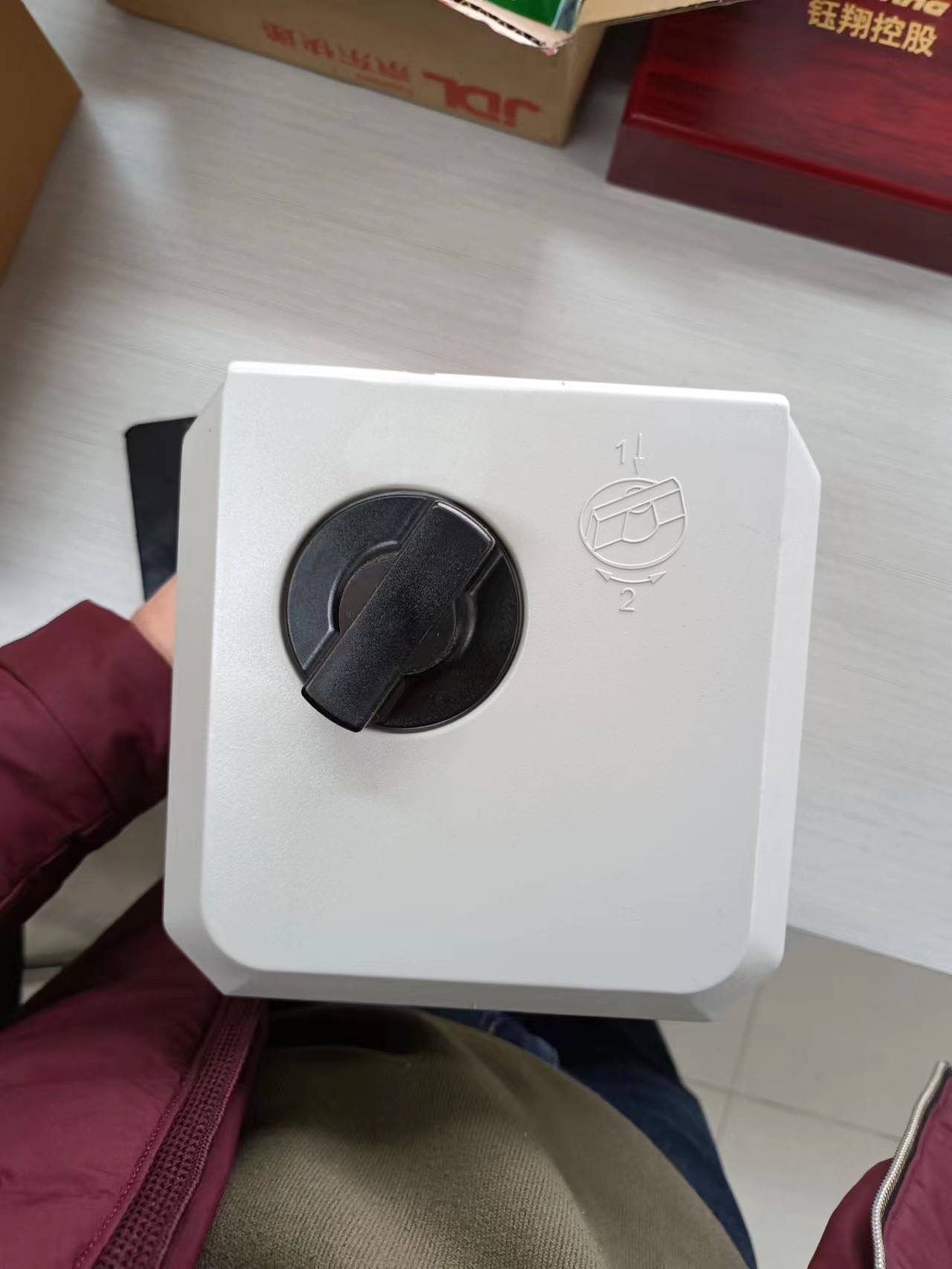

Honeywell ML7421B8012-E Электрические линейные клапановые приводы на складе

Выходный сигнал обратной связи (F) На терминале F доступен аналоговый выходный сигнал (2-10 Vdc), который представляет собой фактическое положение ствола привода.Он может быть использован для удаленного указания положения стебляПри полном расширении ствола привода выходный сигнал составляет 10 Vdc. Выходный сигнал не меняется при обратном действии привода с помощью W3 или W4.которая установлена на положение mA, см. Направление действия. Нарушение привода Положение отмены выходного сигнала преобразователя может использоваться в защите от заморозки или аналогичных приложениях.заменяет сигнал управления;Для выполнения этой функции, подключите 24 вака общий (или T2) к одному из терминалов O1 или O2. подключение к терминалу O1 полностью расширяет ствол привода.подключение к O2 полностью оттягивает ствол приводаСигнал управления игнорируется, когда сигнал отмены применяется к терминалу O1 или O2.Подключение для переключения сигнала управления на привод привода в определенное положениеML7421 Электрический линейный клапан-актуатор может быть проверен либо непосредственно, либо с помощью контроллера.Проверьте положение клапана и убедитесь, что 24 Vac правильно применяется к приводу. 3. Приложить сигнал управления к соответствующим проводам, чтобы переместить клапан в нужном направлении. 4. Если привода не движется, убедитесь, что привода правильно установлено. 5.Если приводы установлены правильно и не работают, заменить приводящий механизм. Директный контролер проверки проверки 1. Настроить настройку контроллера для вызова на открытие или закрытие клапана. Наблюдать за приводящим механизмом. 2. Если клапан закрыт,Он должен начать открываться.Если клапан остается закрытым, переместите настройку дальше к открытой установке. Если клапан не двигается, проверьте наличие 24 вака в питании привода.Если 24 Vac присутствует и привода не работаетЕсли проводка правильная, то на терминалах питания присутствует 24 вака, и
