Германия Оригинальный электропневматический позиционировщик ABB TZIDC V18345-1010421001

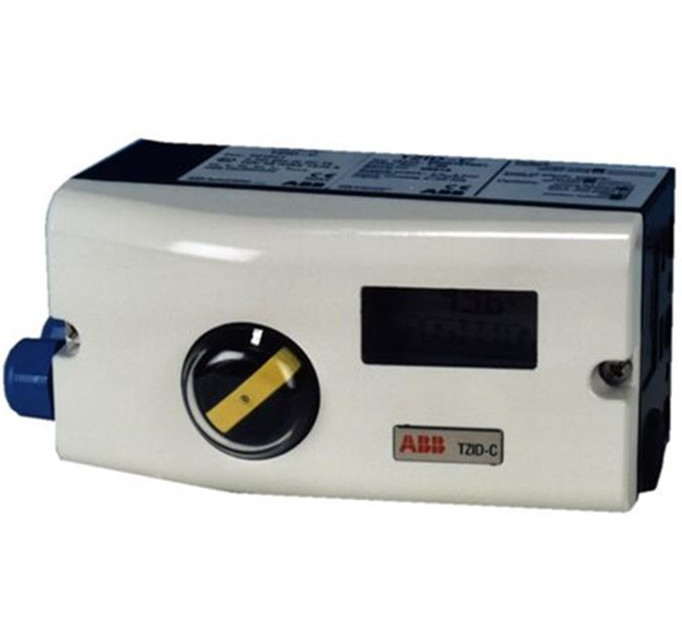

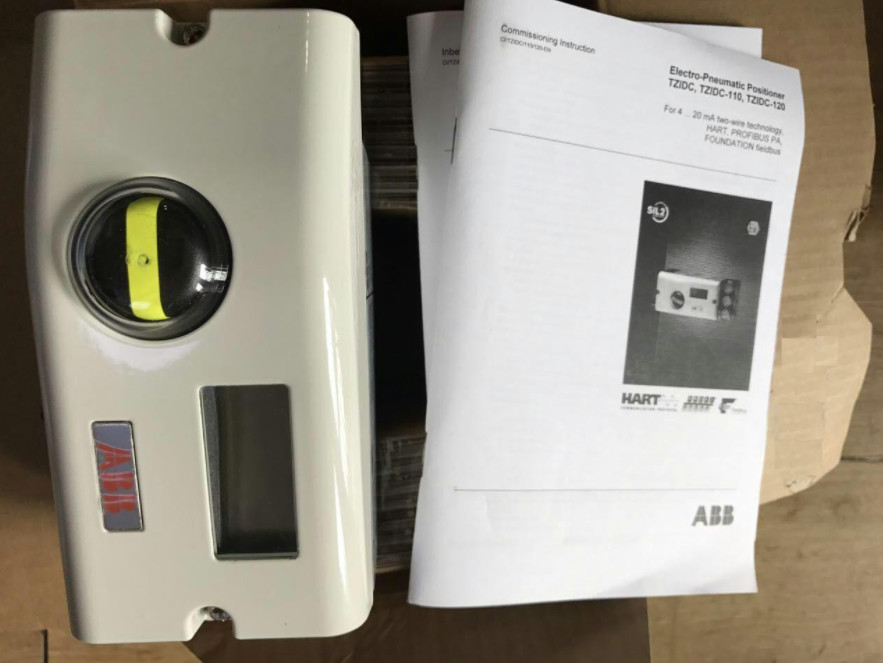

Электропневматический позиционирующий прибор ABB TZIDC V18345-1010421001

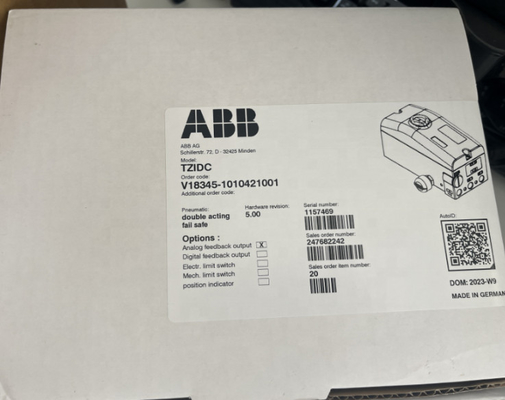

V18345 - TZIDC

Электропневматический позиционирующий прибор, интеллектуальный, настраиваемый, с указанием

и панель оператора

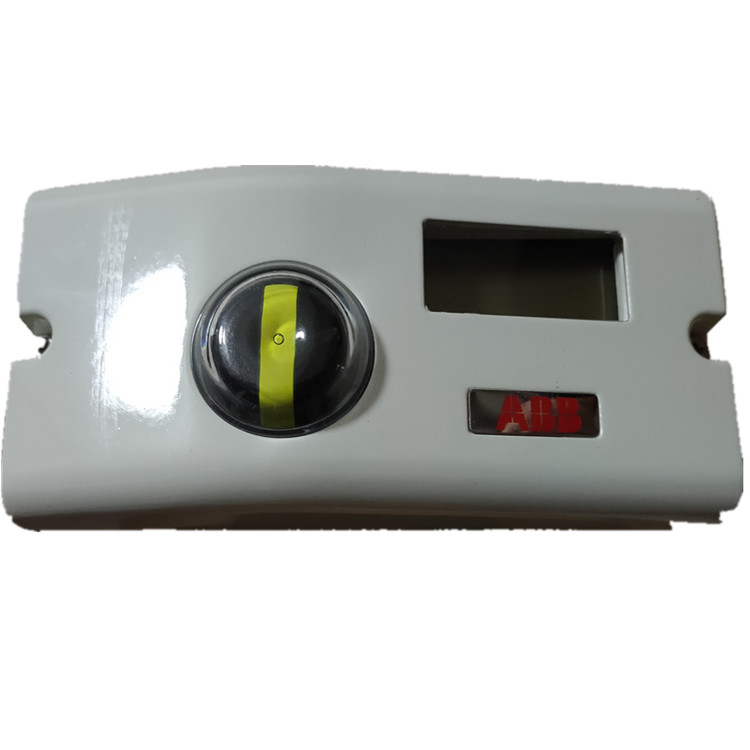

корпус из алюминия, лакированный, с механическим указателем положения,

для установки на линейные приводы согласно DIN / IEC 534 / NAMUR или на ротационные приводы

Действующие устройства VDI / VDE 3845

Вход 4... 20 мА, двухпроводной, с розеткой для адаптера LKS и F

модуль для связи HART, FM / CSA, двойной действия, неисправное замораживание,

Кабель: нить 1/2-14 NPT, воздушная труба: нить 1/4-18 NPT, модуль подключения

для аналоговой обратной связи положения, диапазон сигнала 4... 20 мА, двухпроводной,

Без дополнительного механического комплекта для цифровой обратной связи позиции, стандартный

Проектирование

• V18345: TZIDC = интеллектуальная, настраиваемая с индикатором и панелью оператора

• Case / Mounting: 1 = Case изготовлен из алюминия, лакированный, защитой IP 65 (NEMA 4X) для установки на линейные приводы согласно DIN/IEC 534 / NAMUR или на вращающиеся приводы согласно DIN/IEC 534 / NAMUR.к VDI/VDE 3845, также готовый к интегральной установке

• Входный / контактный порт: 1 = Вход 4...20 мА, двухпроводной с разъемом для адаптера LKS

• Противовзрывная защита: 0 = без

• Выходное положение / безопасное положение (в случае отключения электрической энергии): 4 = двойное действие, безопасное от отключения

• Соединения: 2 = кабель: нить 1/2-14 NPT, воздушная труба: нить 1/4-18 NPT

• Опциональные модули для обратной связи аналогового или цифрового положения: 1 = модуль подключения для обратной связи аналогового положения (знак диапазон 4... 20 мА)

• Необязательный механический комплект для обратной связи цифрового положения: 0 = без

• Дизайн (лакировка / кодирование): 1 = Стандарт

• Выходный сигнал (технология двух проводов) Номинальный диапазон: 4... 20 мА

• Цифровой вход: напряжение управления 0... 5 V постоянного тока логического переключения "0" 11... 30 V постоянного тока логического переключения "1"

• Цифровой выход (схема управления по DIN 19234/NAMUR) Напряжение питания: 5... 11 V DC

• Давление подачи: 1,4... 6 бар (20... 90 psi)

• Потребление воздуха: < 0,03 кг/ч / 0,015 м3 (независимо от давления подачи)

• Материал корпуса/защита: алюминий, класс защиты IP 65 / NEMA 4X

• Поверхность/цвет: Электростатический погрузочный лак с эпоксидной смолой, отвержденный на плите.

• Пневматические соединения: нитки G 1/4 или 1/4-18 NPT
